| Номер в госреестре | 62865-15 |
| Наименование СИ | Системы лазерной центровки валов и валопроводов |
| Обозначение типа СИ | AXIS мод. 010-0-0, 010-0-1 |
| Изготовитель | ООО "ТехЛазер", г.С.-Петербург |
| Год регистрации | 2015 |
| Срок свидетельства | 24.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы лазерной центровки валов и валопроводов AXIS (далее - центровщики) предназначены для измерений взаимных перемещений валов машин и механизмов горизонтального и вертикального исполнения, а также валопроводов при их центровке.
Принцип действия центровщиков основан на измерении взаимного радиального и углового смещения осей центрируемых валов. Для проведения измерений используются лазерные измерительные блоки, которые устанавливаются на центрируемых валах. Измерения проводятся при одновременном проворачивании валов. Данные от измерительных блоков передаются в вычислительный блок, имеющий необходимое программное обеспечение. По результатам измерений взаимного радиального и углового смещения валов, а также с учетом линейных размеров центрируемого агрегата центровщики вычисляют размеры необходимых смещений опор механизма в вертикальном и горизонтальном направлениях. Размеры и направления необходимых перемещений опор отображаются на дисплее прибора.
Конструктивно центровщики выполнены в виде отдельных блоков: два измерительных блока и вычислительный блок. Измерительные блоки помечены буквами «R» (правый) и «L» (левый). При горизонтальном положении валов они должны быть установлены на правый и на левый вал (соответственно) относительно работника, выполняющего измерения. При вертикальном положении валов блок «R» устанавливается на нижний вал, а блок «L» - на верхний. Параметры корректировки положения рассчитываются для верхней машины относительно нижней, которая считается неподвижной.
Измерительные блоки могут выпускаться в исполнении с пружинным фиксатором и без пружинного фиксатора.

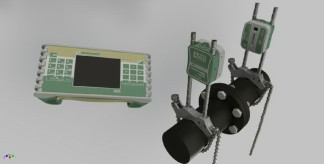

Центровщики выпускаются в двух модификациях - 010-0-0 и 010-0-1, отличающихся диапазоном температур окружающего воздуха при эксплуатации. Модификация 010-0-0 допускает эксплуатацию от 0 °С до +40 °С. Модификация 010-0-0 допускает эксплуатацию от -20 °С до +40 °С. Обе модификации абсолютно идентичны схемотехнически. Отличие у низкотемпературной модификации в том, что измерительные блоки в модификации 010-0-1 более герметичны и в каждом из них вложен осушитель (силикагель). Внешний вид центровщика представлен на рис.1.
Знак поверки наносится на свидетельство о поверке.
Центровщики работают со встроенным программным обеспечением AXIS, установленным на вычислительный блок, и встроенным программным обеспечением AXIS_head, установленным в измерительные блоки. Обмен данными между вычислительным блоком и измерительными блоками осуществляется через bluetooth.
Программное обеспечение AXIS_head обеспечивает сбор и передачу данных на вычислительный блок.
Программное обеспечение AXIS обеспечивает управление процессом работы, получение и обработку данных от измерительных блоков, отображение и сохранение полученных результатов измерений.
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | AXIS-105.TLF | TechHead.X.production.hex |
| Номер версии (идентификационный номер) ПО | Не ниже 1.00 | Не ниже 1.20 |
| Цифровой идентификатор ПО | bdde61577acda8fa5cabe38a4b1 fb2ff (MD5) | c6946427ad6c1756aa1316c281 a11d2c (MD5) |
| Другие идентификационные данные (если имеются) | AXIS | AXIS_head |
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 и на основании результатов проверок уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует «среднему» уровню.
| Наименование характеристики | Значение характеристики |
| Диапазон измерений перемещений, мм | ±13 |
| Пределы допускаемой абсолютной погрешности измерений | ±(0,01L+0,005), |
| перемещений, мм | где L - измеряемое |
| перемещение, мм | |
| Рабочая зона измерений линейная, мм | 26 |
| Длина волны источника излучений, нм | 650±15 |
| Максимальное расстояние между измерительными блоками, м | 10 |
| Потребляемая мощность, Вт, не более | 50 |
| Г абаритные размеры, мм | |
| - измерительный блок: | |
| с пружинным фиксатором | 84x66x43 |
| без пружинного фиксатора | 84x66x36 |
| - вычислительный блок | 185x91x55 |
| Масса, кг не более | |
| - измерительный блок | 0,5 |
| - вычислительный блок | 1 |
| Наработка на отказ, ч | 3000 |
| Средний срок службы, лет | 3 |
Условия эксплуатации:
1. Диапазон температуры окружающего воздуха, °С от 0 до +40 (Модификация 010-0-0),
от -20 до +40 (Модификация 010-0-1).
2. Относительная влажность, %............................................................................до 90.
наносится на титульный лист руководства по эксплуатации методом печати, на вычислительном блоке он размещается на заднем шильде методом гравировки.
| Наименование | Количество |
| Блок вычислительный электронный | 1 шт. |
| Блок измерительный лазерный | 2 шт. |
| Призма крепежная | 2 шт. |
| Стойка крепления большая * | 4 шт. |
| Стойка крепления малая * | 4 шт. |
| Держатель для стоек | 1 шт. |
| Цепь натяжная | 2 шт. |
| Сетевой адаптер | 1 шт. |
| Кабель интерфейсный | 1 шт. |
| Винт крепежный | 4 шт. |
| Наименование | Количество |
| Ключ затяжной | 1 шт. |
| Укладочный кейс | 1 шт. |
| У паковочная коробка | 1 шт. |
| Рулетка измерительная | 1шт. |
| Руководство по эксплуатации | 1 шт. |
| Методика поверки | 1 шт. |
* Стойки крепления могут поставляться с проточками и без проточек.
осуществляется по документу МП 2511/0002-2015 «Системы лазерной центровки валов и валопроводов AXIS. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июне 2015 г.
Основным средством поверки являются концевые меры длины плоскопараллельные по ГОСТ Р 8.763-2011 4 разряда (диапазон от 1 до 10 мм).
Методика измерений с помощью систем лазерной центровки валов и валопроводов AXIS.приведена в документе «Системы лазерной центровки валов и валопроводов AXIS. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системам лазерной центровки валов и валопроводов AXIS модификации 010-0-0, 010-0-1
1. ГОСТ Р 8.763-2011. ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
2. Система лазерной центровки валов и валопроводов AXIS модификация 010-0-0 и 010-0-1. Технические условия ТУ 4389-010-53292586-2014.
| Зарегистрировано поверок | 29 |
| Поверителей | 4 |
| Актуальность данных | 28.11.2024 |
