| Номер в госреестре | 62867-15 |
| Наименование СИ | Вискозиметры ротационные |
| Обозначение типа СИ | Lamy Rheology |
| Изготовитель | "Lamy Rheology", Франция |
| Год регистрации | 2015 |
| Срок свидетельства | 24.12.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вискозиметры ротационные Lamy Rheology модификаций B-One Touch, B-One Touch Portable, First Touch, RM100 Touch, RM100i Touch, RM100 Touch Portable, RM100 Touch CP2000, RM200 Touch, (далее - вискозиметры) предназначены для измерения динамической вязкости жидкостей и пастообразных смесей в условиях лаборатории.
Вискозиметры состоят из измерительного блока, набора роторов (шпинделей) и штатива. Внешний вид вискозиметров представлен на рис.1.
В качестве привода вращения шпинделя в конструкцию вискозиметров входит прецизионный электродвигатель с широким диапазоном скоростей вращения, на вал которого устанавливается шпиндель (или конус в системе «конус-плита»). Электронная схема прибора фиксирует изменение потребления тока при изменении крутящего момента шпинделя, создаваемого исследуемым продуктом. Диапазон измерения вязкости зависит от геометрии (размера и формы) применяемого ротора, а также от скорости его вращения.
Модели вискозиметров Lamy Rheology имеют разные предельные значения крутящего момента, приведенные в таблице 3. Чем выше предельный измеряемый крутящий момент, тем шире диапазон измерения вязкости.
Вискозиметры Lamy Rheology используют различные измерительные системы: дисковые шпиндели, системы цилиндр в цилиндре и системы конус-плита (таблица 1).
Таблица 1
| Измерительная система | B-One Touch | B-One Touch Portable | First Touch | RM100 Touch | RM100 Touch Portable | RM 100 Touch CP2000 | RM 100i Touch | RM 200 Touch |
| ASTM L 1-4 | + | + | + | + | + | - | + | + |
| ASTM R 2-7 | + | + | + | + | + | - | + | + |
| ASTM R диск №1 | - | - | + | + | + | - | + | + |
| DIN 11, 12, 13, 22, 33 | - | + | + | + | + | - | + | + |
| DIN 19 | - | - | - | + | + | - | + | + |
| MS-BV 1 - 1000 | - | + | + | + | + | - | + | + |
| MS-R 2-5 | - | + | - | + | + | - | + | + |
| MS-R №1 | - | - | - | + | + | - | + | + |
| MS-C | - | - | - | - | - | - | - | + |
| MS-DIN 35 | - | - | - | - | - | - | - | + |
| MS-DIN 26 | - | - | - | - | - | - | - | + |
| MS-DIN 15 | - | - | - | - | - | - | - | + |
| MS-DIN 145 | - | - | - | - | - | - | - | + |
| MS-DIN 125 | - | - | - | - | - | - | - | + |
| MS-DIN 114 | - | - | - | - | - | - | - | + |
| MS-DIN 108 | - | - | - | - | - | - | - | + |
| MK-CP Конус-плита | - | - | - | + | - | + | - | + |
Вискозиметры оснащаются сенсорным дисплеем, с помощью которого производится управление и производится ввод данных и вывод результатов измерений. Вискозиметры оснащены стандартными интерфейсами USB для подключения к компьютеру, принтеру и для сохранения результатов измерений на запоминающие USB Flash drive накопители.
Вискозиметры оснащены специально разработанным встроенным программным обеспечением, которое проводит расчет динамической вязкости в зависимости от измеренного крутящего момента. Загрузка программы осуществляется автоматически при включении вискозиметра, текущая версия программного обеспечения отображается в пункте меню «Параметры». Программа позволяет выбирать необходимый код измерительного устройства и скорость вращения. Установленные параметры сохраняются в энергонезависимой памяти при выключении вискозиметра.
Вискозиметры пломбированию не подлежат.

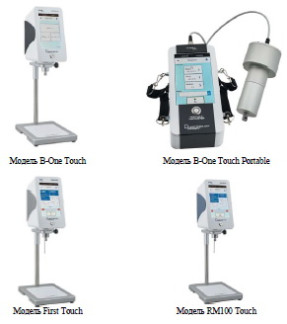

Модель B-One Touch
)
Рисунок 1 - Внешний вид вискозиметров Lamy Rheology
Вискозиметры ротационные Lamy Rheology имеют встроенное программное обеспечение (далее - ПО), предназначенное для управления работой вискозиметров и процессом измерений, а также хранения и обработки полученных данных. Прошивка ПО осуществляется на заводе-изготовителе, а также специализированными сервисными службами, и оно не может быть изменено потребителем. ПО разработано на базе операционной системы Linux version 3.0.15-ts-armv7l #15.
Идентификационные данные программного обеспечения вискозиметров Lamy Rheology приведены в таблице 2.
Таблица 2 - Идентификационные данные встроенного программного обеспечения вискозиметров ротационных Lamy Rheology_
| B-One Touch | B-One Touch Port able | First Touch | RM100 Touch | RM100 i Touch | RM100 Touch Port able | 00 h 0 и о о MoP RTC | RM200 Touch | |
| Идентификационные данные (признаки) | Lamy Motor | |||||||
| Идентификационное наименование ПО | V 1.x | |||||||
| Номер версии (идентификационный номер ПО) | Нет | |||||||
| Цифровой идентификатор ПО | Нет | |||||||
| Другие идентификационные данные (если имеются) | Нет | |||||||
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
вискозиметров ротационных Lamy Rheology приведены в таблицах 3 и 4.
Таблица 3 - Метрологические и технические характеристики вискозиметров ротационных Lamy Rheology моделей B-One Touch, First Touch, RM100 Touch, RM100 Touch CP2000, RM200 Touch
| Наименование характеристики | B-One Touch | First Touch | RM100 Touch | RM100 Touch CP2000 | RM200 Touch |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Диапазон показаний, мПа-с | от 15 до 180 000 000 | от 3 до 180 000 000 | от 1 до 540 000 000 | от 5 до 8 000 000 | от 1 до 540 000 000 |
| Диапазон измерения динамической вязкости, мПа-с | от 15 до 100 000 | от 3 до 100 000 | от 1 до 100 000 | от 5 до 100 000 | от 1 до 100 000 |
| Диапазон скоростей вращения: - об/мин | От 0,3 до 250 | От 0,3 до 1500 | |||
| Диапазон «крутящего момента» (измеряемых моментов силы сопротивления), мН-м | от 0,05 до 13 (от 0,005 до 0,8 LR версия) | От 0,05 до 30 (0,005 до 0,8 LR версия) | От 0,05 до 30 | От 0,05 до 40 (0,005 до 0,8 LR версия) | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Диапазон показания температуры, °С | -50. +300 | -50. +300 | +5. +300 | -50. +300 | |
| Диапазон измерений температуры, °С | от +5 до +100 | ||||
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | ±0,2 | ||||
| Пределы допускаемой приведенной погрешности измерения вязкости, % | ±1 | ||||
| Параметры электропитания от сети переменного тока: - напряжение, В; - частота питания, Гц | 220±10% от 50 до 60 | ||||
| Потребляемая мощность, Вт, не более | 60 | 60 | 60 | 180 | 60 |
| Масса, кг, не более | 6,7 | 6,7 | 6,7 | 22,0 | 6,7 |
| Габаритные размеры ГхШхВ, мм | Вискозиметр (блок управления): 180х 135х 250 Стенд штатный (подставка): 280х200х 300 Стенд штатный (штатив): высота 500 | Вискозиметр (блок управления): 265х 125х 65 Стенд: 300х490х 630 | Вискозиметр (блок управления): 180х 135х 250 Стенд штатный (подставка): 280х200х 300 Стенд штатный (штатив): высота 500 | ||
Таблица 4 - Метрологические и технические характеристики вискозиметров ротационных Lamy Rheology моделей B-One Touch Portable, RM100 Touch Portable, RM 100i Touch_
| Наименование характеристики | B-One Touch Portable | RM100 Touch Portable | RM 100i Touch |
| 1 | 2 | 3 | 4 |
| Диапазон показаний, мПас | от 3 до 180 000 000 | 4 5 о д т о | 0 000 000 |
| Диапазон измерения динамической вязкости, мПас: | от 3 до 100 000 | от 1 до 100 000 | |
| Диапазон скоростей вращения: - об/мин | От 0,3 до 250 | От 0,3 до 1500 | |
| Диапазон «крутящего момента» (измеряемых моментов силы сопротивления), мНм | От 0,05 до 13 (от 0,005 до 0,8 LR версия) | От 0,05 до 30 (0,005 до 0,8 LR версия) | От 0,05 до 20 |
| Диапазон показаний температуры, °С | Температура не измеряется | от -50 до +300 | от -50 до +300 опционально |
| Диапазон измерений температуры, °С | - | От +5 до +100 | |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | Температура не измеряется | ±0,2 | |
| Пределы допускаемой приведенной погрешности результата измерения вязкости, % | ±2 | ±1 | |
| Параметры электропитания от сети переменного тока: - напряжение, В; - частота питания, Гц | 220±10% от 50 до 60 | ||
| Потребляемая мощность, Вт, не более | 12 | 12 | 60 |
| Масса, кг, не более | 2,0 | 2,0 | 3,0 |
| Габаритные размеры ГхШхВ, мм | Вискозиметр (блок управл.): 265х 125х 65. Блок электродвигателя: диаметр 85 мм, высота 310 мм. | Вискозиметр (блок управл.): 265х 125х 65. Блок электродвигателя: диаметр 85 мм, высота 310 мм. | Вискозиметр (блок управл.): 120 х 145 х 261. Блок электродвигателя: диаметр 85 мм, высота 180 мм. |
наносится на титульный лист Руководства по эксплуатации вискозиметра и на панель вискозиметра в виде наклейки.
- для модификаций B-One Touch, First Touch, RM100 Touch, RM200 Touch:
- Вискозиметр (блок управления).
- Стенд штатный (подставка).
- Стенд штатный (штатив).
- Силовой кабель.
- Футляр для переноски (в кейсе или в коробке).
- Ткань для протирки экрана.
- Стилус.
- Руководство по эксплуатации на русском языке.
- Методика поверки РТ-МП-2629-448-2015.
для модификаций B-One Touch Portable, RM100 Touch Portable:
- Вискозиметр (блок управления).
- Выносной блок электродвигателя с кабелем.
- Ремень для переноски пользователем.
- Аккумулятор.
- Силовой кабель для зарядки аккумулятора.
- Футляр для переноски (в кейсе или в коробке).
- Ткань для протирки экрана.
- Стилус.
- Руководство по эксплуатации на русском языке.
- Методика поверки РТ-МП-2629-448-2015.
- для модификаций RM100i Touch:
- Вискозиметр (блок управления).
- Выносной блок электродвигателя с кабелем.
- Силовой кабель.
- Футляр для переноски (в кейсе или в коробке).
- Ткань для протирки экрана.
- Стилус.
- Руководство по эксплуатации на русском языке.
- Методика поверки РТ-МП-2629-448-2015.
- для модификации RM100 Touch CP2000:
- Вискозиметр (блок управления).
- Стенд «конус-плита».
- Силовой кабель.
- Футляр для переноски (в кейсе или в коробке).
- Ткань для протирки экрана.
- Стилус.
- Руководство по эксплуатации на русском языке.
- Методика поверки РТ-МП-2629-448-2015.
осуществляется по документу РТ-МП-2629-448-2015 «Вискозиметры ротационные Lamy Rheology. Методика поверки», утвержденному ФБУ «Ростест-Москва» 16 октября 2015 г.
Основные средства поверки:
- государственные стандартные образцы (ГСО) вязкости типа РЭВ (ГСО 8586-2004....8606-2004) с погрешностью аттестованного значения ±(0,2.. .0,3)% или градуировочные жидкости, приготовленные и аттестованные по МИ 1289-86;
- термометр ТИН 10-1 c диапазоном измерения (18,6...21,4)°С, ц.д. 0,05°С;
- термостат циркуляционный с погрешностью поддержания температуры ±0,05°С.
Знак поверки наносится на свидетельство о поверке.
Методики измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы, устанавливающие требования к вискозиметрам ротационным Lamy Rheology
1. ГОСТ 29226-91 «Вискозиметры жидкостей. Общие технические требования и методы испытаний».
2. ГОСТ 8.025-1996 «ГСИ. Государственная поверочная схема для средств измерения вязкости жидкости».
3. Техническая документация фирмы-изготовителя Lamy Rheology.
