| Номер в госреестре | 62877-15 |
| Наименование СИ | Контроллеры программируемые логические |
| Обозначение типа СИ | Unistream |
| Изготовитель | "Unitronics (1989) (RG) Ltd.", Израиль |
| Год регистрации | 2015 |
| Срок свидетельства | 21.08.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры программируемые логические серии Unistream (далее - контроллеры) предназначены для преобразования с нормированными метрологическими характеристиками аналоговых сигналов от внешних первичных измерительных преобразователей в виде силы и напряжения постоянного тока унифицированных диапазонов, сигналов от термопреобразователей сопротивления, а также для приема и обработки дискретных сигналов и формирования сигналов контроля и управления технологическими процессами в реальном масштабе времени.
Принцип действия контроллеров заключается в аналого-цифровом преобразовании входных сигналов модулями ввода в цифровые коды. За счет цифро-аналогового преобразования обеспечивается воспроизведение выходных аналоговых сигналов силы и напряжения постоянного тока.
Преобразование входных и воспроизведение выходных аналоговых сигналов силы и напряжения постоянного тока выполняется модулем ввода/вывода UIA-0402N. Преобразование сигналов от термопреобразователей сопротивления выполняется модулем ввода UIS-04PTN.
Конструктивно контроллеры выпускаются в трех модификациях - USP-070-B10, USP-104-B10, USP-156-B10, отличающихся размерами встроенного в панель сенсорного дисплея. Во всех модификациях применяется процессорный модуль USC-P-B10, устанавливаемый на задней стенке панели с дисплеем. Там же могут быть установлены модули ввода/вывода: до 3 - в модификации USP-070-B10 и до 5 - в модификациях USP-104-B10 и USP-156-B10. За счет применения адаптера EX-RC1 и модулей расширения число подключаемых к основной панели модулей ввода/вывода может быть увеличено до 85; дополнительно подключаемые модули монтируются на ДИН-рейке. В контроллерах используются также модули UID-0808R, UID-0808T, UID-0808THS, UID-1600, UID-0016R, UID-0016T, UID-W1616T, UID-W1616T, предназначенные для приема и обработки дискретных и цифровых сигналов и формирования сигналов управления.
Используемые в контроллерах протоколы - MODBUS, CANopen, BACnet.

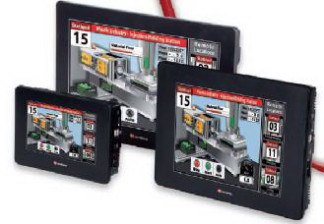

Внешний вид трех модификаций контроллеров приведен на рисунке 1.
Встроенное ПО устанавливается "прошивкой" в энергонезависимую память процессорного модуля контроллеров. Идентификационные данные встроенного программного обеспечения ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | Bin Files |
| Номер версии (идентификационный номер) ПО | не ниже v. 1.14.11 |
| Цифровой идентификатор ПО | - |
Встроенное ПО контроллеров не влияет на метрологические характеристики средства измерений (метрологические характеристики измерительных каналов нормированы с учетом встроенного ПО). Цифровой идентификатор ПО не вычисляется, т.к. программа устанавливается в контроллеры в цикле производства и в процессе эксплуатации изменена быть не может. Механическая защита ПО осуществляется за счет установки разрушаемой шильд-наклейки на входной интерфейс процессорного модуля, предназначенный для его программирования. Уровень защиты - "высокий" по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики модуля ввода/вывода (сигналы силы и напряже-
ния постоянного тока)
| Тип модуля аналогового ввода/вывода | Диапазоны входных/выходных сигналов | Пределы допускаемой основной приведенной погрешности преобразования/ воспроизведения | |
| Входные сигналы | Выходные сигналы | ||
| UIA-0402N | от 0 до 10 В от 0 до 20 мА от 4 до 20 мА | от 0 до 10 В от минус 10 до 10 В от 0 до 20 мА от 4 до 20 мА | ± 0,3 % |
| Примечания: 1 .Нормирующим значением при определении приведенной погрешности является диапазон преобразования /воспроизведения входных (выходных) сигналов каналов - разность верхнего и нижнего пределов диапазонов. 2. Температурный коэффициент преобразования/воспроизведения КТ = 0,04 %/°C. 3. Вид и диапазон входных/выходных сигналов модуля выбирается программным путем (конфигурированием модуля). | |||
Рабочие условия эксплуатации
- диапазон температуры окружающего воздуха, оС..............................от 0 до 50
- относительная влажность воздуха, %....................................................до 80
- диапазон атмосферного давления, кПа.........................................от 84 до 106,7
Параметры электропитания
- напряжение постоянного тока, В........................................................12 или 24
Габаритные размеры контроллеров (ШхГхВ), мм
- модификации USP-070-B10...............................................................211,1x52,9x150
- модификации USP-104-B10...............................................................295,9x46x228,8
- модификации USP-156-ВЮ..............................................................411,1x55,6x265,1
| Тип модуля аналогового ввода | Тип термопреобразователя сопротивления | Диапазоны преобразования | Пределы допускаемой основной приведенной погрешности преобразования |
| UIS-04PTN | РШ0 0,00385 °С-1 0,00391 °С'1 | от минус 200 до 850 °С | ± 0,1 % |
| Ni100 0,00617 °С-1 | от минус 60 до 180 °С | ± 0,2 % | |
| Ni120 0,00617 °С-1 | от минус 60 до 180 °С | ± 0,2 % | |
| Примечания: | значением при определении приведенной погрешности является диапазон входных сигналов каналов - разность верхнего и нижнего пределов диапазо- жаемой дополнительной приведенной погрешности преобразования, вызван-м температуры воздуха во всем диапазоне рабочих температур: реобразования сигналов от Pt100, реобразования сигналов от Ni. н входных сигналов модуля выбирается программным путем анием модуля). | ||
| 1. Нормирующим преобразовани нов. 2. Пределы допу< ной изменение ± 0,1 % - для п ± 0,2 % - для п 3. Вид и диапазо (конфигуриров | |||
Таблица 4 - Количество входов (выходов) и назначение модулей ввода (вывода)
| Тип модуля | Количество и назначение входов (выходов) |
| UID-0808R | 8 цифровых входов,8 релейных выходов. |
| UID-0808T | 8 цифровых входов,8 транзисторных выходов. |
| UID-0808THS | 8 цифровых входов,8 транзисторных выходов (ШИМ- выводы до 250 кГц). |
| UID-1600 | 16 цифровых входов. |
| UID-0016R | 16 релейных выходов. |
| UID-0016T | 16 транзисторных входов. |
| UID-W1616R | 16 цифровых входов,16 релейных выходов. |
| UID-W1616T | 16 цифровых входов,16 транзисторных выходов. |
| UIA-0402N | 4 аналоговых входа, 2 аналоговых выхода (сигналы силы и напряжения постоянного тока). |
| UIS-04PTN | 4 входа (сигналы от термопреобразователей сопротивления). |
Масса, кг
- модификации USP-070-B10
.........0,7
.........1,45
............3,0
...10 16000
- модификации U SP- 104-B10
- модификации USP-156-ВЮ
Средний срок службы, лет..............
Средняя наработка на отказ, ч..........
наносится на титульный лист Руководства по эксплуатации контроллера типографским способом и на лицевую панель контроллера в виде наклейки.
- контроллер;
- руководство по эксплуатации;
- методика поверки МП2064-0099-2015.
осуществляется по документу МП2064-0099-2015 "Контроллеры программируемые логические серии Unistream". Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" в сентябре 2015 г.
Перечень основных средств поверки:
- прибор для поверки вольтметров программируемый В1-13 воспроизведение силы постоянного тока, предел 100 мА, ± (1,5 10-4Ik+ 1 мкА); воспроизведение напряжения постоянного тока, предел 10 В,
± (5 10-5Uk+40 мкВ), (Госреестр № 6014-77);
- магазин сопротивления Р4831, от 10-2 до 106 Ом, кл. 0,02 (Госреестр №38510-08);
- мультиметр В7-64/1, измерение напряжения постоянного тока от 2,0 В до12,5 В,
± (40 ррт от UX +2 ед.мл.р.), (Госреестр №16688-97).
приведены в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к контроллерам программируемым логическим серии Unistream
1. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А.
2. ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
3. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
4. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
5. Техническая документация фирмы UNITRONICS (1989) (RG) Ltd, Израиль.
