| Номер в госреестре | 62879-15 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | RAE Systems мод. AreaRAE, AreaRAE Steel |
| Изготовитель | "Honeywell Analytics Ltd.", Великобритания |
| Год регистрации | 2015 |
| Срок свидетельства | 25.12.2020 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Г азоанализаторы RAE Systems модели AreaRAE, AreaRAE Steel (далее - газоанализаторы) предназначены для непрерывного автоматического измерения содержания объемной доли газов в воздухе рабочей зоны и довзрывоопасных концентраций горючих газов.
Г азоанализаторы RAE Systems модели AreaRAE, AreaRAE Steel (далее - газоанализаторы) представляют из себя автоматические переносные приборы непрерывного действия, состоящие из электронного блока и заменяемых сенсоров, размещенных в одном корпусе. Элементы питания размещены в изолированном отсеке корпуса. Г азоанализаторы модели AreaRAE, AreaRAE Steel отличаются материалом корпуса: пластик и нержавеющая сталь соответственно.
Принцип действия газоанализаторов основан на следующих физико-химических методах анализа: электрохимический (токсичные газы, кислород); термокаталитический (горючие газы); фотоионизационный (летучие органические вещества).
Фотоионизационный сенсор, использующийся в газоанализаторах, имеет чувствительность 10,6 или 11,7 эВ.
Газоанализаторы осуществляют принудительный отбор пробы при помощи встроенного насоса.
Газоанализаторы позволяют проводить анализ от одного до пяти компонентов газовой смеси одновременно.
Газоанализаторы имеют жидкокристаллический дисплей, обеспечивающий отображение формул определяемых компонентов, результатов измерений, уровня заряда аккумуляторов, информации о срабатывании сигнализации и о сбоях в работе газоанализатора. Газоанализаторы подают предупреждающий звуковой и световой сигнал при концентрации газа, превышающей установленные значения. В газоанализаторах реализовано также сохранение результатов измерений и информации о срабатывании сигнализации.
Газоанализаторы имеют возможность работать как от встроенных элементов питания, так и от сети переменного тока (вне взрывоопасной зоны).
Газоанализаторы AreaRAE Steel имеют степень защиты оболочки IP65 (ГОСТ 14254-96). Газоанализаторы AreaRAE Steel выполнены во взрывозащищенном исполнении с маркировкой взрывозащиты 2Ex nA nL IIC T6 Gc X. Модификация газоанализаторов AreaRAE Steel Z1 выполнена во взрывозащищенном исполнении для использования в зоне 1 с маркировкой взрывозащиты ATEX II 2G EEx ib d ПС T4.
Знак поверки наносится на заднюю панель газоанализатора.

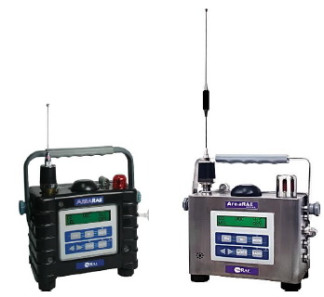

Рисунок 1 - Внешний вид газоанализаторов Рисунок 2 - Внешний вид газоанализаторов модели Area RAE модели AreaRAE Steel
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AreaRAE Firmware |
| Номер версии (идентификационный номер) ПО | V3.10 |
| Цифровой идентификатор ПО | 0xA5 |
| Другие идентификационные данные (если имеются) | Отсутствуют |
| Идентификационное наименование ПО | AreaRAE Power Supply Board Firmware |
| Номер версии (идентификационный номер) ПО | V1.11 |
| Цифровой идентификатор ПО | 0xE2 |
| Другие идентификационные данные (если имеются) | Отсутствуют |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014: высокий.
Конструкция газоанализаторов исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Основные метрологические характеристики газоанализаторов приведены в таблице 2.
Таблица 2
| Определяемый компонент | Диапазон показаний, об. доля (НКПР) | Диапазон измерений, в котором нормируются характеристики погрешности, об. доля (НКПР) | Пределы допускаемой основной погрешности, %. | |
| приведенной | относительной | |||
| H2S | от 0 до 100 млн-1 | от 0 до 8 млн-1 св. 8 до 100 млн-1 | ± 20 | ± 20 |
| O2 | от 0 до 30 % | от 0 до 10 % св. 10 до 30 % | ± 5 | ± 5 |
| SO2 | от 0 до 20 млн-1 | от 0 до 4 млн-1 св. 4 до 20 млн-1 | ± 20 | ± 20 |
| CO | от 0 до 500 млн-1 | от 0 до 20 млн-1 св. 20 до 500 млн-1 | ± 10 | ±10 |
| от 0 до 100 млн-1 | от 0 до 50 млн-1 св. 50 до 100 млн-1 | ± 20 | ± 20 | |
| NH3 | от 0 до 50 млн-1 | от 0 до 30 млн-1 св. 30 до 50 млн-1 | ±15 | ± 15 |
| Cl21j | от 0 до 10 млн-1 | от 0 до 5,0 млн-1 св. 5,0 до 10 млн-1 | ± 20 | ± 20 |
| NO | от 0 до 250 млн-1 | от 0 до 5 млн-1 св. 5 до 250 млн-1 | ± 10 | ± 10 |
| NO2 | от 0 до 20 млн-1 | от 0 до 1 млн-1 св. 1 до 20 млн-1 | ± 20 | ± 20 |
| Летучие органические вещества (по изобутиле-ну)1» | от 0 до 2000 млн-1 | от 0 до 50 млн-1 св. 50 до 2000 млн-1 | ± 15 | ± 15 |
| Сумма углеводородов CxHy (по метану) | от 0 до 100 % НКПР | от 0 до 50 % НКПР | ± 5 | |
Примечания:
1 Используется для измерения объемной доли определяемого компонента при аварийной ситуации.
Пределы допускаемой дополнительной погрешности измерений от
изменения температуры окружающей среды на каждые 10 0С, в до- ± 0,3
лях от основной погрешности
Время установления показаний T0,9, с, не более (при скорости потока газа не менее 0,3 дм3/мин):
- для термокаталитических сенсоров 15
- для фотоионизационных сенсоров 10
- для электрохимических сенсоров на кислород 15
- для электрохимических сенсоров на другие вещества 60
Основные технические характеристики газоанализаторов приведены в таблице 3.
Таблица 3
| Модель AreaRAE | Модель AreaRAE Steel | |
| Масса, г, не более: | 4030 (с аккумулятором) | 6480 (с аккумулятором) |
| Электропитание, В | 7,4 В ионно-литиевый аккумулятор или адаптер для 6 щелочных батарей типоразмера С | |
| Габаритные размеры, мм, не более: | 235х127х235 | |
| Срок службы прибора, лет | 10 | |
| Срок службы сенсоров, лет | 1 - для CO, H2S, ЛОС 2 - для остальных сенсоров | |
| Время работы от аккумулятора после полной зарядки, часов | 24 36 (с выключенной радиосвязью) | |
Условия эксплуатации:
- температура окружающей среды, оС от минус 45 до плюс 45
- относительная влажность, % не более 95 (без конденсации влаги)
- атмосферное давление, кПа от 90 до 110
наносится типографским способом на титульный лист руководства по эксплуатации и на заднюю панель газоанализатора в виде наклейки.
Г азоанализатор портативный RAE Systems.
Калибровочная насадка.
Зарядное устройство.
Пробоотборник.
Транспортировочный контейнер.
Набор инструментов.
Руководство по эксплуатации.
Методика поверки.
Дополнительные принадлежности (по заказу).
осуществляется по документу МП 62879-15 "Газоанализаторы RAE Systems модели AreaRAE, AreaRAE Steel. Методика поверки", утвержденному ФГУП "ВНИИМС" 12 октября 2015 г.
Основные средства поверки:
- государственные стандартные образцы - поверочные газовые смеси (ГСО-ПГС) 10257-2013 (CH4 - воздух), 10376-2013 (HCN - азот), 10540-2014 (i-C4H8 - воздух), 10240-2013 (CO - азот), 10328-2013 (H2S - азот), 10342-2013 (SO2 - азот), 10326-2013 (NH3 - азот), 10253-2013 (о2 - азот), 10331-2013 (NO2 - азот), 10323-2013 (NO - азот), 9859-2011 (Cl2 - азот).
приведены в руководстве по эксплуатации на газоанализаторы AreaRAE, AreaRAE Steel.
Нормативные и технические документы, устанавливающие требования к газоанализаторам RAE Systems модели AreaRAE, AreaRAE Steel
ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия; Техническая документация фирмы-изготовителя "Honeywell Analytics Ltd", Великобритания.
