Газоанализаторы МедОзон 254/5, 62881-15

Назначение

Газоанализаторы МедОзон 254/5 предназначены для измерений массовой концентрации озона в воздушных и кислородных смесях.

Описание

Принцип действия заключается в фотометрическом определении содержания озона по собственной полосе поглощения с максимумом на Х=253,7 нм.

Газоанализатор МедОзон 254/5 (далее - газоанализатор) представляет собой однолучевой фотометр, в котором функцию второго канала выполняет источник опорного сигнала.

В зависимости от диапазона измерений газоанализаторы изготавливают в следующих модификациях: МедОзон 254/5а, МедОзон 254/5б, МедОзон 254/5в.

Газоанализатор является автоматическим стационарным прибором, режим работы -циклический. Конструктивно выполнен в одном блоке.

Газоанализатор имеет следующие виды выходных сигналов:

-    цифровую индикацию - непосредственное отображение на цифровом дисплее информации о массовой концентрации озона;

-    последовательный интерфейс - RS-485.

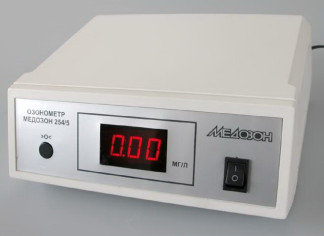

Внешний вид газоанализатора представлен на рисунке 1.

Место

пломби

ровки

корпуса

В

Место нанесения знака поверки

Программное обеспечение

Комплекс имеет встроенное программное обеспечение (ПО), которое осуществляет следующие функции:

-расчет массовой концентрации озона,

-отображение результатов измерений на дисплее,

-передача результатов измерений по интерфейсу связи с ПК,

-контроль целостности программных кодов ПО, настроечных и калибровочных констант, -контроль общих неисправностей (связь, конфигурация),

-контроль архивации измерений,

-контроль внешней связи (RS-485).

Уровень защиты встроенного ПО от преднамеренных или непреднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Влияние встроенного ПО учтено при нормировании метрологических характеристик. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

1) Диапазоны измерений и пределы допускаемой основной относительной погрешности приведены в таблице 2.

Таблица 2 - Диапазоны измерений и пределы допускаемой основной относительной погрешности

4)    Предел допускаемого изменения выходного сигнала газоанализатора за 6 часов непрерывной работы: 0,5 долей от предела допускаемой основной погрешности

5)    Пределы допускаемой дополнительной погрешности от изменения температуры окружающего воздуха на каждые 10 °С от номинального значения температуры 20 °С в диапазоне (10 - 35) °С: ± 0,3 долей от предела допускаемой основной погрешности

6)    Предел допускаемой суммарной дополнительной погрешности от влияния неизмеряемых компонентов, указанных в п.12: 0,2 долей от пределов допускаемой основной погрешности

7)    Время одного цикла измерений, с:    0,1

8)    Время прогрева, мин, не более:    10

9)    Питание газоанализатора осуществляется постоянным напряжением, значение которого находится в диапазоне от 12 до 24 В. Для электропитания от сети переменного тока напряжением 230 ± 23 В, частотой (50 ± 1) Гц газоанализатор укомплектовывается сетевым блоком питания

10)    Габаритные размеры, масса и потребляемая мощность не превышают указанных в таблице 3.

Таблица 3 - Габаритные размеры, масса и потребляемая мощность

11)    Условия эксплуатации:

-диапазон температуры окружающего воздуха, оС    от 10 до 35

-относительная влажность окружающего воздуха, %    до 95

(без конденсации влаги)

-диапазон атмосферного давления, кПа    от 84 до 106,7

12)    Параметры и состав анализируемой газовой смеси на входе газоанализатора: -диапазон температуры газовой смеси, оС    от 10 до 35 -объемный расход газовой смеси на входе газоанализатора, дм3/мин, не более

1,5

-предельное содержание неизмеряемых газовых компонентов в анализируемой газовой смеси в соответствии с нормами, указанными в РЭ на газоанализатор.

13)    Средняя наработка на отказ, ч (при доверительной вероятности Р=0,95) 15000

14)    Средний срок службы, лет    5

Знак утверждения типа

наносится:

-    на специальную табличку на задней панели газоанализатора (методом шелкографии или типографским методом),

-    на титульный лист руководства по эксплуатации (типографским методом)

Комплектность

Комплект поставки газоанализатора приведен в таблице 4.

Поверка

осуществляется по документу МП-242-936-2015 «Газоанализаторы МедОзон 254/5. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 11 мая 2015г.

Основные средства поверки:

-    спектрофотометр СФ-46, с погрешностью измерений пропускания на длине волны 253 нм не более ±1%.

-    генератор озона ОЗОН-М50, обеспечивающий приготовление озоновоздушных поверочных газовых смесей (ПГС) в диапазоне массовых концентраций от 0 до 100 г/м , при расходе газовой смеси не более 1 л/мин.

Сведения о методах измерений

методика измерений приведена в документе «Методика выполнения измерений концентрации озона в кислороде и воздухе с применением ультрафиолетовой спектрофотометрии. МВИ 11441871 - 02», руководство по эксплуатации газоанализатора МедОзон-254/5.

Нормативные и технические документы, устанавливающие требования к газоанализаторам МедОзон 254/5

1    ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».
