| Номер в госреестре | 62882-15 |
| Наименование СИ | Анализаторы нефтепродуктов спектрофотометрические |
| Обозначение типа СИ | PCM/HSS, PIONIR, Diamond |
| Изготовитель | "Applied Instrument Technologies Inc.", США |
| Год регистрации | 2015 |
| Срок свидетельства | 25.12.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы нефтепродуктов спектрофотометрические PCM/HSS (модели ffiS, PCM 1000, PCM 5000), PIONIR (модели PIONIR 1024, PIONIR MVP+), Diamond (модели Diamond 20, Diamond MX), далее «анализаторы», предназначены для измерения содержания ароматических углеводородов (в т.ч. бензола) в бензинах, определения детонационной стойкости бензинов (октанового числа по моторному и исследовательскому методам), самовоспламеняемости (цетанового числа) дизельных топлив, расчета физико-химических показателей нефтепродуктов в лаборатории или технологическом потоке.
Принцип действия анализаторов основан на измерении интенсивности инфракрасного излучения, прошедшего через исследуемый образец и дальнейшем расчете содержания определяемых компонентов, на основе полученных спектральных данных.
Анализаторы представляют собой инфракрасные спектрометры, работающие в диапазонах длин волн от 800 до 1080 нм (модели PIONIR MVP+, PIONIR 1024), от 830 до 8300 нм (модели Diamond MX, PCM 1000) и от 1430 до 22200 нм (модели Diamond 20, HSS, PCM 5000).
Потоки инфракрасного излучения от источника, расположенного в оптическом блоке, подаются по оптическому тракту или оптоволоконному кабелю в ячейку с пробой, после прохождения которой возвращаются обратно в аналитический блок и регистрируются приемником оптического излучения. Полученные спектры обрабатываются и сравниваются со спектрами образцов из библиотеки, хранящейся в памяти управляющего компьютера. Результаты измерений отображаются на жидкокристаллическом дисплее компьютера или распечатываются на принтере. Все результаты сохраняются в памяти компьютера.
Анализаторы выпускают в модификациях: для измерений в лаборатории: модели PIONIR MVP+, Diamond 20, Diamond MX (Таблица 1); в промышленном исполнении (промышленные анализаторы) для измерений в технологических потоках: модели PIONIR 1024, HSS, PCM 1000, PCM 5000 (Таблица 2).
Конструктивно лабораторные анализаторы состоят из основного аналитического блока, и выносного управляющего компьютера, промышленные анализаторы состоят из основного аналитического блока (включающего оптический и электронный блоки и встроенного управляющего компьютера), также анализаторы комплектуются проточными или стационарными ячейками пробы, которые соединяются с основным блоком оптоволоконными кабелями что позволяет проводить измерение проб и потоков, удаленных от основного блока анализатора. Проточные ячейки встраиваются в байпассные линии технологических трубопроводов. В моделях Diamond 20, HSS, PCM 5000 оптоволоконные кабели не применяются, проба подводится по подводящим линиям непосредственно к измерительной ячейке, которая располагается в аналитическом блоке прибора. Конструкционные особенности моделей представлены в Таблицах 1, 2.
| Модель | Диапазон длин волн | Возможность подключения оптоволоконного сенсора | Способ спектральной развертки |
| PIONIR MVP+ | от 800 до 1080 нм | есть | оптический |
| Diamond MX (*) | от 830 до 8300 нм | есть | с помощью преобразования Фурье |
| Diamond 20 (*) | от 1430 до 22200 нм | нет |
Таблица 2 - Технические характеристики поточных моделей
| Модель | Диапазон длин волн | Возможность подключения оптоволоконного сенсора | Способ спектральной развертки |
| PIONIR 1024 | от 800 до 1080 нм | есть | оптический |
| PCM 1000 (*) | от 830 до 8300 нм | есть | с помощью преобразования Фурье |
| PCM 5000 HSS (Hydrocarbon Smart System *) | от 1430 до 22200 нм | нет |
(*) Модели PCM 1000, PCM 5000, HSS, Diamond 20, Diamond MX выпускаются под общей торговой маркой ANALECT.
Основной аналитический блок промышленных анализаторов располагается в специальном взрывобезопасном корпусе, оборудованном промышленным кондиционером.

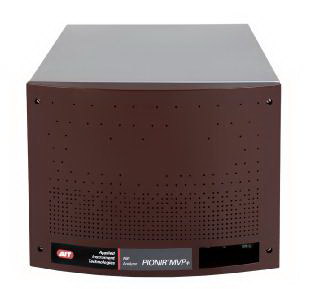

Промышленные анализаторы имеют маркировку взрывозащиты 1Exdibpx[ib]ПCТ4Х (модели PCM/HSS), 1ExdibpxПBT4/H2Х или 2ExdibpzПBT4/H2Х (модель PIONIR 1024). Внешний вид лабораторных и промышленных версий анализаторов приведен на рисунках 1-6.
Место для нанесения знака поверки находится на корпусе анализатора (в случае, если условия эксплуатации прибора не обеспечивают сохранность знака поверки в течение всего межповерочного интервала допускается наносить знак поверки на свидетельство о поверке).
Место для нанесения знака поверки
ПО «SpectraRTS» (для лабораторных моделей имеется дополнительная оболочка «SpectraQ») является внешним и выполняет функции внешнего управления анализатором с удаленного или встроенного в анализатор компьютера. Функции ПО: задание рабочих режимов выполнения измерений и их контроль; запись сигнала детектора и обработка результатов измерений; градуировка анализатора; аварийные сигналы. Данное программное обеспечение разработано изготовителем специально для решения задач измерения, перечисленных в Таблице 3.
Конструктивно анализатор имеет защиту ПО от преднамеренных или непреднамеренных изменений путем установки системы защиты от чтения и записи.
Идентификация программного обеспечения осуществляется при каждом запуске анализатора путем вывода названия и текущей версии ПО. Цифровой идентификатор вычисляется по исполняемым файлам «SpectraRTS.exe».
Идентификационные данные программного обеспечения приведены в таблице 3.
Таблица 3
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «SpectraRTS» |
| Номер версии (идентификационный номер) ПО | v.1.3 |
| Цифровой идентификатор ПО* | d6586a2884ef7a5defc4bb53b13472c6 |
| Другие идентификационные данные (если имеются) | -- |
| Влияние программного обеспечения | учтено при нормировании метрологических |
характеристик. Защита встроенного программного обеспечения системы от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Таблица 4
| Наименование характеристики | Значение характеристики |
| Диапазон измерений массовой/объемной доли ароматических углеводородов, % | от 0,1 до 40 |
| Пределы допускаемой относительной погрешности измерения массовой доли ароматических углеводородов, % | ±10 |
| Диапазон измерений октанового числа: - по моторному методу - по исследовательскому методу | от 74 до 96 от 86 до 110 |
| Пределы допускаемой абсолютной погрешности при измерении октанового числа | ± 1,5 |
| Диапазон измерений цетанового числа дизельных топлив | от 35 до 65 |
| Пределы допускаемой абсолютной погрешности при измерении цетанового числа | ± 2 |
| Напряжение питания от сети переменного тока частотой (50± 1) Гц, В | 220 ± 10% |
| Потребляемая мощность, Вт - поточные анализаторы - лабораторные анализаторы | 1500 300 |
| Наименование характеристики | Значение характеристики |
| Габаритные размеры (длина х ширина х высота), мм: - поточные анализаторы РСМ/HSS - поточный анализатор PIONIR 1024 - лабораторные анализаторы Diamond MX и PIONIR MVP+ - лабораторные анализатор Diamond 20 | 970 х 460 х 2200 1090х740х1730 480 х 340 х 610 480 х 340 х 510 |
| Масса, кг: - поточные анализаторы РСМ/HSS - поточный анализатор PIONIR 1024 - лабораторные анализаторы | 270 204 27 |
| Условия эксплуатации: - диапазон температур окружающей среды, С поточные анализаторы РСМ/HSS поточный анализатор PIONIR 1024 лабораторные анализаторы - относительная влажность воздуха , % - атмосферное давление, кПа | от 0 до +40 °С от 0 до +50 °С от +10 до +30 °С не более 80 от 84,0 до 106,7 |
| Срок службы, лет | 10 |
| Наработка на отказ, ч | 25 000 |
Анализаторы PCM/HSS, PIONIR, Diamond также позволяют рассчитывать дополнительные физико-химические параметры нефтепродуктов. Для этого используется пакет расчетного хемометрического ПО «SpectraQuant».
Перечень и диапазоны показаний расчетных физико-химических параметров приведены в таблице 5.
Таблица 5
| Определяемый компонент | Диапазон показаний |
| Массовая доля МТБЭ, % | От 0,1 до 20 |
| Массовая доля олефинов, % | От 15 до 250 |
| Температура начала кипения, оС | От 0 до 250 |
| Температура кипения от % отгона , оС | От 0 до 360 |
| Температура конца кипения, оС | От 20 до 380 |
| Температура помутнения, оС | От 0 до -40 |
| Температура текучести, оС | От 10 до -65 |
| Температура кристаллизации, оС | От 0 до -68 |
| Предельная температура фильтруемости, оС | От 10 до -40 |
| Температура вспышки в закрытом тигле, оС | От 0 до 300 |
| Температура вспышки в открытом тигле, оС | От 50 до 400 |
| Давление насыщенных паров продукта, кПа | От 2 до 200 |
| Плотность, кг/м3 | От 0,8 до 1,0 |
| Вязкость кинематическая, мм /с | От 1,0 до 100,0 |
наносится на титульный листе руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки
- анализатор;
- руководство по эксплуатации (книга и электронная версия на компакт-диске);
- методика поверки МП-242-1881 -2015.
осуществляется по документу МП 242-1881-2015 «Анализаторы нефтепродуктов спектрофотометрические PCM/HSS, PIONIR, Diamond. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» в июне 2015 г.
СО состава бензола ГСО 7141-95, СО массовой доли ароматических углеводородов в нефтепродуктах №8718-2005, 8720-2005 и 8722-2005, топлива для двигателей, аттестованные по ГОСТ Р 52947-2008, ГОСТ 32339-2013 (исследовательский метод), по ГОСТ Р 52946-2008, ГОСТ 32340-2013 (моторный метод), дизельные топлива, аттестованные по ГОСТ Р 52709, ГОСТ 32508, СО состава и свойств бензина автомобильного ГСО 9495-2009, СО состава и свойств дизельного топлива ГСО 9493-2009.
Методика измерений приведена в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам нефтепродуктов спектрофотометрические PCM/HSS, PIONIR, Diamond
Техническая документация фирмы-изготовителя.
