Газоанализаторы Thermo Scientific мод. 48i, 62884-15

Назначение

Газоанализаторы Thermo Scientific модель 48i (далее - газоанализаторы) предназначены для автоматических непрерывных измерений массовой концентрации (объемной доли) оксида углерода СО в атмосферном воздухе, воздухе рабочей зоны, выбросах предприятий и технологических газовых средах.

Описание

Г азоанализаторы Thermo Scientific модель 48i являются стационарными автоматическими приборами непрерывного действия.

Конструктивно газоанализатор выполнен в едином корпусе, внутри которого расположены оптическая схема, состоящая из источника инфракрасного (ИК) излучения, прерывателя, оптического блока, детектора ИК излучения, газовая схема, электронный блок, насос и блок питания. На передней панели корпуса расположен жидкокристаллический дисплей и кнопки управления. На задней панели расположены штуцеры для подключения внешних газовых линий, разъемы для подключения внешних устройств и электропитания.

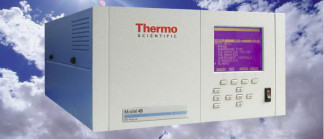

Общий вид газоанализаторов представлен на рис. 1.

Знак поверки наносится на заднюю панель газоанализатора.

Принцип действия анализаторов основан на поглощении молекулами оксида углерода инфракрасного (ИК) излучения с длиной волны 4,6 мкм с использованием корреляционного метода с газовыми фильтрами (GFC). Поток ИК-излучения проходит через систему фильтров и поглощается пробой газа, после чего детектируется. Вычисление содержания концентрации CO производится с помощью микропроцессора на основе градуировочной характеристики.

Диапазон измерений может быть настроен производителем или пользователем в единицах массовой концентрации, мг/м3, или единицах объемной доли, млн-1. В газоанализаторах предусмотрена возможность установления порогов срабатывания сигнализации о превышении концентрации определяемого газа в измеряемой среде.

Вывод данных осуществляется непосредственно на ЖК экран, находящийся на передней панели газоанализатора, также прибор оснащен интерфейсами RS-232 / RS-485, Ethernet, цифровыми входами/выходами и аналоговым выходом 4-20 мА (опционально).

Программное обеспечение анализаторов дает возможность проводить сбор данных, одновременную регистрацию нескольких параметров, включая значения концентрации, калибровки и рабочих параметров. Сохраненные данные можно получить через интерфейсы анализатора,

расположенные на задней панели. Программное обеспечение обеспечивает непрерывную самодиагностику анализатора, обеспечивает возможность регулировки параметров посредством органов управления, а также возможность удаленно управлять режимами работы прибора.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Встроенное программное обеспечение не имеет средств программирования или изменения метрологически значимых функций, доступных пользователю. Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства.

Уровень защиты «высокий» по Р.50.2.077-2014 (конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию).

Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Технические характеристики

Диапазон измерений массовой концентрации (объемной доли) оксида углерода от 0 до 10000 СО, мг/м3, (млн-1)    (от 0 до 8584)

Пределы допускаемой погрешности измерений, %:

-    приведенной к верхнему пределу диапазона от 0 до 3,0 мг/м3 (от 0 до 2,58

млн-1)    ± 20

3    -1

-    относительной, в диапазоне св. 3,0 до 50 мг/м включ. (св. 2,58 до 43,1 млн

включ.)    ± 20

3    -1

-    относительной, в диапазоне св. 50 до 10000 мг/м , (св. 43,1 до 8584 млн )    ± 10 Время установления выходного сигнала на уровне 90 %, Т0,9ном, с, не более    60 Потребляемая мощность, Вт, не более    275 Габаритные размеры, мм, не более    425*220*585 Масса, кг, не более    22

Условия эксплуатации:

-    температура окружающего воздуха, оС    от плюс 5 до плюс 40

-    относительная влажность воздуха, %    от 20 до 95 (без конденсации)

-    атмосферное давление, кПа    от 90 до 106

-    электропитание

напряжение, В    230+15/-20

частота переменного тока, Гц    50 ± 2

Примечание - значения массовой концентрации приведены для условий 20 оС, 101,3 кПа.

Знак утверждения типа

наносится на переднюю панель газоанализатора способом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Газоанализатор Thermo Scientific модель 48i. Руководство по эксплуатации.

Методика поверки.

Поверка

осуществляется по документу МП 62884-15 «Газоанализаторы Thermo Scientific модель 48i. Методика поверки», утверждённому ФГУП «ВНИИМС» 21 октября 2015 г.

Основные средства поверки:

-    ГСО № 10342-2013;

-    калибратор газовых смесей модель 146i (№ 46818-11 по Госреестру);

-    генератор нулевого воздуха TEI 1160 (№ 48333-11 по Госреестру).

Сведения о методах измерений

приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к газоанализаторам Thermo Scientific модель 48i

ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия. ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны.

ГОСТ 17.2.4.02-81 Охрана природы. Атмосфера. Общие требования к методам определения загрязняющих веществ.

ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия

Техническая документация фирмы«Thermo Fisher Scientific», США
