| Номер в госреестре | 62885-15 |
| Наименование СИ | Кондуктометры |
| Обозначение типа СИ | КС-1М (мод. КС-1М-1, КС-1М-2, КС-1М-3, КС-1М-4) |
| Изготовитель | ООО "Сибпромприбор-Аналит", г.Барнаул |
| Год регистрации | 2015 |
| Срок свидетельства | 25.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Кондуктометры КС-1М (модификаций КС-1М-1, КС-1М-2, КС-1М-3, КС-1М-4) предназначены для измерения удельной электрической проводимости (УЭП) и температуры анализируемой среды (Т).
В кондуктометрах реализован контактный или бесконтактный метод измерения удельной электрической проводимости и полупроводниковый термистор для измерения температуры жидкости.
Конструктивно кондуктометры состоят из измерительного блока со встроенным ЖК индикатором и клавиатурой и первичных преобразователей УЭП и температуры. Кондуктометры имеют интерфейс RS232 для связи с внешними устройствами.
Модели кондуктометров различаются габаритными размерами, исполнением первичного преобразователя (в моделях КС-1М-1 и КС-1М-2 применяются соответственно трехэлектродный и четырех-электродный, в модели КС-1М-3 трансформаторный, в КС-1М-4 индукционный) и диапазонами измерения.

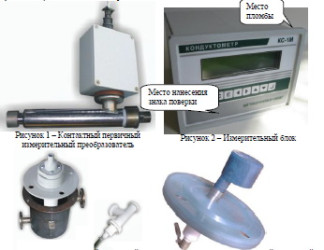

Рисунок 2 - Измерительный блок
Кондуктометры имеют встроенное программное обеспечение «КС1М», специально разработанное для выполнения измерений, передачи и просмотра результатов измерений в реальном времени на дисплее измерительного блока.
Структура встроенного программного обеспечения представляет древовидную форму. Встроенное ПО защищено на аппаратном уровне (опломбирование) от несанкционированной подмены программного модуля.
Программное обеспечение запускается в автоматическом режиме после включения кондуктометра. Просмотр версии ПО доступен при включении кондуктометра.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | КС1М |
| Номер версии (идентификационный номер) ПО | v11.3.300.1.1 |
| Цифровой идентификатор ПО (CRC 32) | 4D57CC3B |
| Другие идентификационные данные (если имеются) | - |
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 2
| Наименование характеристика | Значение характеристики для модификаций | |||
| КС-1М-1 | КС-1М-2 | КС-1М- 3 | КС- 1М-4 | |
| Диапазон измерений УЭП, См/м | от 1 10-6 до 0,1 | от 0,01 до 100 | от 0,1 до 100 | от 1 до 100 |
| Пределы допускаемой основной относительной погрешности измерений УЭП, % | ± 2 | |||
| Пределы допускаемой дополнительной относительной погрешности, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С в пределах от 5 до 50 °С, % | ± 0,2 | |||
| Диапазон измерений температуры жидкости, t, °С | от 1 до 100 | |||
| Пределы допускаемой абсолютной погрешности измерений температуры жидкости, t, °С | ± 0,2 | |||
| Исполнение первичного преобразователя: | контактный | бесконтактный | ||
| Масса первичного преобразователя, кг, не более: | 3 | 4 | от 12 до 27 | от 15 до 33 |
| Г абаритные размеры первичного преобразователя, мм, не более: | 250х90х60 | 390х90х60 | от 350х1 до 2000х | 50х150 150х150 |
| Масса измерительного преобразователя, кг, не более: | 8 | |||
| Г абаритные размеры измерительного преобразователя, мм, не более: | 185х180х110 | |||
Кондуктометры обеспечивают преобразование измеряемых величин в один из следующих токовых сигналов:
• 0-5 мА на сопротивлении нагрузки не более 1 кОм;
• 0-20 мА на сопротивлении нагрузки не более 500 Ом;
• 4-20 мА на сопротивлении нагрузки не более 500 Ом;
Питание осуществляется от сети переменного тока частотой (50±1) Гц, напряжением
22о;1о\ в.
Потребляемая мощность не более 10 В А.
Средняя наработка на отказ не менее 15000 ч.
Средний срок службы 10 лет.
Условия эксплуатации:
• диапазон температур окружающего воздуха от 5 до 50 °С;
• относительная влажность воздуха до 95 %;
• диапазон атмосферного давления от 84 до 106,7 кПа.
наносится на титульных листах Руководств по эксплуатации типографским способом и на корпус приборов методом сеткографии.
| 1. | Измерительный блок | 1 шт. |
| 2. | Первичный преобразователь | 1 шт. |
| 3. | Руководство по эксплуатации | 1 шт. |
| 4. | Паспорт | 1 шт. |
| 5. | Методика поверки МП 209-13-2015 | 1 шт. |
осуществляется по документу МП 209-13-2015 «Кондуктометры КС-1М (модификации КС-1М-1, КС-1М-2, КС-1М-3, КС-1М-4). Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 31 августа 2015 г.;
Средства поверки:
• установка кондуктометрическая поверочная КПУ-1 (№ Г осреестра 31468-06)
• термометр лабораторный электронный ЛТ-300 (№ Г осреестра 45379-10)
• калий хлористый по ГОСТ 4234;
• вода дистиллированная по ГОСТ 6709
Методика измерений изложена в руководстве по эксплуатации:
Кондуктометр КС-1М. Руководство по эксплуатации. СПП 436952.001 РЭ
Нормативные и технические документы, устанавливающие требования к кондуктометрам КС-1М (модификации КС-1М-1, КС-1М-2, КС-1М-3, КС-1М-4)
• ГОСТ Р 8.722-2010 «ГСИ Анализаторы жидкости кондуктометрические. Методика поверки»;
• ГОСТ 8.457-2000 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей
• Технические условия ТУ 4215-005-43695219-06 фирмы ООО «Сибпромприбор-Аналит», Россия
| Зарегистрировано поверок | 140 |
| Поверителей | 7 |
| Актуальность данных | 22.11.2024 |
