| Номер в госреестре | 62910-15 |
| Наименование СИ | Каналы измерительные № 1 телеуправляемых диагностических комплексов ТДК-400-М-Л |
| Изготовитель | АО "Диаконт", г.С.-Петербург |
| Год регистрации | 2015 |
| Срок свидетельства | 12.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Каналы измерительные № 1 телеуправляемых диагностических комплексов ТДК-400-М-Л (далее ТДК-400-М-Л) (далее каналы измерительные № 1) предназначены для измерений глубины и геометрических размеров оптически открытых дефектов в плоскости XY.
Измерительные каналы № 1 состоят из следующих компонентов:
1) измерительных компонентов - первичный измерительный преобразователь (насадка «камера КВИК-ВСД»);
2) вычислительных компонентов - автоматизированные рабочие места оператора (компьютер оператора/контролера с установленным программным комплексом ВТД);
3) связующих компонентов - технические устройства и средства связи, используемые для приёма и передачи сигналов, несущих информацию об измеряемой величине от одного компонента к другому (блок управления БУ-ВСД-М-Л, линия связи, взрывобезопасное средство доставки ВСД-М-Л / ВСД-М-Л-1 / ВСД-М-Л-2 (далее ВСД-М-Л) и средство доставки кабеля СДК-М-Л (далее СДК-М-Л));
4) вспомогательных компонентов - технические устройства, обеспечивающие нормальное функционирование, но не участвующие непосредственно в измерительных преобразованиях (пульт управления ПУ-ВСД-М).
Принцип работы каналов измерительных № 1 основан на измерении глубины и геометрических размеров выявленных с помощью насадки «Камера КВИК-ВСД» (далее -камера КВИК-ВСД) оптически открытых дефектов.
Измерение геометрических размеров оптически открытых дефектов в плоскости XY выполняется по телевизионному изображению, полученному с помощью камеры телевизионной КВИК-ВСД в составе камеры КВИК-ВСД. Лазерный зонд ЛЗ-4 в составе камеры КВИК-ВСД обеспечивает возможность измерения глубины выявленных дефектов. Лазерный зонд ЛЗ-4 проецирует сетку параллельных линий под заданным углом к поверхности контролируемого объекта. Падая на объект контроля, проекции линий изменяют свою форму в зависимости от рельефа его поверхности. Полученное с помощью камеры телевизионной КВИК-ВСД и лазерного зонда ЛЗ-4 телевизионное изображение передается по связующим компонентам в программный комплекс ВТД.
Программный комплекс ВТД позволяет производить обработку полученных изображений, измерение геометрических размеров оптически открытых дефектов и измерение их глубины.
Управление связующими компонентами и измерительными компонентами осуществляется с помощью вспомогательного компонента.

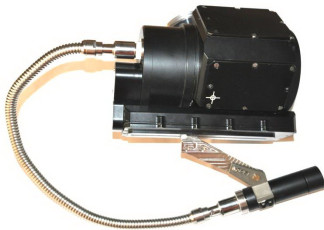

Внешний вид основных компонентов каналов измерительных № 1 приведен на рисунках 1 и 2.
Объектом контроля являются технологические трубопроводы нефтяной, газовой и энергетической промышленности и изготовленные из углеродистых и низколегированных сталей (Ст3, Сталь 20, 17Г1С, 09Г2С, 10ХСНД, 17ХСНД и т.д.) условным диаметром от 533 до 585 мм и от 700 до 1400 мм.
Программный комплекс ВТД состоит из:
- программного обеспечения RODIS;
- программного обеспечения VM Inspector.
Программное обеспечение (далее - ПО) RODIS выполняет следующие функции:
- управление вспомогательным техническим оборудованием и режимами работы камеры КВИК-ВСД;
- отображение результатов контроля, измерения в интерактивном режиме;
- архивирование результатов контроля.
ПО VM Inspector выполняет следующие функции:
- просмотр и работа с архивами видеоизображений;
- обработка результатов контроля.
ПО RODIS разделено на метрологически значимую (VIK.dll) и незначимую части.
ПО VM Inspector работает с модулем метрологически значимой части ПО RODIS. Идентификационные данные ПО метрологически значимой части приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VIK.dll |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | 611e2efaf4f71661ec0c7399d9ed1203 (VIK.dll) (MD5) |
| Другие идентификационные данные (если имеются) |
Защита от несанкционированного доступа обеспечивается паролем, запрашиваемым при входе в операционную систему.
Программный комплекс ВТД соответствует уровню защиты «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Метрологические характеристики канала измерительного № 1 нормированы с учетом ПО.
1 Диапазоны измерений и пределы допускаемых абсолютных погрешностей измерений канала измерительного № 1 приведены в таблице 2.
Таблица 2
| Наименование параметра, единица измерения | Значение |
| Минимальный размер выявляемого оптически открытого дефекта, мм | 0,5 |
| Диапазон измерений геометрических размеров оптически открытых | от 2,0 до |
| дефектов в плоскости XY, мм | 30,0 |
| Пределы допускаемой абсолютной погрешности измерений геометрических размеров оптически открытых дефектов в плоскости XY, мм: - от 2,0 до 2,5 мм включительно | ± 0,4 |
| - свыше 2,5 до 4,0 мм включительно | ± 0,5 |
| - свыше 4,0 до 6,0 мм включительно | ± 0,6 |
| - свыше 6,0 до 10,0 мм включительно | ± 0,8 |
| - свыше 10,0 до 30,0 мм включительно | ± 1,0 |
| Диапазон измерений глубины оптически открытых дефектов, мм: - при ширине дефекта от 2,0 до 5,0 мм включительно | от 2,0 до 5,0 |
| - при ширине дефекта свыше 5,0 мм | от 2,0 до 10,0 |
| Пределы допускаемой абсолютной погрешности измерений глубины оптически открытых дефектов, мм: - от 2,0 до 3,0 мм включительно | ± 0,6 |
| - свыше 3,0 до 7,0 мм включительно | ± 0,8 |
| - свыше 7,0 до 10,0 мм включительно | ± 1,2 |
2 Рабочие дистанции для проведения измерений
Минимальная рабочая дистанция при установке камеры КВИК-ВСД на:
- ВСД-М-Л / ВСД-М-Л-1 не более 350 мм;
- ВСД-М-Л-2 не более 260 мм. Максимальная рабочая дистанция при установке камеры КВИК-ВСД на:
- ВСД-М-Л / ВСД-М-Л-1 не менее 700 мм;
- ВСД-М-Л-2 не менее 500 мм.
3 Электроснабжение камеры КВИК-ВСД осуществляется от ТДК-400-М-Л.
Питание ТДК-400-М-Л осуществляется от промышленной сети напряжением в диапазоне от 187 до 242 В переменного тока частотой в диапазоне от 49,5 до 50,5 Гц. Мощность, потребляемая камерой КВИК-ВСД, составляет не более 10 Вт.
4 Рабочие условия эксплуатации:
Измерительные компоненты канала измерительного № 1:
- диапазон рабочих температур, °C от минус 20 до плюс 45;
- диапазон атмосферного давления, кПа от 84,0 до 106,7;
- относительная влажность (при температуре 25 °C), % не более 98.
Особые условия - взрывоопасные зоны класса 1 и 2 в соответствии с Ex-маркировкой, ГОСТ IEC 60079-14, IEC 60079-14.
Вычислительные компоненты канала измерительного № 1:
- диапазон рабочих температур, °C от 1 до 40;
- диапазон атмосферного давления, кПа от 84,0 до 106,7;
- относительная влажность (при температуре 25 °C), % не более 80.
5 Массогабаритные характеристики указаны в таблице 3. Таблица 3
| Наименование изделия | Габаритные размеры (длина х ширина х высота), мм, не более | Масса, кг, не более |
| Камера КВИК-ВСД | 240 х 360 х 340 | 3,5 |
6 Показатели надежности
Срок службы каналов измерительных № 1 составляет не менее пяти лет.
Средняя наработка на отказ каналов измерительных № 1 с учетом проведения
технического обслуживания составляет не менее 13000 ч.
наносится на титульный лист руководства по эксплуатации и паспорт на камеру КВИК-ВСД типографским способом и на маркировочную табличку в виде наклейки на камеру КВИК-ВСД.
Комплект поставки канала измерительного № 1 соответствует таблице 4. Таблица 4
| Наименование | Обозначение | Кол-во, шт. |
| 1 Камера КВИК-ВСД | ИТЦЯ.463169.023 | 1 |
| 2 Взрывобезопасное средство доставки ВСД-М-Л / ВСД-М-Л-1 / ВСД-М-Л-2* | ИТЦЯ.463169.022-ХХ | 1 ** |
| 3 Блок управления БУ-ВСД-М-Л | ИТЦЯ.468367.205 | 1** |
| 4 Пульт управления ПУ-ВСД-М | ИТЦЯ.468381.113 | 1** |
| 5 Средство доставки кабеля СДК-М-Л | ИТЦЯ.463169.027 | 1** |
| 6 Компьютер оператора/контролера | - | 1** |
| 7 Программный комплекс ВТД | ИТЦЯ.40096-ХХ | 1 |
| 8 Комплект эксплуатационной документации в составе: - руководство по эксплуатации на ТДК-400-М-Л | ИТЦЯ.463432.146 РЭ | 1** |
| - руководство по эксплуатации на камеру КВИК-ВСД | ИТЦЯ.463169.023 РЭ | 1 |
| - паспорт на камеру КВИК-ВСД | ИТЦЯ.463169.023 ПС | 1 |
| - формуляр на ТДК-400-М-Л | ИТЦЯ.40096-ХХ | 1 |
| - инструкция по проведению контроля | ИТЦЯ.463169.023 И1 | 1 |
| 9 Методика поверки | МП 2512-0010-2015 | 1 |
| * тип определяется договором поставки; ** количество определяется договором поставки |
осуществляется по документу МП 2512-0010-2015 «Каналы измерительные № 1 телеуправляемых диагностических комплексов ТДК-400-М-Л. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 31.05.2015 г.
В перечень основного поверочного оборудования входит:
- рулетка измерительная металлическая по ГОСТ 7502-98;
- меры длины концевые плоскопараллельные 3-го разряда по ГОСТ Р 8.763-2011.
Метод измерений приведён в документе ИТЦЯ.463169.023 И1 «Камера КВИК-ВСД. Инструкция по проведению контроля».
Нормативные и технические документы, устанавливающие требования к каналам измерительным № 1 телеуправляемых диагностических комплексов ТДК-400-М-Л
1 ИТЦЯ.463169.023 ТУ «Камера КВИК-ВСД. Технические условия».
2 ИТЦЯ.463432.146 ТУ «Телеуправляемый диагностический комплекс ТДК-400-М-Л. Технические условия».
