Тахографы Меркурий ТА-001, 62917-15

Назначение

Тахографы «Меркурий ТА-001» (далее - тахографы) предназначены для измерений навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, количества электрических импульсов от датчиков движения, определения на их основе координат потребителя, скорости, пройденного пути автотранспортных средств, интервала времени, синхронизации шкалы времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ при работе по сигналам ГНСС ГЛОНАСС/GPS.

Описание

Конструктивно тахограф представляет собой моноблок с блоком средства криптографической защиты информации тахографа (блок СКЗИ) и навигационной антенной. На лицевой панели тахографа расположены дисплей, органы управления, крышка термопринтера и слоты для установки электронных карт. Блок СКЗИ состоит из навигационного модуля ГНСС, криптографического сопроцессора, управляющего микроконтроллера, встроенного резервного источника электропитания и энергонезависимой памяти, совмещенных в одном корпусе.

Принцип действия тахографов основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и GPS на частоте L1 навигационным модулем ГНСС, а также подсчете электрических импульсов от датчиков движения, количество которых пропорционально пройденному автотранспортным средством пути. Расчет характеристических коэффициентов тахографов при установке на этапе эксплуатации на колесных транспортных средствах, осуществляется в соответствии с руководством по эксплуатации.

Навигационный модуль ГНСС определяет координаты и скорость автотранспортного средства и синхронизирует внутреннюю шкалу времени блока СКЗИ с национальной шкалой координированного времени UTC(SU) по сигналам ГНСС. Результаты измерений блока СКЗИ в неизменном виде выгружаются на внешние носители, отображаются в графическом виде и на чеке.

Электрические импульсы от датчиков движения поступают в электронный блок тахографа, где обрабатываются микропроцессором по заданным алгоритмам. Результаты обработки сохраняются в энергонезависимой памяти тахографа, выгружаются на внешние носители, подписанные электронной подписью, отображаются в графическом виде и на чеке.

Для приема сигналов ГНСС ГЛОНАСС/GPS используется антенна навигационная, обладающая следующими характеристиками: разъем SMA^), входное сопротивление 50 Ом, возможность приема сигналов ГНСС в частотном диапазоне L1 ГЛОНАСС и на частоте L1 GPS, минимальный коэффициент усиления 25 дБ, напряжение питания от 2,7 до 5,5 В, правая круговая поляризация.

Метрологические характеристики тахографов обеспечиваются при работе с импульсными датчиками движения, имеющими следующие параметры выходного сигнала:

-    количество импульсов на один километр пройденного пути: от 100 до 60000;

-    амплитуда логической единицы не менее 3,8 В (максимальное значение указано в руководстве по эксплуатации);

-    минимальная длительность импульса не менее 200 мкс;

-    амплитуда логического нуля не более 1 В (минимальное значение указано в руководстве по эксплуатации);

-    время нарастания (спада) фронта импульса (от 10 до 90 %) не более 40 мкс;

-    джиттер (среднее квадратическое значение) фронта не более 10 мкс.

Метрологические характеристики тахографов обеспечиваются только при работе с блоками СКЗИ утвержденного типа, имеющими свидетельство о поверке с не истекшими сроком действия и обладающими метрологическими и техническими характеристиками, приведенными в таблице 1.

Таблица 1

* плановая составляющая

После окончании срока действия ключей блока СКЗИ, блок выдает информацию тахографу о блокировке ключей, прекращая электронную подпись измеряемых данных. Для продолжения эксплуатации тахографа необходимо, согласно эксплуатационной документации, заменить блок СКЗИ на аналогичный активированный блок, имеющий свидетельство о поверке с не истекшими сроком действия.

Тахограф обеспечивает дискретности выдачи измеренных данных, приведенные в таблице 2.

Таблица 2

Тахографы обеспечивают информационный обмен с внешними устройствами через интерфейсы USB, GPRS (опционально), CAN, RS-232, RS-485, Wi-Fi (опционально).

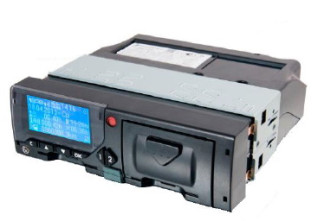

Внешний вид тахографов приведен на рисунках 1-2.

Программное обеспечение

Тахографы работают под управлением специализированного программного обеспечения (ПО).

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 3.

Таблица 3

Метрологически значимая часть ПО тахографов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

тахографа приведены в таблице 4.

Таблица 4

* плановая составляющая

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом, на корпус тахографа в виде наклейки.

Комплектность

Комплектность тахографа приведена в таблице 5.

Таблица 5

Поверка

осуществляется в соответствии с документом 651-15-56 МП «Тахографы «Меркурий ТА-001». Методика поверки», утвержденным первым заместителем генерального Директора -заместителем по научной работе ФГУП «ВНИИФТРИ» в декабре 2015 г.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Основные средства поверки:

-    генератор сигналов произвольной формы 33522В (рег. № 53565-13): пределы допускаемой относительной погрешности установки частоты выходного сигнала при температуре окружающей среды от 18 до 27 °С ± 1*10-6;

-    частотомер универсальный CNT-91R (рег. № 41567-09): пределы допускаемой относительной погрешности измерений частоты при времени измерения 200 мс ± 2*10" ;

-    источник первичного точного времени УКУС-ПИ 02ДМ (рег. № 60738-15): погрешность синхронизации шкалы времени выходного сигнала частотой 1 Гц (1 PPS) относительно шкалы времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS ± 1 мкс.

Сведения о методах измерений

Тахографы «Меркурий ТА-001». Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к тахографам «Меркурий ТА-001»

1    ГОСТ Р 8.750-2011. ГСИ. Государственная поверочная схема для координатновременных средств измерений.

2    Тахографы «Меркурий ТА-001», «Меркурий-ТА-002». Технические условия. ТУ 4573-816-70209693-2009.
