Датчики давления ЭД, 62927-15

Назначение

Датчики давления ЭД (абсолютного ЭДА, избыточного ЭДИ и разности (перепада) давления ЭДП) (далее - датчики) предназначены для измерений давления жидких и газообразных сред и преобразования его в электрический сигнал, пропорциональный измеряемому давлению.

Описание

Конструктивно датчик представляет собой моноблочную конструкцию, включающую в себя измерительный модуль (ИМ) и вторичный преобразователь сигнала (ВП), которые расположены в металлическом корпусе. Для подсоединения к магистрали давления на одном торце корпуса датчика расположен резьбовой штуцер или штуцер под сварку. На другом торце корпуса расположен герметичный электрический разъем.

ИМ датчиков абсолютного и избыточного давлений представляет собой герметичный корпус, в котором расположен чувствительный элемент (ЧЭ). От воздействий измеряемой среды ЧЭ защищен металлической разделительной мембраной.

Конструкции датчиков абсолютного и избыточного давлений абсолютно идентичны и отличаются друг от друга только наличием дренажного отверстия для подачи атмосферного давления на тыльную сторону ЧЭ в датчике избыточного давления.

ИМ датчиков разности (перепада) давлений представляет собой герметичный корпус, в котором расположен ЧЭ. От воздействий измеряемой среды ЧЭ защищен разделительными металлическими мембранами, через которые посредством кремний-органической жидкости осуществляется передача давлений от измеряемой среды к ЧЭ. Электрическая коммутация между ЧЭ и ВП осуществляется через металло-стеклянные гермовводы.

Принцип действия датчиков основан на использовании тензорезистивного эффекта. Входным сигналом для датчика является давление измеряемой среды, которое изгибает мембрану кремниевого ЧЭ. В теле мембраны сформированы интегральные тензорезисторы, соединенные по мостовой схеме, воспринимающие деформацию мембраны ЧЭ элемента. В одну диагональ моста включен источник питания, а с другой снимается выходной электрический сигнал, пропорциональный механической деформации мембраны от приложенного измеряемого давления.

Внешний вид датчиков, места пломбирования и нанесения наклеек приведены на рисунках 1, 2, 3.

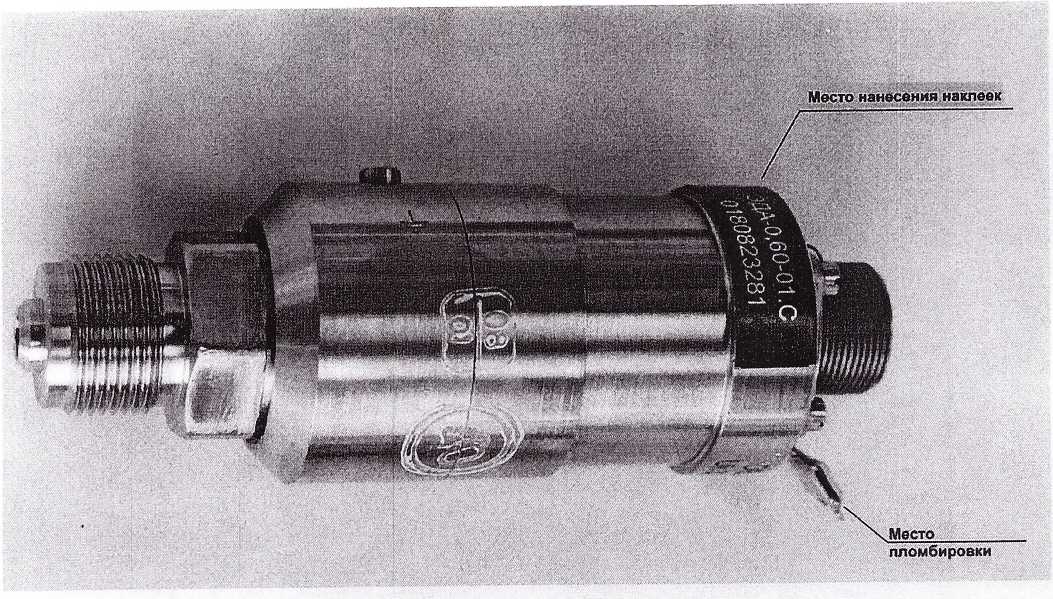

Рисунок 1 - Внешний вид датчика ЭДА

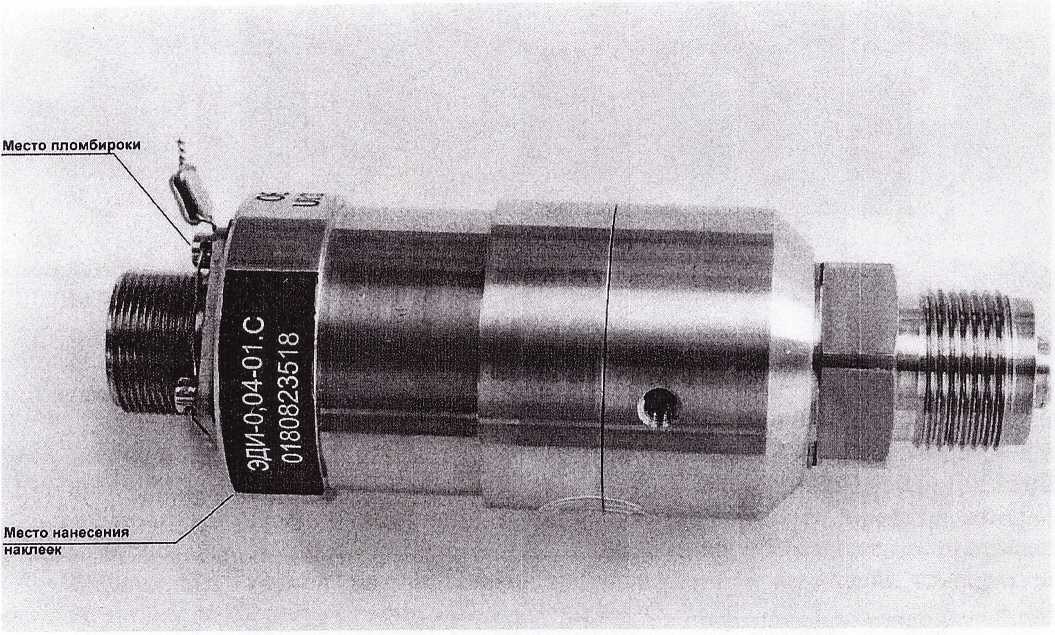

Рисунок 2 - Внешний вид датчика ЭДИ

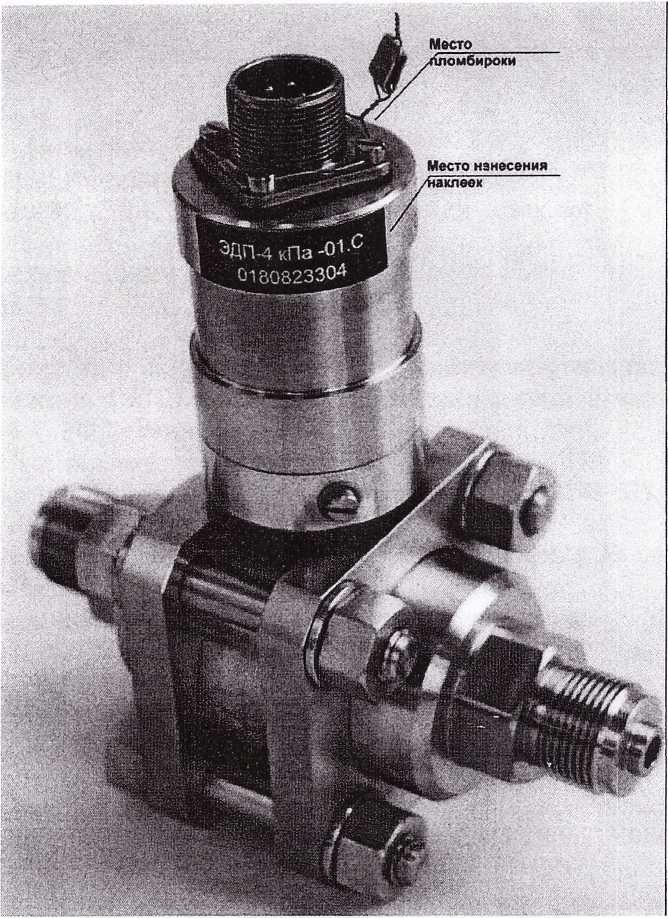

Рисунок 3 - Внешний вид датчика ЭДП

Технические характеристики

Верхние пределы измерений:

- датчики ЭДА, кПа...........................................84; 100; 106,7; 160; 250; 400; 600;

МПа....................................1,0; 1,6; 2,5; 4,0; 6,0, 10; 16; 25; 40; 60;

- датчики ЭДИ, кПа.....................................16; 25;40; 60; 100; 160; 250; 400; 600;

МПа...................................1,0; 1,6; 2,5; 4,0; 6,0; 10; 16; 25; 40; 60;

- датчики ЭДП, кПа...................................................4,0; 6,0; 10; 16; 25; 40; 60;

МПа.......................................0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5.

Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности, %..........................................................................± 0,5; ± 1 (в зависимости от заказа).

Пределы допускаемой дополнительной погрешности при изменении температуры в

рабочем диапазоне температур от минус 10 до 55 °C, %/ °C................................................± 0,045.

Габаритные размеры:

- датчики ЭДА, ЭДИ (диаметр х длина), мм, не более................................42 х 204;

- датчики ЭДП (длина х ширина х высота), мм, не более.....................302 х 70 х 155.

Масса, кг, не более:

- датчики ЭДА, ЭДИ...................................................................................0,8;

- датчики ЭДП...........................................................................................3.

Рабочие условия эксплуатации:

- температура окружающей среды, °C........................................от минус 10 до 55;

- относительная влажность окружающего воздуха при температуре 50 °C, %....до 100.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию методом офсетной печати.

Комплектность

Комплект поставки включает:

- датчик давления ЭД (ЭДА, ЭДИ, ЭДП в зависимости от заказа) - 1 шт.;

- розетка - 1 шт.;

- комплект эксплуатационной документации - 1 к-т.;

Поверка

осуществляется в соответствии с разделом 3.2 «Техническое освидетельствование (поверка)» руководства по эксплуатации СЯПИ.406233.008 РЭ, согласованным начальником ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ 19 сентября 2003 г.

Основные средства поверки:

- задатчик давления Воздух-1600 (регистрационный № 12143-02), верхний предел измерений 16 кПа, класс точности 0,05;

- манометр абсолютного давления МПА-15 (регистрационный № 04222-74), верхний предел измерений 400 кПа, класс точности 0,01;

манометры избыточного давления грузопоршневые МП-60,   МП-600

(регистрационный №  16026-97), диапазоны измерений от 1 до 6; 60 МПа,

классы точности 0,02; 0,05;

- прибор комбинированный цифровой Щ301 (регистрационный № 8638-80, предел измерений 20 мА, пределы допускаемой основной относительной погрешности ±0,1 %.

Сведения о методах измерений

Датчики давления ЭД. Руководство по эксплуатации СЯПИ.406233.008 РЭ.

Нормативные документы

ГОСТ 8.017-79. «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».

ГОСТ 8.223-76. «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7-102 - 4000-102 МПа».

ГОСТ 8.187-76. «Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па».

Датчики давления ЭД. Технические условия СЯПИ.406233.008 ТУ

Рекомендации к применению

Деятельность в области обороны и безопасности государства.
