| Номер в госреестре | 62930-15 |
| Наименование СИ | Датчики вибрации |
| Обозначение типа СИ | TR-26 ATEX, TR-26, TR-27, TR-I ATEX, TR-P |
| Изготовитель | "CEMB S.p.A.", Италия |
| Год регистрации | 2015 |
| Срок свидетельства | 25.12.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики вибрации TR-26 ATEX, TR-26, TR-27, TR-I ATEX, TR-P (далее - датчики вибрации) предназначены для измерения уровня вибрации механизмов и конструкций.
Датчики вибрации являются первичными преобразователями инерционного типа и используют прямой пьезоэлектрический эффект. Пьезоэлемент датчика преобразует механические колебания в электрический сигнал.
Принцип работы датчиков вибрации заключается в генерации электрического сигнала (4...20 мА), пропорционального воздействующей виброскорости или виброускорения. Для питания датчика используется либо специализированный вторичный блок, либо стандартный стабилизированный источник напряжения.
Датчики вибрации серии TR-26 имеют маркировку взрывозащиты «0ExiaIICT4/T5/T6», TR-I - «1ExdIICT6» и могут применяться во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты, гл. 7.3. ПУЭ, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и другим нормативным документам, регламентирующим применение электрооборудования, расположенного во взрывоопасной зоне.

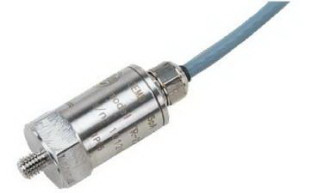

Фотографии общего вида датчиков вибрации приведены на рисунках 1, 2, 3, 4, 5.
КЗ
Таблица 1
| Наименование параметра (характеристики) | Тип | |||||
| TR-26 ATEX | TR-26 | TR-27 | TR-IATEX | TR-P | ||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| Диапазон виброскорости (СКЗ), мм/с | от 0 до 10 | от 0 до 10 | от 0 до 10 | от 0 до 10 | от 0 до | 10 |
| от 0 до 20 | от 0 до 20 | от 0 до 20 | от 0 до 20 | от 0 до | 20 | |
| от 0 до 50 | от 0 до 50 | от 0 до 50 | от 0 до 50 | от 0 до | 50 | |
| от 0 до 100 | от 0 до 100 | от 0 до 100 | от 0 до 100 | |||
| Диапазон виброускорения (СКЗ), м/с | от 0 до 9,8 | от 0 до 9,8 | от 0 до 9,8 | от 0 до 9,8 | ||
| от 0 до 49 | от 0 до 49 | от 0 до 49 | от 0 до 49 | - | ||
| от 0 до 98 | от 0 до 98 | от 0 до 98 | от 0 до 98 | |||
| Диапазон рабочих частот, Гц | от 1,5 до 2500 | от 1,5 до 2500 | от 1,5 до 2000 | от 1,5 до 2500 | от 3 до 1500 | |
| Номинальный коэффициент преобразования | ||||||
| на базовой частоте 75 Гц: | ||||||
| по виброскорости в диапазонах, мА/ммс-1: | ||||||
| - от 0 до 10 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | |
| - от 0 до 20 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | |
| - от 0 до 50 | 0,32 | 0,32 | 0,32 | 0,32 | 0,32 | |
| - от 0 до 100 | 0,16 | 0,16 | 0,16 | 0,16 | - | |
| по виброускорению в диапазонах, мА/мс-2: | ||||||
| - от 0 до 9,8 | 1,6 | 1,6 | 1,6 | 1,6 | - | |
| - от 0 до 49 | 0,32 | 0,32 | 0,32 | 0,32 | - | |
| - от 0 до 98 | 0,16 | 0,16 | 0,16 | 0,16 | - | |
| Отклонение коэффициента преобразования от номинального значения, не более, %: по виброскорости, мА/ммс-1 по виброускорению, мА/мс-2 | ± 5 | ± 5 | ± 5 | ± 5 | ± 5 | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Нелинейность амплитудной характеристики на базовой частоте 75 Гц в диапазонах, не | |||||
| более, % | |||||
| СКЗ виброскорости от 0,1 до максимального мм/с | ± 2 | ± 2 | ± 2 | ± 2 | ± 2 |
| СКЗ виброскорости от 0,1 до максимального м/с2 | |||||
| Неравномерность амплитудно-частотной | |||||
| характеристики в диапазонах частот, не более, % (дБ) | |||||
| - от 10 Гц до 1000 Гц | ± 3 | ± 3 | ± 3 | ± 3 | ± 3 |
| - от 1,5 Гц до 10 Гц - от 1000 Гц до 2500 Гц | (± 3) (± 3) | (± 3) (± 3) | (±3) | (± 3) (± 3) | - |
| - от 3 Гц до 10 Гц | - | - | - | - | (± 3) |
| - от 1000 Гц до 1500 Гц | - | - | - | - | (± 3) |
| - от 1000 Гц до 2000 Гц | - | - | (± 3) | - | - |
| Относительный коэффициент поперечного преобразования, не более, % | 5 | 5 | 5 | 5 | 5 |
| Сопротивление изоляции, МОм, не менее | 100 | 100 | 100 | 100 | 100 |
| Масса, г, не более | 111 | 111 | 113 | 525 | 46 |
| Г абаритные размеры, мм, не более | 027 х 59 (027 х 64) | 027 х 64 | 027 х 46 | 066 х 89 х 151 | 027 х 43 |
| Параметры электропитания: | |||||
| напряжение постоянного тока, В | от 10 до 35 | от 10 до 35 | от 10 до 35 | от 10 до 35 | от 10 до 35 |
| Рабочие условия эксплуатации: 0/^ температура окружающей среды, С | от минус 65 до | от минус 65 до | от минус 65 до | от минус 65 до | от минус 65 до |
| плюс 90 | плюс 90 | плюс 90 | плюс 90 | плюс 90 |
* - в зависимости от исполнения
наносится на титульном листе «Паспорт» типографским способом.
Комплект поставки датчиков вибрации приведен в таблице 2.
Таблица 2
| Наименование | Количество (шт.) |
| Датчик вибрации | 1 |
| Паспорт | 1 |
осуществляется по документу ГОСТ Р 8.669-2009 «Государственная система обеспечения единства измерений. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика поверки».
| Наименование рабочих эталонов | Основные технические характеристики | |
| Пределы измерения | Класс, разряд, погрешность | |
| Станция для калибровки преобразователей вибрации 9155 | Диапазон частот: от 0,2 Гц до 20000 Гц | I-го разряда по ГОСТ Р 8.800-2012 |
| Мультиметр Agilent 3458A | Диапазон частот от 0 Гц до 250 кГц; диапазон измерения от 10 нА до 1 А | 910-6 А |
| Установка вибрационная поверочная типа 3629 | Диапазон частот от 5 до 6400 Гц | II-го разряда по МИ 1929-07 |
| Мегаомметр цифровой ЦС0202-2 | Пределы допускаемой основной относительной погрешности измерения сопротивления ± 2,5 % | Класс точности по ГОСТ 8.401-80 |
Методы измерений представлены в паспорте на датчик вибрации «Датчик вибрации CEMB TR-26 ATEX, CEMB TR-26, CEMB TR-27, CEMB TR-I ATEX, CEMB TR-P. Паспорт».
Нормативные и технические документы, устанавливающие требования к датчикам вибрации TR-26 ATEX, TR-26, TR-27, TR-I ATEX, TR-P
1. ГОСТ 30296 - 95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.
2. ГОСТ Р 8.800 - 2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110- до 210- Гц.
3. Техническая документация фирмы «CEMB S.p.A.», Италия.
