| Номер в госреестре | 62931-15 |
| Наименование СИ | Установки для проверки проводного монтажа |
| Обозначение типа СИ | W434R |
| Изготовитель | ООО "Совтест АТЕ", г.Курск |
| Год регистрации | 2015 |
| Срок свидетельства | 25.12.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для проверки проводного монтажа W434R (далее - Установки W434R) предназначены для автоматизированных измерений электрического сопротивления и электрической емкости при проверке электрических жгутов на их целостность и соответствие принципиальной схеме; сопротивления и прочности изоляции; проверки устройств коммутации, перемычек, предохранителей.
В состав Установки W434R входят генераторы, измерительные модули, модули коммутации. Принцип действия Установки основан на программном управлении подключением источника напряжения (тока) воздействия к объекту измерения и аналого-цифровом преобразовании сигнала отклика в цифровой код с целью дальнейшего вычисления его сопротивления или емкости. Установки W434R имеют модульную архитектуру, дающую возможность дальнейшего расширения. Для увеличения производительности в Установках используется алгоритм группового тестирования. В системе реализованы процедуры самодиагностики и автокалибровки.
Аппаратные средства Установки W434R работают под управлением персонального компьютера (ПК) с установленным на него программным обеспечением (ПО) CEETIS smart. Основные минимальные требования к ПК: операционная система Windows 7, процессор P4 с частотой 2 ГГц, емкость оперативной памяти 1 Гбайт, 100 Мбайт свободного дискового пространства, разрешение видеосистемы 1024х768, цветовая палитра 16 бит. ПО CEETIS smart позволяет выполнять автоматизированные измерения и обрабатывать результат. Подключение Установки к ПК осуществляется через интерфейс Ethernet.

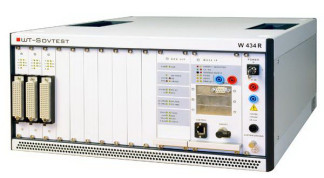

Фотография общего вида Установки W434R представлена на рисунке 1.
Программа CEETIS smart реализована без выделения метрологически значимой части. Идентификационные данные программы CEETIS smart приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CEETIS smart |
| Номер версии (идентификационный номер ПО) | не ниже 3.09-10 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с Р 50.2.077-2014.
представлены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений электрического сопротивления (R) | от 1 Ом до 1 ГОм |
| Пределы допускаемой относительной погрешности измерений электрического сопротивления: - в диапазоне от 1 Ом до 10 МОм; - в диапазоне от 10 МОм до 50 МОм; - в диапазоне от 50 МОм до 1 ГОм. | ± (5 + 5^0^Rk/R) %, ± 5 %, ± 10 %, где Rk = 10 МОм |
| Диапазон измерений электрической емкости (С) | от 1 мкФ до 1 мФ |
| Пределы допускаемой относительной погрешности измерений электрической емкости | ± (10 + 10-2-Ск/С ) %, где Ск = 1 мФ |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) - частота питающей сети, Гц - напряжение питающей сети переменного тока, В | от 15 до 25 до 80 84 - 106,7 (630 - 800); 50 ± 1 220 ± 22 |
| Г абаритные размеры (длина х ширина х высота), мм | 530 х 450 х 230 |
| Вес (не более), кг | 80 |
наносится на шасси Установки с лицевой стороны в правом верхнем углу с помощью специальной наклейки.
Комплект поставки включает:
- Шасси установки W434R с установленными модулями;
- Диск с программным обеспечением;
- Тестовый пробник;
- Блок поверки Calibration Verification Tool с кабелем;
- Руководство по эксплуатации;
- Руководство по программированию;
- Паспорт.
осуществляется по документу МП 62931-15 «Установка для проверки проводного монтажа W434R. Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» 7 сентября 2015 г.
| № | Средство поверки | Требуемые характеристики | Рекомендуемый тип |
| 1 | Омметр | Пределы допускаемой относительной погрешности измерений: ±1,5 % в диапазоне измерений от 1 Ом до 50 МОм и ±3 % в диапазоне измерений от 50 МОм до 1 ГОм | Мультиметр цифровой прецизионный 8508A |
| 2 | Измеритель емкости | Диапазон измерений от 1 мкФ до 1000 мкФ Пределы допускаемой относительной погрешности ±3 % | Мультиметр цифровой APPA 305 |
приведены в документе «Установка для проверки проводного монтажа W434R. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к установкам для проверки проводного монтажа W434R
1. W434R ТУ 4258-012-47907279-2014 «Установка для проверки проводного монтажа W434R. Технические условия».
2. 2. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
