Термопреобразователь сопротивления платиновый 310-041-030, 62935-15

Назначение

Термопреобразователь сопротивления платиновый 310-041-030 (далее по тексту -термопреобразователь или ТС) предназначен для измерения температуры при контроле технологических процессов газонаполнительной станции заправки баллонов на предприятии

ООО «Праксайр Самара».

Описание

Принцип действия термопреобразователя основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительного элемента (ЧЭ) ТС.

Термопреобразователь конструктивно выполнен в виде измерительной вставки с одним ЧЭ, помещенным в защитный чехол из нержавеющей стали, с удлинительными проводами в тефлоновой оболочке. ЧЭ ТС имеет номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).

Монтаж ТС осуществляется при помощи неподвижного штуцера «'Л” BSTP male».

Схема соединения внутренних проводников термопреобразователя с чувствительными элементами: 3-х проводная.

Знак поверки наносится в паспорт или на свидетельство о поверке.

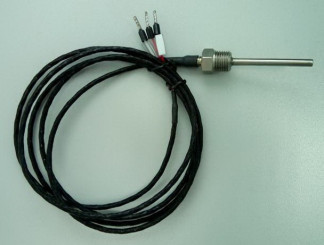

Внешний вид термопреобразователя представлен на рисунке 1.

Таблица 1

Знак утверждения типа

наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания. Комплектность средства измерений

Термопреобразователь сопротивления платиновый 310-041-030 Паспорт

1 шт. 1 экз.

Поверка

осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи из платины, меди и никеля. Методика поверки».

Основные средства поверки:

-    термометр электронный лабораторный «ЛТ-300», диапазон измеряемых температур от минус 50 до плюс 300 °С, ПГ: ±0,05 °С (-50.. .+199,99 °С), ±0,2 °С (в остальном диапазоне) (Госреестр № 45379-10);

-    термостаты переливные прецизионные ТПП-1 модели ТПП-1.0, ТПП-1.2 с общим диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004. 0,02) °С (Г осреестр № 33744-07);

-    измеритель температуры многоканальный прецизионный МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом (Госреестр № 19736-11);

-    мегаомметр М4100/3, рабочее напряжение до 500 В.

Сведения о методах измерений

приведены в соответствующем разделе паспорта на термопреобразователь сопротивления платиновый 310-041-030.

Нормативные и технические документы, устанавливающие требования к термопреобразователю сопротивления платиновому 310-041-030

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки;

Техническая документация «Termics S.r.l.», Италия.
