| Номер в госреестре | 62940-15 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | GB13, R27 |
| Изготовитель | "Universal Thermosensors Ltd.", Великобритания |
| Год регистрации | 2015 |
| Срок свидетельства | 25.12.2020 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые модификаций GB13, R27 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры и контроля состояния подшипников.
Принцип действия ТС основан на свойстве платины изменять свое сопротивление с изменением температуры. ТС конструктивно состоит из платинового тонкопленочного чувствительного элемента (ЧЭ), помещенного в защитную гильзу из бронзы, и соединительных проводов во фторопластовой оболочке, помещенных в устойчивую к изгибам металлическую оплетку. ТС могут изготавливаться со специальным изолирующим сальником.
Термопреобразователи сопротивления модификаций GB13, R27 отличаются друг от друга классом точности и длиной от гильзы до изолирующего сальника.
ТС могут изготавливаться с одним или двумя ЧЭ, соединенными с присоединительными проводами по 3-х и 4-х проводной схеме.
Знак поверки наносится на паспорт или свидетельство о поверке.

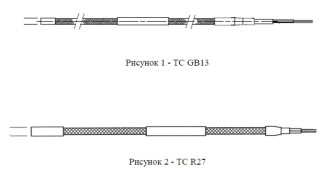

Чертежи и фотографии ТС представлены на рисунках 1-4.
/ / / /
Тхюмвдк / Bgm : тчюмвдод__ХИ—t
ИВ ЯД, . МДаЯДЩ_Fвядву ,■ ШРЯЩ I I - 1=^
Рисунок 1 - ТС GB13
приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение (в зависимости от модификации) | |
| GB13 | R27 | |
| Диапазон измерений температуры, °С | от минус 50 до плюс 200 | |
| У словное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60571 | Pt100 | |
| Температурный коэффициент ТС a , °С-1 | 0,00385 | |
| Номинальное значение сопротивления ТС при 0 °С (Ro), Ом | 100 | |
| Класс допуска по ГОСТ 6651-2009/МЭК 60571 | А | B |
| Допуск, °С, где t - измеряемая температура | ±(0,15 + 0,002|ф | ±(0,3 + 0,005|ф |
| Наименование характеристики | Значение (в зависимости от модификации) | |
| GB13 | R27 | |
| Длина от гильзы до изолирующего сальника, мм | 1575 | 1220 |
| Длина изолирующего сальника, мм | 50 | |
| Общая длина ТС, мм, не более | 10000 | |
| Диаметр гильзы ТС, мм, не более | 4 | |
| Длина гильзы, мм | 10 | |
| Срок службы, лет, не менее | 8 | |
| Рабочие условия эксплуатации ТС: | ||
| Температура окружающего среды, °С | от минус 50 до плюс 200 | |
| Относительная влажность воздуха, %, не более | 95 | |
наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
В комплектность поставки ТС входят:
- термопреобразователь - 1 шт.;
- паспорт - 1 экз.
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
-цифровой прецизионный термометр сопротивления DTI-1000, пределы допускаемой абсолютной погрешности: ±0,03 °С (в диапазоне от минус 50 до плюс 400 °C); ±0,06 (в диапазоне св. плюс 400 до плюс 650 °C);
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.1 с диапазоном воспроизводимых температур от минус 30 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004. 0,02) °С;
- измеритель-регулятор температуры многоканальный прецизионный МИТ-8 модели МИТ-8.15М, пределы допускаемой основной абсолютной погрешности канала измерения температуры: ±(0.001+3*10 -6 *t) °С.
Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.
приведены в паспорте на ТС.
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым модификаций GB13, R27
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60751:2009 (2008-07). Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры. ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
