| Номер в госреестре | 62942-15 |
| Наименование СИ | Осциллографы цифровые запоминающие |
| Обозначение типа СИ | RTM2022, RTM2024, RTM2102, RTM2104 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 25.12.2020 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые запоминающие RTM2022, RTM2024, RTM2102, RTM2104 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Принцип действия осциллографов цифровых запоминающих RTM2022, RTM2024, RTM2102, RTM2104 основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Осциллографы цифровые запоминающие RTM2022, RTM2024, RTM2102, RTM2104 позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. К осциллографам возможно опциональное подключение логического пробника для декодирования сигналов параллельных шин данных.
Конструктивно осциллографы цифровые запоминающие RTM2022, RTM2024, RTM2102, RTM2104 выполнены в виде настольного моноблочного прибора. Для организации связи с внешними устройствами применяются интерфейсы LAN, USB 2.0 и опционально GPIB.
Модели осциллографов цифровых запоминающих RTM2022, RTM2024, RTM2102, RTM2104 отличаются количеством входных каналов и полосой пропускания.
Осциллографы цифровые запоминающие RTM2022, RTM2024, RTM2102, RTM2104 имеют следующие опции:
RTM-B1 - логический пробник;
RTM-B10 - интерфейс GPIB;
RTM-K1 - анализ протокола I2C/SPI;
RTM-K2 - анализ протокола UART/RS232;
RTM-K3 - анализ протокола CAN/LIN;
RTM-K6 - анализ протокола MIL-1553;
RTM-K7 - анализ протокола Arinc 429;
RTM-K15 - режим сегментированной памяти;
RTM-K18 - режим спектрального анализа;
RTM-K31 - анализ электрической мощности;
RTM-K32 - режим вольтметра.
Идентификационные данные программного обеспечения осциллографов цифровых запоминающих RTM2022, RTM2024, RTM2102, RTM2104 приведены в таблице 1.
| Идентификационные данные (признаки) | Значение | |
| RTM2022, RTM2024 | RTM2102, RTM2104 | |
| Идентификационное наименование ПО | FW RTM20хx | FW RTM210x |
| Номер версии (идентификационный номер) ПО | Версия 5.800 | Версия 5.851 |
| Цифровой идентификатор ПО | нет данных | нет данных |
| Другие идентификационные данные, если имеются | нет данных | нет данных |
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик осциллографов цифровых запоминающих RTM2022, RTM2024, RTM2102, RTM2104 за пределы допускаемых значений.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.

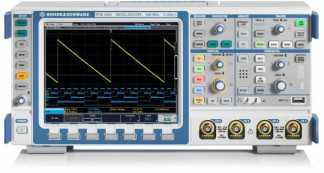

Внешний вид осциллографов цифровых запоминающих RTM2022, RTM2024, RTM2102, RTM2104, место нанесения наклейки со знаком утверждения типа средства измерения, место нанесения знака поверки представлены на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначение мест для размещения наклеек приведены на рисунке 2.
число каналов: 2 для RTM2022, RTM2102
4 для RTM2024, RTM2104
Рисунок 1- Внешний вид осциллографов цифровых запоминающих RTM2022, RTM2024,
RTM2102, RTM2104
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики | |
| 1 | 2 | |
| Число каналов | RTM2022, RTM2102 | 2 |
| RTM2024, RTM2104 | 4 | |
| Разрядность АЦП, бит | 8 | |
| Максимальная частота дискретизации, ГГц | на каждый канал | 2,5 |
| в режиме объединения каналов | 5,0 | |
| Объем памяти на канал, Мбайт | на каждый канал | 10 |
| в режиме объединения каналов | 20 | |
| Полоса пропускания при входном сопротивлении 50 Ом, МГц | RTM2022, RTM2024 | 200 |
| RTM2102, RTM2104 | 1000 | |
| Время нарастания переходной характеристики, нс, не более | RTM2022, RTM2024 | 1,75 |
| RTM2102, RTM2104 | 0,35 | |
| Входное сопротивление | 50 Ом; 1 МОм | |
| Диапазон значений коэффициента развертки | RTM2022, RTM2024 | от 1 нс/дел до 500 с/дел |
| RTM2102, RTM2104 | от 0,5 нс/дел до 500 с/дел | |
| Пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора | ± 3>10-6 | |
| Диапазон значений коэффициента отклонения (КО), В/дел | входное сопротивление 50 Ом | от 0,001 до 2 |
| входное сопротивление 1 МОм | от 0,001 до 10 | |
| Пределы допускаемой относительной погрешности установки коэффициента отклонения 5КО, % | при КО > 0,005 В/дел | ± 1,5 |
| при КО < 0,005 В/дел | ± 2,0 | |
| Диапазон установки постоянного смещения исм, В | входное сопротивление 50 Ом | ± 5 при КО > 0,1 В/дел ± 1 при КО < 0,1 В/дел |
| входное сопротивление 1 МОм | ± (100 - 5хКО) при КО > 1 В/дел ± (10 - 5хКО) при КО = (0,1; 0,2; 0,5) В/дел ± (1 - 5хКО) при КО < 0,05 В/дел | |
| Пределы допускаемой абсолютной погрешности установки постоянного смещения Дисм, В | ± (0,005 хИсм + 0,15 хКО) | |
| Пределы допускаемой абсолютной погрешности измерения постоянного напряжения иизм, В | ± (5КО х (Иизм- Исм)/100 + ДИсм) | |
| Источники синхронизации | входы каналов, вход внешнего запуска, сеть питания | |
| Режимы запуска | автоматический, ждущий, однократный, n-кратный | |
| Межканальная изоляция, дБ, не менее | 50 | |
| 1 | 2 | |
| Виды запуска | по фронту, по спаду, по фронту и спаду, по длительности, по ТВ строке/кадру, по кодовой последовательности, по логическому условию | |
| Минимальный уровень синхронизации от входов каналов осциллографа, дел, не более | при КО от 0,005 В/дел | 2,0 |
| Минимальный уровень синхронизации от входа внешнего запуска, В, не более | 0,3 | |
| Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В | от 100 до 240 | |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 403 х 142 х 189 | |
| Масса, кг, не более (без опций и аксессуаров) | 4,5 | |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 40 °С, % | от 0 до 50 до 85 | |
наносится на титульный лист руководства по эксплуатации типографским способом и маркируется на передней панели осциллографов цифровых запоминающих RTM2022, RTM2024, RTM2102, RTM2104 методом наклейки.
В комплект поставки входят: осциллограф цифровой запоминающий RTM2022, RTM2024, RTM2102, RTM2104, опции к осциллографу (по заказу), кабель питания, пассивные пробники (по количеству каналов), техническая документация фирмы-изготовителя, методика поверки РТ-МП-2512-441-2015.
осуществляется по документу РТ-МП-2512-441-2015 «ГСИ. Осциллографы цифровые запоминающие RTM2022, RTM2024, RTM2102, RTM2104. Методика поверки», утвержденному ФБУ «Ростест-Москва» 21.09.2015 г. Знак поверки наносится на лицевую панель осциллографа в соответствии с рисунком 1.
Таблица 3 - Средства поверки
| Наименование средства поверки | Требуемые технические характеристики средства поверки | Рекомендуемое средство поверки | |
| Пределы измерений | Пределы допускаемой погрешности | ||
| Калибратор осциллографов | Т: от 10 нс до 50 с ипост: от 3 мВ до 30 В искз: от 5 мВ до 2 В (от 10 Гц до 1000 МГц) Тфр: не более 150 пс | ± 2,5-10-/ ± 0,1 % ± 10 % | Калибратор осциллографов Fluke 9500B |
содержатся в документе «Осциллографы цифровые запоминающие RTM2022, RTM2024, RTM2102, RTM2104. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим RTM2022, RTM2024, RTM2102, RTM2104
1. ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного напряжения.
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
| Зарегистрировано поверок | 91 |
| Поверителей | 16 |
| Актуальность данных | 17.09.2024 |
