| Номер в госреестре | 62955-15 |
| Наименование СИ | Комплекс измерительный параметров активных и пассивных электронных компонентов |
| Обозначение типа СИ | ДМТ-220 |
| Изготовитель | ООО "ДМТ Трейдинг", Беларусь, г.Минск |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс измерительный параметров активных и пассивных электронных компонентов ДМТ-220 (далее - комплекс) предназначен для воспроизведения (измерений) напряжения и силы постоянного тока, воспроизведения силы импульсного тока, измерений электрического сопротивления постоянному и переменному току, электрической емкости и индуктивности.
Принцип действия комплекса основан на одновременном воспроизведении и измерений силы и напряжения постоянного тока, воспроизведения напряжения переменного тока, измерений электрического сопротивления постоянному и переменному току в заданных пределах с последующей обработкой результатов измерений с целью определения параметров активных и пассивных электронных компонентов с одновременным построением семейства характеристик и математической обработкой полученных результатов с помощью управляющей ПЭВМ.
Комплекс обеспечивает в автоматизированном режиме:
получение семейства вольтамперных характеристик диодов, биполярных и полевых транзисторов;
алгоритмическое определение параметров производных от вольтамперных характеристик, таких как статический коэффициент передачи тока для биполярных транзисторов, крутизна для полевых транзисторов, параметры режима насыщения транзисторов, М-характеристики p-n переходов;
определение основных параметров диодов, биполярных и полевых транзисторов в различных режимах работы;
отбраковку (с возможностью задания параметров отбраковки) пассивных и активных комплектующих;
проведение измерений параметров емкостей, индуктивностей и резисторов;
определение параметров активных и пассивных двухполюсников и четырехполюсников с воздействием постоянного тока силой до 100 А, до 10 А в импульсном режиме, или до 1000 В постоянного тока, до 100 В в импульсном режиме;
определение нагрузочных характеристик активных и пассивных двухполюсников и четырехполюсников с силой выходного постоянного тока до 100 А, до 10 А в импульсном режиме, или до 1000 В постоянного тока, до 100 В в импульсном режиме.
Результаты измерений характеристик исследуемых компонентов проходят предварительную обработку и сохраняются в управляющей ПЭВМ на рабочем месте.
Полученные результаты могут обрабатываться совместно всеми ПЭВМ комплекса, формируя единую базу данных.

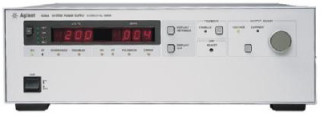

Конструктивно комплекс выполнен в виде отдельных приборов (калибраторов/мультиметров (модели 2400, 2410, 2430), источника питания модели 6672A и измерителя RLC модели Е4980А), объединенных с помощью шины GPIB в единый измерительный комплекс под управлением ПЭВМ.
Внешний вид оборудования комплекса приведен на рисунках 1 - 8.
место для размещения наклеек (знака поверки и знака утверждения Рисунок 1 - Управляющая ПЭВМ. Вид спереди
©
Примечание:
типа)
типа)
типа)
место для размещения наклеек (знака поверки и знака утверждения
©
Примечание:
Примечание: - места пломбировки от несанкционированного доступа. Рисунок 5 - Управляющая ПЭВМ. Вид сзади
типа)
Примечание: - места пломбировки от несанкционированного доступа.
Рисунок 8 - Измеритель RLC (модель Е4980А). Вид сзади
Программное обеспечение (ПО) «DMT-220» является специализированным ПО управления измерительными приборами комплекса, создания измерительных программ, проведением измерений с помощью оборудования комплекса и обработки результатов измерений.
ПО предназначено для управления измерительными приборами комплекса, составления измерительных программ и обработки результатов измерений, проводимых комплексом. ПО «DMT-220» не может быть использовано отдельно от измерительно-вычислительной платформы комплекса.
Влияние метрологически значимой части ПО («DMT-220») на метрологические характеристики комплекса не выходит за пределы согласованного допуска.
Идентификационные данные (признаки) метрологически значимой части ПО «DMT-220» указаны в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
| ПО управления измерительными приборами и обработки результатов измерений | «DMT-220» | DMT-220.vxe, зав. № 11 | 75A9CBA0D3138C ABFC91F18C1CEC 376B | ГОСТ Р 34.11-94 |
Метрологически значимая часть ПО комплекса и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Уровень защиты ПО комплекса «DMT-220», версия DMT-220.vxe, зав. № 11, соответствует уровню «Средний» в соответствии с п. 4.5 рекомендации Р 50.2.077-2014.
Основные метрологические и технические характеристики комплекса приведены в таблицах 2 и 3.
| Таблица 2 - Метрологические характеристики | |
| Наименование характеристики | Значение характеристики |
| Диапазон воспроизведения напряжения постоянного тока, В: | |
| - канал источника питания постоянного тока (6672А) | от 0,0 до 20,0 |
| - канал калибратора/мультиметра №1 (2400) | от 0,005 до 200,0 |
| - канал калибратора/мультиметра №2 (2410) | от 0,005 до 1000,0 |
| - канал калибратора/мультиметра №3 (2430) | от 0,005 до 100,0 |
| - канал измерений RLC (E4980A) | 0,0; 1,5; 2,0 |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, мВ: | |
| - канал источника питания постоянного тока | ± 40,0 |
| - каналы калибраторов/мультиметров в диапазоне: | |
| - от 5 до 200 мВ включ. | ± 0,64 |
| - св. 200 мВ до 2 В включ. | ± 1,2 |
| - св. 2 до 20 В включ. | ± 4,6 |
| - св. 20 до 100 В включ. | ± 20,6 |
| - св. 100 до 200 В включ. | ± 40,6 |
| - св. 200 до 1000 В | ± 200,6 |
| - канал измерений RLC | ± 20,0 |
| Диапазон воспроизведения силы постоянного тока | от 1,0 мкА до 1,0 А от 0,0 до 100,0 А * |
| Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока в диапазоне: | |
| - от 1 до 10 мкА включ. | ± 10,0 нА |
| - св. 10 до 100 мкА включ. | ± 51,0 нА |
| - св. 100 мкА до 1 мА включ. | ± 540,0 нА |
| - св. 1 до 10 мА включ. | ± 6,5 мкА |
| - св. 10 до 100 мА включ. | ± 86,0 мкА |
| - св.100 мА до 1 А | ± 3,6 мА |
| - от 0 до 20 А | ± 60,0 мА |
| Диапазон воспроизведения силы импульсного тока, А | от 1,0 до 10,0 |
| Пределы допускаемой абсолютной погрешности воспроизведения силы импульсного тока в диапазоне, мА: | |
| - от 1 до 3 А включ. | ± 5,0 |
| - св. 3 до 10 А | ± 10,0 |
| Диапазон измерений напряжения постоянного тока | от 5,0 мВ до 1000,0 В |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока в диапазоне, мВ: - от 5 до 200 мВ включительно - св. 200 мВ до 2 В включ. - св. 2 до 20 В включ. - св. 20 до 100 В включ. - св. 100 до 200 В включ. - св. 200 до 1000 В | ± 0,35 ± 0,54 ± 4,5 ± 25,0 ± 40,0 ± 200,0 |
| Диапазон измерений силы постоянного тока | от 1,0 мкА до 3,0 А |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока в диапазоне: - от 1 до 10 мкА включ. - св. 10 до 100 мкА включ. - св. 100 мкА до 1 мА включ. - св. 1 до 10 мА включ. - св. 10 до 100 мА включ. - св. 100 мА до 1 А включ. - св. 1 до 3 А | ± 10,0 нА ± 31,0 нА ± 330 нА ± 4,1 мкА ± 61,0 мкА ± 2,77 мА ± 7,5 мА |
| Диапазон измерений электрического сопротивления постоянному току | от 10,0 мОм до 200,0 МОм |
| Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току в диапазо- | |
| - от 10,0 мОм до 2,0 Ом включ. - св. 2,0 до 20,0 Ом включ. - св. 20,0 до 200,0 Ом включ. - св. 200,0 Ом до 2,0 кОм включ. - св. 2,0 до 20,0 кОм включ. - св. 20,0 до 200,0 кОм включ. - св. 200,0 кОм до 2,0 МОм включ. - св. 2,0 до 20,0 МОм включ. - св. 20,0 до 200,0 МОм | ± 4,1 мОм ± 30,0 мОм ± 0,3 Ом ± 2,5 Ом ± 20,0 Ом ± 200,0 Ом ± 3,0 кОм ± 27,0 кОм ± 3,1 МОм |
| Диапазон частот тестирующего сигнала | от 20,0 Гц до 2,0 МГц (8610 фиксированных частот) |
| Пределы допускаемой погрешности установки частоты тестирующего сигнала, % | ± 0,01 |
| Диапазон воспроизведения амплитуды выходного сигнала переменного тока | от 5,0 мВ до 2,0 В |
| Пределы допускаемой абсолютной погрешности воспроизведения амплитуды выходного сигнала переменного тока, мВ | ± 25,0 |
| Диапазон измерений электрического сопротивления переменному току | от 0,01 мОм до 99,9999 МОм |
| Пределы допускаемой относительной погрешности измерений электрического сопротивления переменному току, % | ± 0,05 |
| Диапазон измерений электрической емкости | от 10,0 пФ до 0,1 мФ |
| Пределы допускаемой относительной погрешности измерений электрической емкости, % | ± 0,05 |
| Диапазон измерений индуктивности | от 0,1 мкГн до 100,0 Гн |
| Пределы допускаемой относительной погрешности измерений индуктивности, % | ± 0,05 |
* в диапазоне свыше 20 до 100 А погрешность не нормируется
Таблица 3 - Габаритные размеры, масса и эксплуатационные характеристики
| Наименование характеристики | Значение характеристики |
| Г абаритные размеры составных частей комплекса (ширина х высота х глубина), мм, не более: калибратор/мультиметр (модели 2400, 2410, 2430) | 213x89x370 |
| источник питания (модель 6672A) | 425,5x132,6x640 |
| измеритель RLC (модель Е4980А) | 375x105x390 |
| ПЭВМ | 218x490x450 |
| Масса, кг, не более: калибратор/мультиметр (модели 2400, 2410) | 3,2 |
| калибратор/мультиметр (модель 2430) | 4,1 |
| источник питания (модель 6672A) | 27,7 |
| измеритель RLC (модель Е4980А) | 5,3 |
| ПЭВМ | 6,5 |
| Рабочий диапазон температуры окружающей среды, °С | от 15 до 25 |
| Относительная влажность воздуха при температуре 20 °С, % | до 80 |
| Атмосферное давление, кПа | от 97 до 105 |
| Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В | 220 ± 22 |
| Потребляемая мощность, В • А, не более | 5350 |
| Средний срок службы, лет | 5 |
| Наработка на отказ, ч | 5000 |
наносится на лицевую панель управляющей ПЭВМ в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплект поставки включает:
- комплекс измерительный параметров активных и пассивных электронных компонентов ДМТ-220 - 1 шт. (зав. № 11);
- комплект эксплуатационной документации (Комплекс измерительный параметров активных и пассивных электронных компонентов ДМТ-220. ТИВН 668710.029 ФО. Формуляр; Комплекс измерительный параметров активных и пассивных электронных компонентов ДМТ-220. ТИВН 668710.029 РЭ. Руководство по эксплуатации) - 1 комплект;
- одиночный комплект ЗИП;
- методика поверки - 1 шт.
осуществляется по документу ТИВН 668710.029 МП «Инструкция. Комплекс измерительный параметров активных и пассивных электронных компонентов ДМТ-220. Методика поверки», утвержденному руководителем ГЦИ СИ АО «НИЦПВ» 16.06.2015 г.
Основные средства поверки:
- мультиметр цифровой 34401А (диапазон измерений напряжения постоянного тока от 1 мкВ до 1000 В с пределами допускаемой погрешности измерений ± 0,008 %, диапазон измерений силы постоянного тока от 10 нА до 3 А с пределами допускаемой погрешности измерений ± 0,12 %);
- магазин сопротивлений Р4831 (диапазон воспроизводимых сопротивлений от 0,01 до 111111,1 Ом, класс точности 0,02);
- магазин сопротивлений Р4043 (класс точности 0,1, максимальное значение рабочего напряжения 3000 В, номинальные значения электрического сопротивления от 10 до 1000 МОм);
- частотомер электронно-счетный Ч3-64/1 (диапазон измеряемых частот от 0,005 Гц до 1,5 ГГц);
- магазин емкостей Р5025 (диапазон воспроизводимых емкостей от 10 пФ до 100 нФ).
Комплекс измерительный параметров активных и пассивных электронных компонентов ДМТ-220. ТИВН 668710.029 РЭ. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к комплексу измерительному параметров активных и пассивных электронных компонентов ДМТ-220
Комплекс измерительный параметров активных и пассивных электронных компонентов ДМТ-220. ТИВН 668710.029 РЭ. Руководство по эксплуатации.
