| Номер в госреестре | 62957-15 |
| Наименование СИ | Тестеры параметров цифровых интегральных микросхем |
| Обозначение типа СИ | ETС-868 Griffin III |
| Изготовитель | ООО "ДМТ Трейдинг", Беларусь, г.Минск |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры параметров цифровых интегральных микросхем «ЕТС-868 Griffin III» (далее -тестеры) предназначены для воспроизведения и измерения напряжения и силы постоянного тока, частоты следования прямоугольных импульсов и применяются для высокопроизводительного функционального (ФК) и параметрического (ПК) контроля ТТЛ, ЭСЛ и КМОП микросхем (ИМС) с числом выводов до 512 с рабочей частотой последовательности функционального контроля до 100 МГц.
Принцип действия тестера основан на сравнении с помощью быстродействующих АЦП выходных сигналов микросхем с известным эталонным откликом на задаваемую тестовую последовательность, формируемую тестером.
Тестер представляет собой измерительно-вычислительный комплекс, управляемый ПЭВМ.
Режимы работы комплекса устанавливаются пользователем с помощью программного обеспечения управляющей ПЭВМ.
Конструктивно тестер выполнен в виде передвижной стойки.
Органы управления и подстыковочные разъемы расположены на передней и задней панели соответственно.

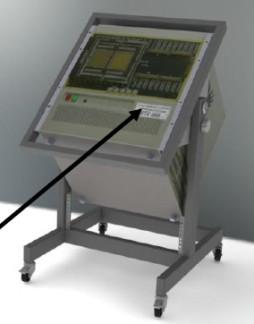

Внешний вид тестера приведен на рисунках 1 - 2.
Программное обеспечение (ПО) «Symphony» является специализированным ПО управления тестером цифровых интегральных микросхем «ЕТС-868 Griffin III».
ПО «Symphony» предназначено для управления тестером, составления измерительных программ и обработки результатов измерений, проводимых системой «ETC-868 Griffin III». ПО «Symphony» не может быть использовано отдельно от этого тестера.
Влияние метрологически значимой части ПО на метрологические характеристики ком-плексане выходит за пределы согласованного допуска.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления иден-тифика-тора ПО |
| ПО управления тестером, составления измерительных программ и обработки результатов измерений | «Symphony» | 8.67 | Зав. номера 12, 13 bccе4bbеb6a9c3cbff1461ffc922 9cb61fd40b449540cdc76f818е6 b4bc7d27 Зав. № 14 cf38262ca129f96d41faa09023d 5adе685d518fffcb4d09775661a 7faе321cе | ГОСТ Р34.11-94 |
Метрологически значимая часть ПО тестера и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Уровень защиты ПО тестера «Symphony», версия 8.67, соответствует уровню «Средний» в соответствии с п. 4.5 рекомендации Р 50.2.077-2014.
Основные метрологические и технические характеристики тестеров приведены в таблицах 2 - 5.
Тестеры обеспечивают задание и контроль на каждом выводе сигнала ФК с параметрами в соответствии с таблицей 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазоны воспроизводимых напряжений, В: в диапазоне частот от 1 до 50 МГц включ. низкий уровень (V1l) высокий уровень (Vih) в диапазоне частот св. 50 до 100 МГц низкий уровень (V1l) высокий уровень (V1H) | от минус 1,5 до 6,4 от (V1l + 0,5) до 6,5 от 0 до 3 от (V1l + 0,1) до 3,3 |
| Дискретность установки воспроизводимых напряжений, мВ | 5 |
| Пределы допускаемой абсолютной погрешности установки воспроизводимых напряжений (U), мВ: в диапазоне частот от 1 до 50 МГц включ. в диапазоне частот св. 50 до 100 МГц | ± (0,01-U+10) ± (0,05-U+10) |
| Диапазон входных напряжений, В | от минус 2,0 до 6,5 |
| Дискретность установки входных напряжений, мВ | 5 |
| Пределы допускаемой абсолютной погрешности измерений входных напряжений (U), мВ | ± (0,01-U+10) |
| Частота следования импульсов, МГц (с объединением двух каналов) | от 1 до 100 (до 200) |
| Пределы допускаемой относительной погрешности установки частоты, % | ± 0,1 |
| Скорость нарастания фронта импульса, В/нс, не менее: в диапазоне частот от 1 до 50 МГц включ. в диапазоне частот св. 50 до 100 МГц | 1,5 1,45 |
Тестеры обеспечивают задание и контроль характеристик сигнала при ПК в соответствии с таблицей 3.
Таблица 3
| Наименование характеристики | Значение характеристики |
| Диапазон воспроизведения (измерений) напряжения постоянного тока, В | ± 8 |
| Пределы допускаемой абсолютной погрешности воспроизведения (измерений) напряжений постоянного тока, мВ: при ограничении силы тока до 2 мА при ограничении силы тока св. 2 до 20 мА включ. при ограничении силы тока св. 20 до 50 мА | ± 15,0 ± 60,0 ± 385,0 |
| Диапазон воспроизведения (измерений) силы постоянного тока, мА | ± 50 |
| Пределы допускаемой относительной погрешности воспроизведения (измерений) силы постоянного тока, %: в диапазоне до 10 мкА в диапазоне св. 10 мкА до 50 мА | ± 10 ± 1 |
Тестеры обеспечивают задание и контроль питающих напряжения и силы постоянного тока испытываемых ИМС в соответствии с таблицей 4.
Таблица 4
| Наименование характеристики | Значение характеристики |
| Диапазон воспроизведения (измерений) напряжения постоянного тока, В | ± 16 |
| Пределы допускаемой абсолютной погрешности воспроизведения (измерений) напряжения постоянного тока (U), мВ | ± (0,01 -U+15) |
| Диапазон воспроизведения (измерений) силы постоянного тока | от 10 мА до 4 А |
| Пределы допускаемой относительной погрешности воспроизведения (измерений) силы постоянного тока (I), % - для диапазона от 25 до 2000 мА включ. - в остальном диапазоне | ± (0,01'-I+5) ± 10 |
Таблица 5 - Габаритные размеры, масса и эксплуатационные характеристики тестеров
| Наименование характеристики | Значение характеристики |
| Г абаритные размеры тестера (длина х ширина х высота), мм | 700х700х1000 |
| Масса тестера, кг | 167 |
| Рабочий диапазон температур окружающей среды, °С | от 15 до 25 |
| Относительная влажность воздуха при температуре 20 °С, % | до 80 |
| Атмосферное давление, кПа | от 97 до 105 |
| Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В | 220 ± 22 |
| Потребляемая мощность, В А, не более | 4000 |
| Средний срок службы, лет | 5 |
| Наработка на отказ, ч | 4000 |
наносится на лицевую панель тестера в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплект поставки включает:
- тестер параметров цифровых интегральных микросхем «ЕТС-868 GRIFFIN III» - 1 шт. (зав. № 12 или зав. № 13 или зав. № 14);
- комплект эксплуатационной документации (Тестер параметров цифровых интегральных микросхем «ЕТС-868 Griffin III».ТИВН 442241.002ФО. Формуляр; Тестеры параметров цифровых интегральных микросхем «ЕТС-868 Griffin III». ТИВН 442241.002РЭ. Руководство по эксплуатации) - 1 комплект;
- одиночный комплект ЗИП;
- методика поверки - 1 шт.
осуществляется по документу ТИВН 442241.002МП «Инструкция. Тестеры параметров цифровых интегральных микросхем «ЕТС-868 Griffin III». Методика поверки», утвержденному руководителем ГЦИ СИ АО «НИЦПВ» 28.05.2015 г.
Основные средства поверки:
- частотомер электронно-счетный Ч3-86 (ТНСК.411142.001 ТУ) (диапазон измеряемых частот 0,1 Гц ^ 100 МГц (канал А и В); (0,1 ^ 1,0) ГГц (канал С);(1,0 ^ 18,0) ГГц (канал D); уровень входного сигнала: канал А, В: (0,03^7) В, канал С: (0,03 ^ 0,5) В, канал D: (0,02 ^ 5) мВт);
- мультиметр цифровой KEITHLEY 2010 (регистрационный номер 25787-08) (диапазон измерений напряжения постоянного тока 100 мВ - 1000 В, пределы допускаемой относительной погрешности измерений напряжения постоянного тока ± 0,004 %; диапазон измерений силы постоянного тока от 10 мА до 3А, пределы допускаемой относительной погрешности измерений силы постоянного тока ± 0,12 %;
- калибратор-вольтметр универсальный В1-28 (Хв2.095.024 ТУ) (диапазон воспроизведения/измерений силы постоянного тока от 0,1 нА до 2 А, пределы допускаемой относительной погрешности воспроизведения силы постоянного тока ± (0,002 ^ 0,053) %, пределы допускаемой относительной погрешности измерений силы постоянного тока ± (0,0015 ^ 0,06) %, диапазон воспроизведения напряжения постоянного тока от 0,1 мкВ до 1000 В, пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока ± (0,003 ^ 0,0043) %, диапазон измерений напряжения постоянного тока от 1 мкВ до 1000 В, пределы допускаемой относительной погрешности измерений напряжения постоянного тока ± (0,003 ^ 0,005) %);
- осциллограф цифровой TDS-2014B (регистрационный номер 24018-06), (диапазон измерений (0 - 100) МГц с пределами допускаемой относительной погрешности измерений
1 %, развертка по напряжению от 2 мВ/дел до 5 В/дел.).
Тестеры параметров цифровых интегральных микросхем «ЕТС-868 Griffin III». ТИВН 442241.002РЭ. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к тестерам параметров цифровых интегральных микросхем «ЕТС-868 Griffin III»
Тестеры параметров цифровых интегральных микросхем «ЕТС-868 Griffin III». ТИВН 442241.002РЭ. Руководство по эксплуатации.
