| Номер в госреестре | 62964-15 |
| Наименование СИ | Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа |
| Обозначение типа СИ | Навигационно-криптографические модули НКМ-К |
| Изготовитель | ООО "СПЕЦПРОЕКТ-2", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 25.12.2020 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа «Навигационно-криптографические модули «НКМ-К» (далее - блоки) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, определения на их основе координат потребителя, скорости и синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS.

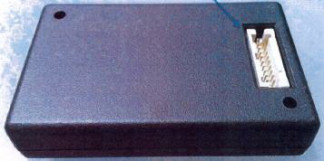

Конструктивно блок представляет собой моноблочный корпус с антенным разъемом MMCX и интерфейсным разъемом FCI 87409-110 для выдачи измерительной информации по интерфейсным шинам SPI, I2C, UART. Блок оснащен платой навигационной для работы по спутниковым сигналам систем ГНСС ГЛОНАСС/GPS, управляющим микроконтроллером, криптографическим сопроцессором, батареей питания, энергонезависимой микросхемой памяти.
Для приема сигналов ГНСС ГЛОНАСС/GPS используется антенна навигационная, обладающая следующими характеристиками: разъем SMA^), входное сопротивление 50 Ом, возможность приема сигналов ГНСС в частотном диапазоне L1 ГЛОНАСС и на частоте L1 GPS, минимальный коэффициент усиления 25 дБ, напряжение питания от 2,7 до 5,5 В, правая круговая поляризация.
Принцип действия блоков основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС/GPS в частотном диапазоне L1.
Срок службы блоков составляет три года с момента активации (максимальный срок хранения до активации 1 год).
Блоки работают под управлением специализированного программного обеспечения (ПО)
«2.09».
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | 2.09 и выше |
| Номер версии (идентификационный номер ПО) | 2.09 и выше |
Метрологически значимая часть ПО блоков и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
блоков приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Границы инструментальной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м | ± 3 |
| Границы погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м | ± 15 |
| Пределы абсолютной погрешности измерения скорости* в диапазоне от 20 до 180 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, км/ч | ± 2 |
| Пределы абсолютной погрешности синхронизации внутренней шкалы времени с национальной шкалой координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS, с | ± 2 |
| Напряжение питания постоянного тока, В | от 3,1 до 3,5 от 4,8 до 5,3 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 57х35х12 |
| Масса, кг, не более | 0,12 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при 20 °С, %, не более | от минус 40 до 70 80 |
| Примечание - * плановая составляющая |
наносится на титульный лист руководства по эксплуатации «Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа «Навигационнокриптографические модули «НКМ-К». Руководство по эксплуатации» типографским способом, на корпус блока в виде наклейки или лазерной гравировки.
Комплектность блока приведена в таблице 3.
Таблица 3
| Наименование | Количество |
| Программно - аппаратное шифровальное (криптографическое) средство блок СКЗИ тахографа «Навигационно-криптографический модуль «НКМ-К» | 1 шт. |
| Комплект эксплуатационных документов | 1 комл. |
осуществляется в соответствии с документом 651-15-58 МП «Инструкция. Программноаппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа «Навигационно-криптографические модули «НКМ-К». Методика поверки», утвержденным первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в декабре 2015 г.
Результаты поверки блоков удостоверяются записью в формуляре, заверяемой подписью поверителя и знаком поверки.
Основные средства поверки:
- имитатор сигналов СН-3803М (рег. № 54309-13): предел допускаемого среднего квадратического отклонения случайной составляющей погрешности формирования беззапросной дальности до НКА ГНСС ГЛОНАСС и GPS по фазе дальномерного кода 0,1 м, по псевдоскорости 0,005 м/с;
- источник первичного точного времени УКУС-ПИ 02ДМ (рег. № 60738-15): погрешность синхронизации шкалы времени выходного сигнала частотой 1 Гц (1 PPS) относительно шкалы времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS ± 1 мкс.
Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа «Навигационно-криптографические модули «НКМ-К». Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к программно-аппаратным шифровальным (криптографическим) средствам блокам СКЗИ тахографа «Навигационно-криптографические модули «НКМ-К»
1 ГОСТ Р 8.750-2011. ГСИ. Государственная поверочная схема для координатновременных средств измерений.
2 Программно-аппаратные шифровальные (криптографические) средства блоки СКЗИ тахографа «Навигационно-криптографические модули «НКМ-К». ИПФШ.467756.004ТУ.
