Газоанализаторы SPM Z-purge, 62968-15

Назначение

Г азоанализаторы SPM Z-purge (далее - газоанализаторы) предназначены для измерения объемной доли этилхлорформиата (ЭХФ) в воздухе рабочей зоны.

Описание

Принцип действия газоанализаторов - фотоколориметрический, основан на определении интенсивности света в видимой области спектра, отраженного от окрашенного участка индикаторной ленты (ИЛ) Chemcassette. Изменение интенсивности отраженного светового потока в результате химической реакции между ЭХФ и реагентом, нанесенным на ленту, приводит к изменению величины тока, регистрируемой детектором. Величина сигнала детектора определяется количеством света, отраженного от ИЛ, а интенсивность окраски индикаторной ленты является функцией количества вещества, прореагировавшего с индикаторной рецептурой ИЛ.

Газоанализаторы представляют собой одноблочные автоматические приборы непрерывного действия, применяются в комплекте с преобразователями первичными измерительными ленточными (бумажной индикаторной лентой ЕР Chemcassette).

В состав газоанализатора входят:

-    оптическая система (детектор);

-    встроенный микропроцессор, осуществляющий в том числе обработку полученного детектором сигнала и расчет объемной доли ЭХФ в ppb (млд-1), значения которой автоматически выводятся на ЖК- дисплей;

-    насос.

Дополнительно газоанализатор оснащен системой продувки Z-purge для его очистки от газов и от внешних загрязнений.

В качестве продувочного газа в системе продувки Z-purge используется очищенный воздух или азот газообразный по ГОСТ 9293-74.

На лицевой панели газоанализатора расположены: оптическая система, кассета с индикаторной лентой, дисплей, клавиши включения/выключения, проверки и сброса аварийной сигнализации, клавиша отключения реле, индикаторы (светодиоды) состояния системы и отключения реле.

Включение газоанализатора осуществляется при помощи ключа ChemKey SPM, в памяти процессора которого запрограммированы тип определяемого компонента и уровни срабатывания сигнальной концентрации.

Газоанализаторы устанавливаются стационарно в точке отбора пробы в вертикальном положении. Для линии отбора проб воздуха используются фторопластовые трубки. Для исключения возможности занижения значений концентраций ЭХФ максимальная длина линии ввода воздуха, содержащего ЭХФ, не должна превышать 3 м.

Газоанализатор имеет обыкновенное исполнение, применяется во взрывоопасных зонах только с использованием специального взрывозащищенного кожуха (шкафа), имеющего Сертификат соответствия требованиям технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»

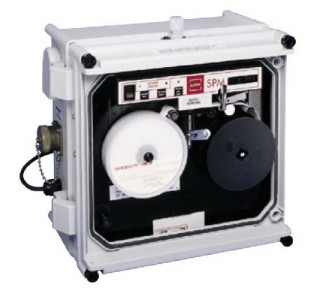

Внешний вид газоанализатора представлен на рисунках 1 и 2.

Программное обеспечение

Г азоанализаторы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем специально для решения задач измерения содержания определяемого компонента. Программное обеспечение осуществляет функции:

-    запуск процедуры анализа;

-    расчет содержания определяемого компонента;

-    отображение результатов измерений на ЖК- дисплее газоанализатора;

-    контроль целостности программных кодов ПО, настроечных и калибровочных констант;

-    контроль внутренних параметров газоанализатора (индикаторной ленты);

-    контроль уровней сигналов тревоги;

-    контроль общих неисправностей.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077—2014.

Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Технические характеристики

1 Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в таблице 2.

Таблица 2

2    Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности: 0,5.

3    Предел допускаемого изменения выходного сигнала (показаний) при непрерывной работе в течение 24 ч, в долях от предела допускаемой основной погрешности: 0,5.

4    Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочих условий на каждые 10 оС, в долях от пределов допускаемой основной погрешности, ± 0,5.

5    Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности анализируемого воздуха от 15 до 60 % и от 60 до 90 %, в долях от пределов допускаемой основной погрешности, ± 0,5.

6    Предел допускаемой суммарной дополнительной погрешности от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, перечень и содержание которых указан в п.13, в долях от пределов допускаемой основной погрешности: 0,5.

7    Время одного цикла измерений, не более: 300 с.

8    Напряжение питания от сети переменного тока частотой (50±1) Гц: (230±23) В.

9    Потребляемая мощность, В А, не более: 1200.

10    Габаритные размеры, мм, не более: длина - 305, ширина - 178, высота - 305.

11    Масса газоанализатора, кг, не более: 11.4.

12    Условия эксплуатации:

диапазон температуры окружающей среды от 5 до 40 °С; диапазон атмосферного давления от 84 до 106,7 кПа; относительная влажность воздуха до 90 % без конденсации влаги.

13    Параметры и состав анализируемой газовой смеси:

-    температура газовой смеси на входе газоанализатора, оС    от 5 до 40,

-    содержание неизмеряемых компонентов: H2S (сероводород), Cl2 (хлор), C2H3Cl (винилхлорид), HCI (хлористый водород), C2H4 (этилен), не более санитарных норм (ПДК воздуха рабочей зоны) по ГОСТ 12.1.005, COCl2 (фосген) должен отсутствовать.

14    Средний срок службы газоанализаторов: 8 лет.

15    Средняя наработка на отказ 24 000 ч (при доверительной вероятности Р=0,95).

16    Срок годности преобразователя (индикаторной ленты ЕР Chemcassette при установке в газоанализатор), не более: 30 дней. Дата истечения срока действия указана на этикетке.

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на заднюю панель газоанализатора в виде наклейки.

Комплектность

Комплектность поставки газоанализаторов SPM Z-purge представлена в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП 242-1917-2015 «Газоанализаторы SPM Z-purge. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» « 31 » июля 2015 г.

Основные средства поверки:

-    рабочий эталон 1-го разряда - генератор газовых смесей ГГС (исп. ГГС-Р, ГГС-К) по ШДЕК.418313.900 ТУ (№ 45189-10 в Госреестре СИ РФ) в комплекте со стандартными образцами состава: газовые смеси этилхлорформиат/N^ в баллонах под давлением по ТУ 6-16-2956-92, ГСО № 10659-2015;

-    поверочный нулевой газ - воздух,

-    генератор влажного газа ГВГ-902 по ШДЕК 418313.900 ТУ ( № 60571-15 в Госреестре СИ РФ), диапазон воспроизведения относительной влажности от 1 до 93 %, пределы допускаемой абсолютной погрешности по относительной влажности ± 1 %.

СИ по документу МИ-242-7-2015 «Методика измерений молярной доли этилхлорформиата в газовых смесях газохроматографическим методом»:

-    хроматограф газовый 7890A Series II Network GC System (№52326-12 в Госреестре СИ РФ) с детектором масс-селективным Agilent 5975, Фирма "Agilent Technologies", США, (№ 37962-08 в Госреестре СИ РФ).

Сведения о методах измерений

Методика измерений приведена в документе «Газоанализаторы SPM Z-purge. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к газоанализаторам SPM Z-purge

1    ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

2    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

3    ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны.
