Нагрузки электронные программируемые серий EA-EL 3000, EA-EL 9000, EA-ELR 9000 (далее - нагрузки) предназначены для формирования сопротивления электрического тока и измерений напряжения и силы постоянного тока.
Нагрузки электронные программируемые серий EA-EL 3000, EA-EL 9000, EA-ELR 9000 (далее - нагрузки) предназначены для формирования сопротивления электрического тока и измерений напряжения и силы постоянного тока.
| Номер в госреестре | 62972-15 |
| Наименование СИ | Нагрузки электронные программируемые |
| Обозначение типа СИ | EA-EL 3000, EA-EL 9000, EA-ELR 9000 |
| Изготовитель | "EA Elektro-Automatik GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 12.11.2025 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Нагрузки электронные программируемые серий EA-EL 3000, EA-EL 9000, EA-ELR 9000 (далее - нагрузки) предназначены для формирования сопротивления электрического тока и измерений напряжения и силы постоянного тока.
Конструктивно нагрузки изготавливаются в стоечном варианте для установки в 19-ти дюймовую стойку.
Нагрузка представляет собой электрическое сопротивление переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы постоянного тока на входе нагрузки и выбранными режимами работы. Изменяемое электрическое сопротивление имитирует подключение нагрузки к блокам питания или батареи для определения их параметров.
Нагрузки обеспечивают работу в режимах стабилизации силы и напряжения постоянного тока, мощности и входного сопротивления. Модификации нагрузок отличаются друг от друга номинальными значениями номинальными значениями воспроизводимых параметров, габаритными размерами и массой.
Модификации ELR отличаются от модификаций EL возможностью возврата электроэнергии в сеть, наличием сенсорного экрана и встроенного генератора сигналов.
Встроенный генератор сигналов обеспечивает воспроизведение прямоугольных, треугольных, трапецеидальных, синусоидальных сигналов, и сигналов произвольной формы без нормируемых метрологических характеристик. Нагрузки могут соединяться параллельно для наращивания входной мощности в режимах стабилизации силы, напряжения постоянного тока, мощности.
Нагрузки серии EA-EL 9000 с индексом HP отличаются от нагрузок серии EA-EL 9000 возможностью поддержание номинальной входной мощности без ограничений, вызванных нагревом нагрузки.
Нагрузки могут быть по заказу оборудованы следующими интерфейсами: аналоговый (0-5 или 0-10 В), USB, LAN, GPIB, CAN, ProfiNet, Modbus, DeviceNet, RS232.

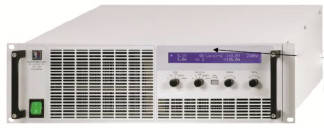

Внешний вид нагрузок приведен на рисунках 1 - 8.
От несанкционированного доступа нагрузки защищаются наклейками, которые наносятся в месте примыкания верхней крышки и задней стенки нагрузки с правой стороны.
Программное обеспечение (ПО) предназначено для управления работой нагрузок. ПО является встроенным. Идентификационные данные метрологически значимых частей ПО представлены в таблицах 1-2.
|
Таблица 1 - Нагрузки электронные прог |
раммируемые серий EA-EL 3000, EA-EL 9000 |
||
|
Идентификационные данные (признаки) |
Значения |
||
|
Идентификационное наименование ПО |
KE |
||
|
Номер версии (идентификационный номер) ПО |
V2.04 и выше |
||
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
||
|
Алгоритм вычисления идентификатора ПО |
- |
||
|
Таблица 2 - Нагрузки электронные прог |
раммируемые серии EA-ELR 9000 |
||
|
Идентификационные данные (признаки) |
Значения |
||
|
Идентификационное наименование ПО |
KE |
HM |
OR |
|
Номер версии (идентификационный номер) ПО |
V2.04 и выше |
V2.02 и выше |
V1.0.18 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
- |
|
Алгоритм вычисления идентификатора ПО |
- |
- |
- |
Доступ к метрологически значимым частям ПО отсутствует. Защита от непреднамеренных и преднамеренных изменений не требуется, соответствует уровню «Низкий» в соответствии с Р 50.2.077-2014.
|
Место нанесения знака утверждения типа |
||
|
НК а “ т |
||
ОСКЕСПЮИСЮМ)
Место нанесения знака утверждения типа
С
Рисунок 3 - внешний вид нагрузок серии EA-EL 9000 для мощности 2400
Tf
к
о
'С
X
о
я
о\
со
X
а>
Е
х
х
Sc
со
К
X
РЭ
Ч
43
'С
03
О
Я
о
<т>
43
К
к
и
>
и г
40
о
о
о
и
&Q
2
о
В
х
о
о
н
К
-р*.
00
о
о
td
н
1-4 1-^i
Г~1' ■ в
Лист № 4 Всего листов 9
Основные метрологические и технические характеристики нагрузок приведены в таблицах 3-8.
Таблица 3
|
Исполнение |
Максимальные значения |
||||
|
Мощность, Вт |
Напряжение, В |
Сила тока, А |
Электрическое сопротивление, Ом |
Масса, кг, не более |
|
|
EA-EL 3160-60 |
400 |
160 |
60 |
10; 400 |
6 |
|
EA-EL 3400-25 |
400 |
400 |
25 |
40; 800 |
|
|
EA-ELR 9080-170 |
3500 |
80 |
170 |
0.01...12 |
17 |
|
EA-ELR 9250-70 |
3500 |
250 |
70 |
0.09...120 |
|
|
EA-ELR 9500-30 |
3500 |
500 |
30 |
0.42...480 |
|
|
EA-ELR 9750-22 |
3500 |
750 |
22 |
0.8...1100 |
|
|
EA-ELR 9080-340 |
7000 |
80 |
340 |
0.005...6 |
24 |
|
EA-ELR 9250-140 |
7000 |
250 |
0...140 |
0.04...60 |
|
|
EA-ELR 9500-60 |
7000 |
500 |
0. 6 о |
0.21...240 |
|
|
EA-ELR 9750-44 |
7000 |
750 |
.4 0. |
0.43...550 |
|
|
EA-ELR 91000-30 |
7000 |
1000 |
0...30 |
0.83...950 |
|
|
EA-ELR 9080-510 |
10500 |
80 |
0...510 |
0.003...4 |
31 |
|
EA-ELR 9250-210 |
10500 |
250 |
0...210 |
0.03...40 |
|
|
EA-ELR 9500-90 |
10500 |
500 |
0. 9 о |
0.14...160 |
|
|
EA-ELR 9750-66 |
10500 |
750 |
0...66 |
0.29...360 |
|
|
EA-ELR 91500-30 |
10500 |
1500 |
0...30 |
1.2...1450 |
|
|
EA-EL 9080-200 (НР) |
2400 |
80 |
200 |
5; 100 |
16 (18) |
|
EA-EL 9160-100 (НР) |
2400 |
160 |
100 |
10; 200 |
16 (18) |
|
EA-EL 9400-50 (НР) |
2400 |
400 |
50 |
10; 400 |
16 (18) |
|
EA-EL 9750-25 (НР) |
2400 |
750 |
25 |
40; 800 |
16 (18) |
|
EA-EL 9500-50 НР |
2400 |
500 |
50 |
15; 300 |
18 |
|
EA-EL 9080-400 (НР) |
4800 |
80 |
400 |
2,5; 50 |
26 (35) |
|
EA-EL 9160-200 (НР) |
4800 |
160 |
200 |
5; 100 |
26 (35) |
|
EA-EL 9400-100 (НР) |
4800 |
400 |
100 |
5; 200 |
26 (35) |
|
EA-EL 9750-50 (НР) |
4800 |
750 |
50 |
20; 400 |
26 (35) |
|
EA-EL 9080-600 (НР) |
7200 |
80 |
600 |
1,2; 25 |
36 (53) |
|
EA-EL 9160-300 (НР) |
7200 |
160 |
300 |
2,5; 50 |
36 (53) |
|
EA-EL 9400-150 (НР) |
7200 |
400 |
150 |
5; 100 |
36 (53) |
|
EA-EL 9750-75 (НР) |
7200 |
750 |
75 |
15; 300 |
36 (53) |
|
EA-EL 9500-150 НР |
7200 |
500 |
150 |
5; 100 |
53 |
Таблица 4
|
Наименование характеристики |
Значение для параметров |
|||
|
Напряжение |
Сила тока |
Мощность |
Сопротивление |
|
|
Пределы допускаемой погрешности измерений |
±0,001Umax (±0,002 Umax Для моделей EA-EL 9750-25 (НР); EA-EL 9500-50 НР EA-EL 9750-75) |
±0,002 I max |
±0,02Pmax |
±(0,02 R + 0,003 К) |
|
К - численное значение максимальной силы тока (Imax) в Ом |
||||
|
Наименование характеристики |
Значение для параметров |
|||
|
Напряжение |
Сила тока |
Мощность |
Сопротивле ние |
|
|
Пределы допускаемой основной приведенной к максимальному значению погрешности измерений при температуре 23±5 °С, % |
±0,3 |
±0,4 |
см. таблицу 6 |
±2+0,3 Imax |
|
Пределы допускаемой дополнительной приведенной к максимальному значению погрешности установки, вызванной отклонением напряжения питания от номинального на ± 10 %, % |
±0,02 |
±0,05 |
±0,05 |
не нормируется |
|
Пределы допускаемой дополнительной приведенной к максимальному значению погрешности установки, вызванной изменением нагрузки от 0 до 100 %, % |
±0,05 |
±0,15 |
±0,75 |
не нормируется |
|
Пределы допускаемой дополнительной приведенной к максимальному значению погрешности, вызванной изменением температуры окружающей среды от 0 до 18 и от 28 до 50 °С, %/ °С |
±0,01 |
±0,01 |
не нормируется |
не нормируется |
|
Пределы допускаемой приведенной к максимальному значению погрешности индикации воспроизводимого сигнала, % |
±0,2 |
±0,2 |
±0,2 |
±0,2 |
Таблица 6
|
Исполнения |
Пределы допускаемой основной приведенной к максимальному значению погрешности измерений мощности |
|
EA-ELR 9080-170 |
1,25 |
|
EA-ELR 9250-70 |
1,5 |
|
EA-ELR 9500-30 |
1,4 |
|
EA-ELR 9750-22 |
1,5 |
|
EA-ELR 9080-340 |
1,3 |
|
EA-ELR 9250-140 |
1,5 |
|
EA-ELR 9500-60 |
1,4 |
|
EA-ELR 9750-44 |
1,5 |
|
EA-ELR 91000-30 |
1,4 |
|
EA-ELR 9080-510 |
1,3 |
|
EA-ELR 9250-210 |
1,5 |
|
EA-ELR 9500-90 |
1,4 |
|
EA-ELR 9750-66 |
1,5 |
|
EA-ELR 91500-30 |
1,4 |
Таблица 7
|
Исполнения |
Габаритные размеры (ширина х высота х глубина), мм, не более |
|
Серия EA-EL 3000 |
240 х 120 х 300 |
|
Серия EA-ELR 9000 |
483 х 133 х 714 |
|
EA-EL 9000 для мощности 2400 Вт |
483 х 88 х 460 |
|
EA-EL 9000 HP для мощности 2400 Вт |
483 х 133 х 460 |
|
EA-EL 9000 для мощности 4800 Вт |
483 х 177 х 460 |
|
EA-EL 9000 HP для мощности 4800 Вт |
483 х 267 х 460 |
|
EA-EL 9000 для мощности 7200 Вт |
483 х 267 х 460 |
|
EA-EL 9000 HP для мощности 7200 Вт |
483 х 400 х 460 |
Таблица 8
|
У словия эксплуатации |
|
|
Температура окружающего воздуха, °С |
от 0 до 50 |
|
Относительная влажность воздуха при температуре 30 °С, % |
до 80 (без конденсации влаги) |
|
Напряжение питания, В Частота Гц |
115/230 ± 10% 50/60 ± 10% |
наносится на лицевую панель нагрузки в виде наклейки и на титульные листы эксплуатационной документации типографским методом.
Комплект поставки приведен в таблице 9.
Таблица 9
|
Наименование |
Количество |
Примечание |
|
Нагрузка электронная программируемая серии EA-EL 3000 или серии EA-EL 9000 или серии EA-ELR 9000 |
1 шт. |
Модель по заказу |
|
Руководство по эксплуатации |
1 шт. |
|
|
Методика поверки 651-15-04 МП |
1 шт. |
осуществляется по документу 651-15-04 МП «Инструкция. Нагрузки электронные программируемые серий EA-EL 3000, EA-EL 9000, EA-ELR 9000. Методика поверки», утвержденному первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в июле 2015 г.
Основные средства поверки:
- мультиметры цифровые 34401А - 2 шт. (Госреестр № 54848-13), пределы измерений напряжения постоянного тока от 100 мВ до 1000 В, пределы допускаемой относительной погрешности измерений ± 0,0085 %.
- шунты токовые АКИП-7501 (Госреестр №№ 49121 - 49128) , номинальные сопротивления 10; 1; 0,1; 0,01 Ом, максимальная сила тока 200 А, пределы допускаемой погрешности по сопротивлению ± 0,02 %
- шунты измерительные постоянного тока 9320А-100 (Госреестр № 55119-13), номинальное сопротивление 0,1 мОм, максимальная сила тока 1000 А, пределы допускаемой погрешности по сопротивлению ± 0,025 %.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Нагрузки электронные программируемые серий EA-EL 3000, EA-EL 9000, EA-ELR 9000. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к нагрузкам электронным программируемым серий EA-EL 3000, EA-EL 9000, EA-ELR 9000
Техническая документация фирмы-изготовителя.
