| Номер в госреестре | 62974-15 |
| Наименование СИ | Видеоэндоскопы измерительные |
| Обозначение типа СИ | VUCAM XO |
| Изготовитель | "viZaar industrial imaging AG", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 31.12.2020 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Видеоэндоскопы измерительные VUCAM XO (далее по тексту - видеоэндоскопы) предназначены для измерений линейных размеров поверхностных дефектов типа трещин, забоин, прогаров, коррозии и т.п. при проведении визуального обследования объектов и деталей в труднодоступных местах различных механизмов, машин и оборудования, в том числе в водной среде.
В видеоэндоскопах используется стереоскопический принцип трехмерных измерений дефектов в широком диапазоне углов обзора. Суть метода заключается в съемке объектов под разными углами с помощью двух камер, расположенных на одной линии на известном расстоянии (базой) друг от друга. На полученных изображениях (от обеих камер) оператор выделяет тождественные точки объекта измерения. База соотносится с выделенными точками, рассчитываются координаты выбранных точек в пространстве с применением специального программного обеспечения.
Видеоэндоскопы состоят из системного блока, оптического адаптера (объектива) и зонда. На системном блоке имеется жидкокристаллический сенсорный экран. Видеоэндоскопы оснащаются оптическими адаптерами (объективами) для прямых и боковых стереоскопических измерений.

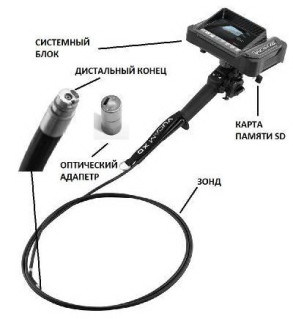

Внешний вид видеоэндоскопов показан на рис. 1.
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится нанесение пломбирующей этикетки на заднюю часть корпуса системного блока (см. рис. 2).
Для работы с видеоэндоскопами применятся программное обеспечение (далее - ПО) «INVIZ SRV», устанавливаемое на персональный компьютер. С помощью указанного ПО реализуется хранение и передача результатов измерений, а также постобработка измеренных данных.
Идентификационные данные программного обеспечения:
| Идентификационное наименование ПО | INVIZ SRV |
| Номер версии (идентификационный номер) ПО, не ниже | 1.02 |
| Цифровой идентификатор ПО | 65110BA3 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC32 |
Программное обеспечение защищено ключами электронной и аппаратной защиты разной степени от непреднамеренных и преднамеренных изменений и соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.
| Наименование характеристики | Значение характеристики |
| Диапазон измерений глубины (высоты), мм | от 0,1 до 2,0 |
| Пределы допускаемой относительной погрешности измерений глубины (высоты), % | 10 |
| Диапазон измерений длины (ширины), мм | от 0,1 до 3,0 |
| Пределы допускаемой относительной погрешности измерений длины (ширины), % | 10 |
| Электрическое питание: - аккумуляторная батарея, В - блок питания (сетевой адаптер) переменного тока • частота, Гц • напряжение, В | 6,4 50±1 220 (-15% +10%) |
| Наименование характеристики | Значение характеристики |
| Потребляемая мощность, не более, Вт | 600 |
| Рабочий диапазон температур, °C | от плюс 5 до плюс 45 |
| Относительная влажность воздуха, не более, % | 90 |
| Г абаритные размеры, (Высота х Длина х Ширина) не более, мм | 135 х 290 х 200 |
| Масса, не более, кг | 1,7 |
наносится на титульный лист руководства по эксплуатации типографическим типом (методом печати).
| Наименование | Количество |
| Видеоэндоскоп VUCAM XO | 1 |
| Измерительный набор, включая измерительные стерео адаптеры (объективы) прямого и бокового обзора | 1 |
| Карта памяти формата SD | 1 |
| Адаптер переменного тока | 1 |
| Кейс для оптического адаптера | 1 |
| Диск с ПО «INVIZ SRV» | 1 |
| Плечевой ремень | 1 |
| Зарядное устройство для сменных аккумуляторов | 1 |
| Руководство по эксплуатации | 1 |
| Кейс для переноски | 1 |
| Аппаратная защита HASP HL или YUBIKEY | 1 |
| Методика поверки | 1 |
осуществляется по документу МП АПМ 48-15 «Видеоэндоскопы измерительные VUCAM XO. Методика поверки», утверждённому ООО «Автопрогресс-М» в ноябре 2015 года.
Знак поверки наносится на свидетельство о поверке.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- меры длины концевые плоскопараллельные, 4-го разряда, ГОСТ 9038-90;
- пластина плоская стеклянная ПИ-120, КТ 2, ГОСТ 2923-75.
приведены в документе: «Видеоэндоскопы измерительные VUCAM XO. Руководство пользователя».
Нормативные и технические документы, устанавливающие требования к видеоэндоскопам измерительным VUCAM XO
1. Техническая документация «viZaar industrial imaging AG», Германия.
| Зарегистрировано поверок | 10 |
| Поверителей | 3 |
| Актуальность данных | 18.09.2024 |
