Спектрофотометры диодно-матричные SA 500, 62976-15

62976-15
Спектрофотометры диодно-матричные SA 500 (далее - спектрофотометры) предназначены для измерений спектральной оптической плотности жидких и твердых проб различного происхождения.
Карточка СИ
Номер в госреестре 62976-15
Наименование СИ Спектрофотометры диодно-матричные
Обозначение типа СИ SA 500
Изготовитель "PHARMA TEST Apparatebau AG", Германия
Год регистрации 2015
Срок свидетельства 31.12.2020
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Спектрофотометры диодно-матричные SA 500 (далее - спектрофотометры) предназначены для измерений спектральной оптической плотности жидких и твердых проб различного происхождения.

Описание

Принцип работы спектрофотометров основан на разложении излучения в спектр и измерении ослабления излучения при прохождении его через анализируемый образец. В спектрофотометре излучение проходит через пробу и фокусируется на входной щели полихроматора. Диспергирующий элемент вызывает спектральное разложение излучения. В качестве диспергирующего элемента применяется голографическая решетка, свободная от сферических аберраций. Затем разложенное излучение проецируется на детектор. В качестве детектора используется диодная матрица, регистрирующая интенсивность излучения во всей спектральной области. Каждому диоду отнесена определенная очень узкая часть спектра. Считывание информации происходит одновременно со всех диодов. Поскольку регистрация спектров происходит очень быстро, временные интервалы между измерением образца сравнения и измерением анализируемого образца минимальны. Это обеспечивает получение корректных результатов даже при изменении условий окружающей среды, в том числе температуры, к которой особенно чувствительны полупроводниковые детекторы.

Конструктивно спектрофотометр может представлять собой как стационарный настольный прибор, так и спектрофотометр может быть встроен в автоматический тестер растворения таблеток DTS 800 (далее - DTS 800). Спектрофотометры оснащены кюветодержателем, предназначенным для установки стандартных кювет на 8 или 16 позиций; ламповым модулем, вмещающим дейтериевую и вольфрамовую лампы, и диодно-матричным детектором с волновым диапазоном от 200 до 900 нм.

Управление спектрофотометром, выбор режимов измерений и контроль параметров, обработка оптических спектров излучений, получение результатов измерений осуществляется с помощью компьютера со специальным программным обеспечением.

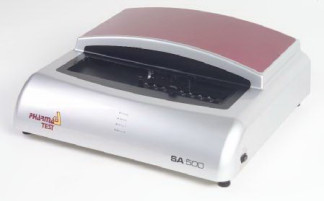

Внешний вид спектрофотометра SA 500 представлен на рисунке 1.

Внешний вид автоматического тестера растворения таблеток DTS 800 со встроенным спектрофотометром SA 500, представлен на рисунке 2.

Рисунок 2 - Внешний вид автоматического тестера растворения таблеток DTS 800 со встроенным спектрофотометром SA 500:

1    - место нанесения знака поверки

2    - передняя панель спектрофотометра

Программное обеспечение

Спектрофотометры оснащены программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или на принтер.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Для отдельного настольного

Для встроенного в DTS 800

Идентификационное наименование ПО

TIDAS DAQ

Argus/Di ssoluti on

Номер версии ПО (идентификационный номер ПО)

Не ниже 3.12.00

Не ниже 4.0.0015

Цифровой идентификатор ПО

7B8DA800BEBB55C 17DFD6A1FB420BD E6

EDF2A5E96BEC

469DA3F64E9B

DD386111

Другие идентификационные данные (алгоритм вычисления цифрового идентификатора ПО)

MD5

MD5

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Метрологические характеристики нормированы с учетом ПО и приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики

Наименование характеристики

Значение характеристики

Спектральный диапазон, нм

от 200 до 900

Диапазон измерений оптической плотности, Б

от 0 до 2

Пределы допускаемой абсолютной погрешности измерений оптической плотности, Б

± 0,06

Пределы допускаемой абсолютной погрешности измерений длины волны, нм

± 2,0

Спектральное разрешение, нм

0,8

Время измерения одного спектра, с

2

Количество диодов

1024

Габаритные размеры (ДхШхВ), мм:

-    настольного спектрофотометра

-    прибора DST 800 со встроенным спектрофотометром

680x190x250

850x580x500

Масса, кг:

-    настольного спектрофотометра

-    прибора DST 800 со встроенным спектрофотометром

11

103

Потребляемая мощность, В • А, не более

85

Напряжение питания частотой (50±1) Гц, В

220 ± 22

Условия эксплуатации:

-    диапазон температур окружающего воздуха, °C

-    относительная влажность воздуха, %

от 18 до 25 не более 80

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений

приведена в таблице 3 для отдельного настольного прибора и в таблице 4 для варианта спектрофотометра, встроенного в автоматический тестер растворения таблеток DTS 800.

Таблица 3 - Комплектность средства измерений

Наименование

Количество, шт.

Спектрофотометр SA 500 диодно-матричный

1

Программное обеспечение Tidas DAQ

1

Руководство по эксплуатации

1

Методика поверки МП 25-251-2015

1

Таблица 4 - Комплектность средства измерений

Наименование

Количество, шт.

Автоматический тестер растворения таблеток DTS 800 с встроенным спектрофотометром SA 500 диодно-матричным

1

Программное обеспечение Argus / Dissolution

1

Руководство по эксплуатации

1

Методика поверки МП 25-251-2015

1

Поверка

осуществляется по документу МП 25-251-2015 «ГСИ. Спектрофотометры диодно-матричные SA 500. Методика поверки», утвержденному ГЦИ СИ ФГУП "УНИИМ" 30.10.2015 г.

Эталоны, используемые при поверке:

- эталон единиц спектральных коэффициентов пропускания, оптической плотности и значений максимумов полос поглощения по ГОСТ Р 8.557-2007 (границы абсолютной погрешности спектрального коэффициента направленного пропускания ± (0,25-0,5) % при Р=0,95 в спектральном диапазоне от 250 до 900 нм; границы абсолютной погрешности оптической

ЛТ

0,43 —

плотности при ±    ТБ при Р=0,95 в диапазоне измерений от 0 до 2 Б).

Сведения о методах измерений

Методика измерений представлена в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к спектрофотометрам диодно-матричным SA 500

ГОСТ 8.557-2007 ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм;

Техническая документация изготовителя PHARMA TEST Apparatebau AG, Германия.
