| Номер в госреестре | 62978-15 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | EFT GH1 GNSS |
| Изготовитель | ООО "Эффективные технологии", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 31.12.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая «EFT GH1 GNSS» (далее - приемники) предназначена для измерений приращений координат и длин базисов.
Приемник представляет собой изделие в едином корпусе, с цветным экраном, с резиновыми заглушками на портах и специальным креплением на руку из прорезиненой ткани на задней части корпуса. Корпус из прочного пластика обеспечивает защиту внутренних модулей от внешних воздействий. На поверхности корпуса предусмотрены разъемы для подключения внешней приемной ГНСС-антенны, питания и зарядки аккумуляторной батареи, USB-порт для обмена данными.
Принцип действия приемника основан на получении данных от спутников глобальных навигационных систем и их последующей обработке.
Приемник обладает следующими возможностями:
- одновременное использование спутников систем ГЛОНАСС, GPS, BEIDOU, GALILEO;
- использование технологий подавления многолучевости;
- подключение внешней антенны для улучшение приема сигналов ГНСС;
- отображать данные в реальном времени на экране без использования дополнительных устройств.

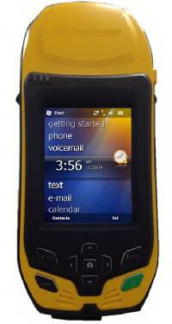

Внешний вид приемника с указанием места пломбировки от несанкционированного доступа и места нанесения знака утверждения типа приведен на рисунках 1 и 2.
Приемники поставляются со встроенным программным обеспечением (далее ПО) «SurvCE». Данное ПО позволяет осуществлять измерительный процесс в полевых условиях.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | SurvCE |
| Номер версии (идентификационный номер ПО) | 4.05 и выше |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления идентификатора ПО | - |
Метрологически значимая часть ПО приемников и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Низкий» в соответствии с Р 50.2.077-2014.
приемников приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Частотный диапазон | 120 каналов ГЛОНАСС: L1, L2; GPS: L1, L2, L2C; GALILEO: E1, E5b; BEIDOU: B1, B2; SBAS: L1, поддержка WAAS, EGNOS и MSAS; QZSS: L1 |
| Режим «Автономный» Пределы допускаемой абсолютной погрешности определения координат, мм: L1 L1+L2 | ±31500 ±3 1200 |
| Режимы «Статика» и «Быстрая статика» Пределы допускаемой абсолютной погрешности измерений длины базиса, мм: в плане по высоте (диапазон длин базисов, км: от 0,07 до 30) | ± 3(5 + 0,5-10-6-D) ± 3(10,0 + 0,5-10-6-D) Здесь и далее D - измеренная длина базиса в миллиметрах |
| Режимы «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» Пределы допускаемой абсолютной погрешности измерений длины базиса, мм: в плане по высоте (диапазон длин базисов, км: от 0,07 до 30) | ± 3(10 + 1,0-10-6-D) ± 3(20 + 1,0-10-6-d) |
| Наименование характеристики | Значение характеристики |
| Режим «Дифференциальные кодовые измерения» Пределы допускаемой абсолютной погрешности определения координат, мм: в плане по высоте (диапазон работы режима, км: от 0,07 до 30) | ±3-250 ± 3 500 |
| Напряжение питания постоянного тока, В | 12 |
| Диапазон рабочих температур, °С | от минус 35 до 70 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 236x105x62 |
| Масса, кг, не более | 0,93 |
наносится в виде наклейки на заднюю панель приемника и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки приведен в таблице 3.
Таблица 3
| Наименование | Количество, шт. |
| 1 Аппаратура геодезическая спутниковая «EFT GH1 GNSS» | 1 |
| 2 Зарядное устройство | 1 |
| 3 Руководство по эксплуатации | 1 |
| 4 Сумка для переноски | 1 |
| 5 Внешняя ГНСС-антенна (опционально) | 1 |
| 6 Кабель для внешней ГНСС-антенны (опционально) | 1 |
| 7 Паспорт | 1 |
| 8 Методика поверки | 1 |
осуществляется в соответствии с документом EFT GH1 GNSS. 001 МП «Инструкция. Аппаратура геодезическая спутниковая «EFT GH1 GNSS». Методика поверки», утвержденным первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 24 августа 2015 г.
Основные средства поверки:
- эталонные базисы длины 2-го разряда по ГОСТ Р 8.750-11, пределы допускаемой абсолютной погрешности длин линий базиса между геодезическими пунктами ± (2 10-6D) мм, где D - длина базиса в миллиметрах;
- имитатор сигналов СН-3803М, рег. № 54309-13, пределы среднего квадратического отклонения случайной составляющей основной погрешности формирования беззапросной дальности до НКА СНС ГЛОНАСС и GPS:
- по фазе дальномерного кода 0,1 м,
- по фазе несущей частоты 0,0001 м.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверителя.
Аппаратура геодезическая спутниковая «EFT GH1 GNSS». Руководство по эксплуатации EFT GH1 GNSSTO.
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой «EFT GH1 GNSS»
1 ГОСТ Р 53606-2009 «ГНСС. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения».
2 ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений».
3 Аппаратура геодезическая спутниковая «EFT GH1 GNSS». Технические условия ТУ 6811 -002-60438719-2015.
| Зарегистрировано поверок | 97 |
| Поверителей | 3 |
| Актуальность данных | 08.12.2024 |
