| Номер в госреестре | 62985-16 |
| Наименование СИ | ГНСС-приемники спутниковые геодезические многочастотные |
| Обозначение типа СИ | GEON G2 |
| Изготовитель | "SANDING OPTIC-ELECTRICS INSTRUMENT CO., LTD.", Китай |
| Год регистрации | 2016 |
| Срок свидетельства | 21.01.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
ГНСС-приемники спутниковые геодезические многочастотные GEON G2 (далее - приемники) предназначены для измерений приращений координат и длин базисов.
Приемник конструктивно представляет собой изделие в едином пыле- и влагозащищенном корпусе, вмещающее 220-канальный приёмник радиосигналов с высокоточной спутниковой геодезической антенной, микроконтроллер с внутренней памятью и встроенным программным обеспечением G2_firmware, GSM/GPRS-модем, УКВ-модем, устройство связи Bluetooth и съемную аккумуляторную батарею.
Конструкция приемника в процессе эксплуатации не предусматривает механических и электронных внешних регулировок. Пломбирование крепёжных винтов корпуса прибора не производится, все внутренние крепежные винты залиты пломбирующим лаком.
Принцип действия основан на получении данных от спутников глобальных навигационных систем и их последующей обработке.
Управление осуществляется с помощью кнопочной панели управления, расположенной на боковой стороне корпуса приемника, или с помощью внешнего устройства - контроллера. Панель управления оснащена кнопкой питания, многофункциональной кнопкой, а также 6-ю светодиодными индикаторами, информирующими пользователя о статусе приемника, канале связи, о статусе беспроводного подключения внешних устройств, о количестве видимых спутников, об уровне заряда аккумуляторной батареи и типе источника электропитания. В нижней части корпуса приемника расположены 8-контактный порт для связи с персональным компьютером или контроллером, 5-контактный порт для подключения к внешнему каналу передачи данных или к внешнему источнику питания, разъемы для подключения УКВ и GSM7GPRS антенны. Разъемы и порты приемника защищены специальными заглушками.
Электропитание приемника GEON G2 осуществляется от съемной аккумуляторной батареи, расположенной во внутреннем отсеке нижней части корпуса, или от внешнего источника электропитания для работы в непрерывном режиме.

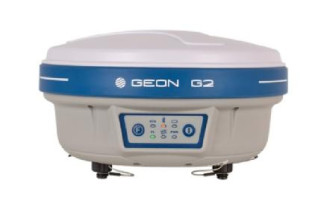

Внешний вид приемника с указанием места пломбировки от несанкционированного доступа и места нанесения знака утверждения типа приведен на рисунках 1 и 2.
\
- -\v
ЩШ X
а б
а - место пломбировки б - место нанесения наклейки со знаком утверждения типа (верхняя панель)
Рисунок 2 - Внешний вид приемника со стороны нижней панели
Приемники имеют встроенное программное обеспечение «G2_firmware»; программное обеспечение «FSPro» и «SurvCE_Mobile_4.05», устанавливаемое в контроллер; офисное программное обеспечение «GPSPro», устанавливаемое на персональный компьютер. С помощью указанного программного обеспечения обеспечивается взаимодействие узлов приборов, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных. Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентиф икационное данные (признаки) | Значение | |||
| Идентиф икационное наименование ПО | G2_F140508.dat | SurvCE_Mobile 4.05.exe | FSPro.exe | GPSPro.exe |
| Номер версии (идентификационный номер ПО) | F140508 | 4.05 | 3.0 | 4.0 |
| Цифровой идентификатор ПО | - | - | - | - |
| Алгоритм вычисления идентификатора ПО | - | - | - | - |
Метрологически значимая часть ПО приемников и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Низкий» в соответствии с Р 50.2.077-2014.
приведены в таблице 2.
аблица 2
| Наименование характеристики | Значение характеристики |
| Частотный диапазон | 220 каналов GPS (L1 C/A, L2E, L2C, L5) ГЛОНАСС (L1 C/A, L1 P, L2 C/A (только ГЛОНАСС-М), L2P) SBAS (L1 C/A, L5) Galileo GIOVE-A (L1 BOC, E5A, E5B, E5AltBOC1), GIOVE-B (L1 CBOC, E5A, E5B, E5AltBOCl) COMPASS B1 (QPSK), B1-MBOC (6, 1, 1/11), B1-2 (QPSK), B2 (QPSK), B2-BOC (10, 5), B3 (QPSK), B3BOC (15, 2.5), L5 (QPSK) |
| Режимы «Статика» и «Быстрая статика» Пределы допускаемой абсолютной погрешности измерений длины базиса, мм: в плане по высоте диапазон длин базисов от 0,07 до 30 км | ± 3(2,5 + 1-10-6-D) ± 3(5 + 1-10-6-D) где D - измеренная длина базиса в мм |
Продолжение таблицы 2
| Наименование характеристики | Значение характеристики |
| Режимы «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» Пределы допускаемой абсолютной погрешности измерений длины базиса, мм: в плане по высоте диапазон длин базисов от 0,07 до 30 км | ± 3(8 + 1,0-10-6-D) ± 3(15 + 1,0-10-6-D) |
| Напряжение питания постоянного тока, В: | от 9 до 15 |
| Диапазон рабочих температур, °С: | от минус 40 до 65 |
| Г абаритные размеры (длнахширинахвысота), мм, не более | 184 x 184 x 96 |
| Масса, кг, не более | 1,2 |
| Время наработки на отказ, час | 10000 |
наносится в виде наклейки на переднюю панель приемника и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки приведен в таблице 3.
Таблица 3
| № п.п. | Наименование | Количество, шт. |
| 1 | ГНСС-приемник спутниковый геодезический многочастотный GEON G2 | 1 |
| 2 | Аккумуляторная батарея Geon BT-74G | 2 |
| 3 | Зарядное устройство CHG-12 | 1 |
| 4 | Блок питания зарядного устройства | 1 |
| 5 | GSM/GPRS антенна | 1 |
| 6 | Радио-антенна | 1 |
| 7 | Мультифункциональный интерфейсный кабель | 1 |
| 8 | Транспортировочный кейс | 1 |
| 9 | Программное обеспечение «GPSPro» (на компакт-диске) | 1 |
| 10 | Руководство по эксплуатации (на компакт-диске) | 1 |
| 11 | Паспорт | 1 |
| 12 | Треггер без оптического центрира | 1 (по заказу) |
| 13 | Адаптер треггера с оптическим центриром | 1 (по заказу) |
| 14 | Насадка-переходник 5/8” | 1 (по заказу) |
| 15 | Измеритель высоты | 1 (по заказу) |
| 16 | Контроллер Getac PS336 | 1 (по заказу) |
| 17 | Зарядное устройство для контроллера | 1 (по заказу) |
| 18 | Интерфейсный кабель USB-miniUSB | 1 (по заказу) |
| 19 | Ремешок для контроллера | 1 (по заказу) |
| 20 | Крепление для контроллера на веху | 1 (по заказу) |
осуществляется по документу МИ 2408-97 «ГСИ. Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».
Основные средства поверки:
- эталонные базисы длины 2-го разряда по ГОСТ Р 8.750-2011, пределы допускаемой абсолютной погрешности длин линий базиса между геодезическими пунктами ± (2- 10-6D) мм, где D - длина базиса в миллиметрах;
- тахеометр электронный эталонный ТСА2003-01Э, рег. № 38922-08, пределы допускаемой абсолютной погрешности измерений угла ± 0,4", пределы допускаемой абсолютной погрешности измерений расстояний ± 0,2 мм.
ГНСС-приемник спутниковый геодезический многочастотный GEON G2. Руководство по эксплуатации GEON G2.РЭ.
Нормативные документы, устанавливающие требования к ГНСС-приемникам спутниковым геодезическим многочастотным GEON G2
1 ГОСТ Р 53606-2009 «ГНСС. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения».
2 ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений».
| Зарегистрировано поверок | 61 |
| Поверителей | 6 |
| Актуальность данных | 17.11.2024 |
