| Номер в госреестре | 62986-16 |
| Наименование СИ | Устройства программируемые многофункциональные |
| Обозначение типа СИ | Siprotec 4 |
| Изготовитель | "Siemens AG", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 21.01.2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства программируемые многофункциональные Siprotec 4 модификации 7SD5, 7SA5, 7SA6, 6MD6, 7UT6, 7SS52, 7SJ6, 7UM6, 7VE6, 7VK6, 7VU6 (далее по тексту - устройства многофункциональные) предназначены для измерения напряжения и силы переменного тока, для управления, защиты, контроля в однофазных двухпроводных, трехфазных трехпроводных и четырехпроводных электрических сетях.
Устройства многофункциональные применяются на энергетических объектах, электростанциях, подстанциях, промышленных предприятиях для защиты генераторов, электродвигателей, трансформаторов, линий, шин, фидеров и т.д.
Принцип действия устройств многофункциональных основан на аналого-цифровом преобразовании входных сигналов напряжения и тока, их цифровой обработке и отображении результатов измерений на ЖК дисплее и (или) передаче результатов измерений по цифровым интерфейсам связи в информационные системы и системы управления более высокого уровня.
С помощью функциональных клавиш и дисплея, расположенных на лицевой стороне, производится отображение текущих значений напряжений и токов на аналоговых входах, состояния дискретных выходов, значений уставок; осуществляется конфигурирование устройства многофункционального. Конфигурирование устройств многофункциональных также возможно дистанционно через интерфейсы связи.
Устройства многофункциональные выпускаются в ряде модификаций (таблица 2), отличающихся функциональностью и конструктивными особенностями. Модификации различаются реализованным алгоритмом защиты того или иного оборудования на электрической станции или подстанции.
Основные узлы устройств многофункциональных: входные преобразователи напряжения и тока, АЦП, микропроцессор, схема релейной защиты, схема интерфейсов, источник питания, клавиатура, ЖКИ.
Конструктивно устройства могут быть выполнены в различных корпусах для встраивания в стойку или в виде блоков для панельного монтажа.
На лицевой панели устройств многофункциональных расположены функциональные кнопки, ЖКИ, светодиодные индикаторы, на задней панели - разъемы входов выходов, питания, интерфейсов связи.

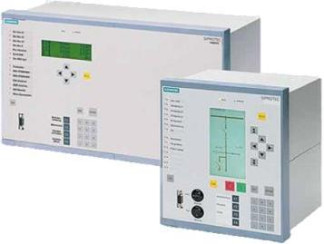

Внешний вид устройств многофункциональных и места нанесения знака поверки представлены на рисунках 1-6.
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в защищенную от записи память микропроцессора устройств многофункциональных предприятием-изготовителем и недоступна для потребителя.
Внешнее ПО (DIGSI 4, SIGRA 4) применяется для конфигурации устройств многофункциональных с помощью внешнего ПК. Программы предназначены:
- ПО DIGSI4 для конфигурирования и тестирования многофункционального устройства, индикации результатов измерений на экране ПК и хранения их в архивных файлах;
- ПО SIGRA4 для графического представления и анализа зарегистрированных данных измерений, построения временных диаграмм для аналоговых и дискретных сигналов.
Внешнее ПО не является метрологически значимым.
Таблица 1 - Идентификационные данные программного обеспечения устройств многофункциональных Siprotec 4 модификаций 7SD5, 7SA5, 7SA6, 6MD6, 7UT6, 7SS52, 7SJ6, 7UM6, 7VE6, 7VK6, 7VU6_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | 04.60.00 и выше |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные | - |
Уровень защиты программного обеспечения устройств многофункциональных от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Таблица 2 - Модификации устройств многофункциональных
| Модификация | Назначение |
| 7SD5 | Дифференциальная защита линии |
| 7SA5 | Дистанционная защита |
| 7SA6 | Дистанционная защита |
| 6MD6 | Дифференциальная защита |
| 7UT6 | Дифференциальная защита |
| 7SS52 | Децентрализованная защита шин |
| 7SJ6 | Многофункциональное устройство защиты и местного управления |
| 7UM6 | Многофункциональное устройство защиты электрических машин |
| 7VE6 | Многофункциональное устройство синхронизации |
| 7VK6 | Терминал автоматики выключателя |
| 7VU6 | Многофункциональное устройство |
Таблица 3 - Метрологические характеристики устройств многофункциональных Siprotec 4 модификаций 7SD5, 7SA5, 7SA6_
| Измеряемая величина | Диапазоны измерений | Пределы допускаемой относительной погрешности | Примечание |
| Напряжение переменного тока | от 0 до 200 В | ± 0,5 % | Диапазоны частоты: от 15,7 Гц до 17,7 Гц; от 47 Гц до 53 Гц; от 56,4 Гц до 63,6 Гц |
| Сила переменного тока | от 0,001 А до 1,6 А; от 0,05 А до 4 А; от 0,25 А до 20 А | ± 0,5 % |
Таблица 4 - Метрологические характеристики устройств многофункциональных Siprotec 4 модификация 7UT6_
| Измеряемая величина | Диапазоны измерений | Пределы допускаемой относительной погрешности | Примечание |
| Напряжение переменного тока | от 0 до 200 В | ± 0,2 % | Диапазон частоты от 10 Гц до 75 Гц |
| Сила переменного тока | от 0,001 А до 1,6 А; от 0,05 А до 4 А; от 0,25 А до 20 А | ± 2 % |
Таблица 5 - Метрологические характеристики устройств многофункциональных Siprotec 4 модификация 7UM6_
| Измеряемая величина | Диапазоны измерений | Пределы допускаемой относительной погрешности | Примечание |
| Напряжение переменного тока | от 0 до 200 В | ± 0,2 % | Диапазон частоты от 10 Гц до 75 Гц |
| Сила переменного тока | от 0,001 А до 1,6 А; от 0,05 А до 4 А; от 0,25 А до 20 А | ± 0,2 % |
Таблица 6 - Метрологические характеристики устройств многофункциональных Siprotec 4 модификация 7SJ6_
| Измеряемая величина | Диапазоны измерений | Пределы допускаемой относительной погрешности | Примечание |
| Напряжение переменного тока | от 0 до 200 В | ± 1 % | Диапазоны частоты: от 15,03 Гц до 18,37 Гц; от 45 Гц до 55 Гц; от 54 Гц до 66 Гц |
| Сила переменного тока | от 0,001 А до 1,6 А; от 0,05 А до 4 А; от 0,25 А до 20 А | ± 1 % |
Таблица 7 - Метрологические характеристики устройств многофункциональных Siprotec 4 модификация 6MD6_
| Измеряемая величина | Диапазоны измерений | Пределы допускаемой относительной погрешности | Примечание |
| Напряжение переменного тока | от 0 до 200 В | ± 0,5 % | Диапазоны частоты: от 15,03 Гц до 18,37 Гц; от 45 Гц до 55 Гц; от 54 Гц до 66 Гц |
| Сила переменного тока | от 0,05 А до 4 А; от 0,25 А до 20 А | ± 0,5 % |
Таблица 8 - Метрологические характеристики устройств многофункциональных Siprotec 4 модификация 7SS52_
| Измеряемая величина | Диапазоны измерений | Пределы допускаемой относительной погрешности | Примечание |
| Напряжение переменного тока | от 0 до 200 В | ± 2 % | Диапазоны частоты: от 15,03 Гц до 18,37 Гц; от 45 Гц до 55 Гц; от 54 Гц до 66 Гц |
| Сила переменного тока | от 0,05 А до 4 А; от 0,25 А до 20 А | ± 2 % |
Таблица 9 - Метрологические характеристики устройств многофункциональных Siprotec 4 модификация 7VK6_
| Измеряемая величина | Диапазоны измерений | Пределы допускаемой относительной погрешности | Примечание |
| Напряжение переменного тока | от 0 до 200 В | ± 0,5 % | Диапазоны частоты: от 15,03 Гц до 18,37 Гц; от 45 Гц до 55 Гц; от 54 Гц до 66 Гц |
| Сила переменного тока | от 0,05 А до 4 А; от 0,25 А до 20 А | ± 0,5 % |
Таблица 10 - Метрологические характеристики устройств многофункциональных Siprotec 4 модификация 7VU6_
| Измеряемая величина | Диапазоны измерений | Пределы допускаемой относительной погрешности | Примечание |
| Напряжение переменного тока | от 0 до 200 В | ± 1 % | Диапазоны частоты: от 15,03 Гц до 18,37 Гц; от 45 Гц до 55 Гц; от 54 Гц до 66 Гц |
| Сила переменного тока | от 0,05 А до 4 А; от 0,25 А до 20 А | ± 1 % |
Таблица 11 - Метрологические характеристики устройств многофункциональных Siprotec 4 модификация 7VE6_
| Измеряемая величина | Диапазоны измерений | Пределы допускаемой относительной погрешности | Примечание |
| Напряжение переменного тока | от 0 до 200 В | ± 0,2 % | Диапазон частоты от 40 Гц до 65 Гц |
Таблица 12 - Технические характеристики устройств многофункциональных
| Характеристика | Значение для всех моделей |
| Напряжения питания, В | от 24 до 250 (постоянный ток) ±20 % от 100 до 230 (переменный ток) ±20 % |
| Рабочий диапазон температур, °С | от минус 5 до 55 |
| Диапазон температур хранения, °С | от минус 25 до 55 |
| Масса, кг (в зависимости от корпуса) | от 5 до 43 |
| Габаритные размеры (длинахширинахвысота), мм - встроенный монтаж -навесной монтаж | 450х244х172; 450х266х238; 225х266х238; 244х172х150; 239х266х75 465х344х260; 465х344х260 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 13 - Комплектность
| Наименование | Количество, шт. |
| 1 Устройство (модификация по заказу) | 1 |
| 2 Комплект запасных частей и принадлежностей | 1 |
| 3 Руководство по эксплуатации | 1 |
| 4 Методика поверки РТ-МП-2514-551-2015 | 1 |
осуществляется по документу РТ-МП-2514-551-2015 «ГСИ. Устройства программируемые многофункциональные Siprotec 4. Методика поверки», утвержденному ФБУ «Ростест-Москва» 18.09.2015 г.
Основные средства поверки:
- калибратор универсальный Fluke 5520A (Госреестр 51160-12).
Методика измерений приведена в документе: "Устройства программируемые многофункциональные Siprotec 4 модификации 7SD5, 7SA5, 7SA6, 6MD6, 7UT6, 7SS52, 7SJ6, 7UM6, 7VE6, 7VK6, 7VU6. Руководство по эксплуатации."
Нормативные и технические документы, устанавливающие требования к устройствам программируемым многофункциональным Siprotec 4
1. ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
2. Техническая документация фирмы изготовителя «Siemens AG», Германия.
