Машины координатные измерительные VideoCheck, ScopeCheck, EasyScope, ProbeCheck, NanoMatic, 62992-16

Машины координатные измерительные моделей VideoCheck, ScopeCheck, EasyScope, ProbeCheck, NanoMatic (далее «машины») предназначены для автоматизированных трехмерных измерений геометрических параметров изделий сложной формы.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	62992-16
Наименование СИ	Машины координатные измерительные
Обозначение типа СИ	VideoCheck, ScopeCheck, EasyScope, ProbeCheck, NanoMatic
Изготовитель	"Werth Messtechnik GmbH", Германия
Год регистрации	2016
Срок свидетельства	02.09.2025
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия машин основан на считывании с измерительных шкал при помощи дифракционных оптических энкодеров значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z.

Конструктивно машины являются машинами портального типа с подвижным порталом (модель ScopeCheck MB) или подвижным измерительным столом при неподвижном портале (модели VideoCheck, EasyScope 3D man, NanoMatic, ProbeCheck, исполнения ScopeCheck FB, ScopeCheck S, ScopeCheck S Probe).

Машины состоят из станины, гранитного измерительного стола с направляющими для перемещения измерительных кареток, портала, встроенных измерительных шкал, персонального компьютера. Машины модели NanoMatic оснащены суппортом и приводом для поворота измеряемых деталей, имеющих ось вращения.

Управление перемещением по осям осуществляется при помощи электронного пульта для ручного управления. Подача измерительных кареток машины модели EasyScope 3D man осуществляется вручную.

Станина машин имеет регулируемые опоры для установки по уровню.

Машины оснащены оптическим бесконтактным щупом.

В комплект поставки машин входит калибровочная сфера для контактных и бесконтактных щупов.

Машины могут комплектоваться щупами различных типов (контактный щуп со сферическими наконечниками, контактный оптоволоконный 2D щуп, контактный оптоволоконный 3D щуп, бесконтактный интерференционный щуп, бесконтактный лазерный щуп (в т.ч., с хроматическим лазером), бесконтактный оптический щуп), поворотно-наклонным патроном для установки щупов, системой температурной компенсации, пневматическими опорами для компенсации внешних вибраций, поворотным столом и поворотно-наклонной осью для установки деталей, парковочной станцией для смены щупов. Машины модели ProbeCheck и ScopeCheck S Probe комплектуются только одним типом щупа - контактный со сферическим наконечником.

Исполнения машин отличаются диапазоном измерений.

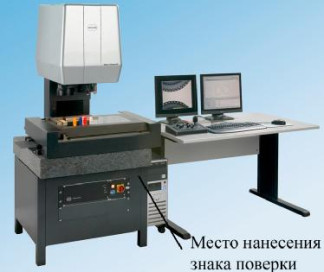

Место знака поверки

Программное обеспечение

Машины работают с автономным программным обеспечением WinWerth (ПО), входящим в комплект поставки. ПО обеспечивает сбор, запись, обработку и отображение результатов измерений.

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	WinWerth
Номер версии (идентификационный номер) ПО	8.XX
Цифровой идентификатор ПО	1fb937c5c98b59c57d7f657ec4076d9c (MD5), файл «winwerth.exe»
Другие идентификационные данные (если имеются)	-

При нормировании метрологических характеристик учтено влияние ПО.

Уровень защиты ПО по Р 50.2.077-2014 средний.

Технические характеристики

Основные метрологические и технические характеристики машин представлены в таблицах 2-15.

Наименование параметра и единицы измерений	Значение параметра
Наименование параметра и единицы измерений	EasyScope 3D man	ScopeCheck S Probe	NanoMatic
Диапазон измерений линейных размеров, мм: - по оси X - по оси Y - по оси Z	0-200 0-100 0-200	0-400 0-200 0-200	0-200 0-200 0-200
Предел допускаемой случайной составляющей погрешности измерений координат точки, мкм	-	2,4	-
Пределы допускаемой абсолютной погрешности измерений линейных размеров по одной координате, мкм	±(2,5+L*/120)	-	±(1,8+L/200)
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм	±(3,5+L/100)	±(2,4+L/250)	±(2,0+L/150)
Дискретность отсчета, мкм	1	0,1
Масса измеряемой детали, кг, не более	5	20
Г абаритные размеры (длина, ширина, высота), мм, не более	700x450x800	750x737x1664	750x737x1664
Масса, кг, не более	35	260	260
Параметры электропитания	напряжение (230+23) В или (115±11) В переменного тока частотой (48-62) Гц, потребляемая мощность не более 1 кВт
Средний срок службы, лет	10
Наработка на отказ, ч	10000

* L - здесь и далее - измеряемая длина в мм.

Наименование параметра и единицы измерений	Значение параметра
	ProbeCheck Basic				ProbeCheck HA
Диапазон измерений линейных размеров, мм: - по оси X - по оси Y - по оси Z	0-400 0-400 0-200	0-400 0-400 0-400	0-600 0-650 0-300	0-600 0-650 0-600	0-400 0-400 0-200	0-400 0-400 0-400	0-600 0-650 0-400	0-1000 0-650 0-600
Предел допускаемой случайной составляющей погрешности измерений координат точки, мкм	1,9				0,6
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм	±(1,9+L/300)				±(0,5+L/600)			±(0,7+L/600)
Дискретность отсчета, мкм	0,1				0,01
Масса измеряемой детали, кг, не более	150, 300*				250
Г абаритные размеры (длина, ширина, высота), мм, не более	1274 х 1300х 1940	1274 х 1300х 2610	1710х 2070х 2475	1710х 2070х 2900	1274 х 1300х 1940	1274 х 1300х 2610	1710х 2070х 2623	2140х 2070х 3060
Масса, кг, не более	1100	1300	3500	3800	1100	1300	3500	4000
Параметры электропитания	напряжение (230+23) В или (115±11) В переменного тока частотой (48-62) Гц, потребляемая мощность не более 2,5 кВт
Средний срок службы, лет	10
Наработка на отказ, ч	10000

Наименование параметра и единицы измерений	Значение параметра
	ScopeCheck S		VideoCheck S
Диапазон измерений линейных размеров, мм: - по оси X - по оси Y - по оси Z	0-300 0-200 0-200	0-400 0-200 0-200	0-250 0-125 0-250	0-400 0-200 0-250
Предел допускаемой случайной составляющей погрешности измерений координат точки, мкм: - при использовании оптического бесконтактного щупа - при использовании контактного щупа	1,5 2,4		1,1 2,3
Пределы допускаемой абсолютной погрешности измерений линейных размеров по одной координате, мкм	±(1,5+L/120)		±(1,1+L/400)
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм: - при использовании оптического бесконтактного щупа - при использовании контактного щупа	±(2,9+L/100) ±(2,4+L/150)		±(2,5+L/250) ±(2,3+L/250)
Дискретность отсчета, мкм	0,1
Масса измеряемой детали, кг, не более	20		30	40
Г абаритные размеры (длина, ширина, высота), мм, не более	750x737x1664		930x770x1700	1220x770x1700
Масса, кг, не более	260		380	480
Параметры электропитания	напряжение (230+23) В или (115±11) В переменного тока частотой (48-62) Гц, потребляемая мощность не более 1 кВт
Средний срок службы, лет	10
Наработка на отказ, ч	10000

Наименование параметра и единицы измерений	Значение параметра
Наименование параметра и единицы измерений	VideoCheck FB
Диапазон измерений линейных размеров, мм: - по оси X - по оси Y - по оси Z	0-400 0-400 0-200	0-800 0-400 0-200	0-400 0-400 0-300	0-800 0-400 0-300	0-600 0-650 0-300	0-400 0-400 0-400	0-800 0-400 0-400	0-600 0-650 0-400	0-600 0-650 0-600
Пределы допускаемой абсолютной погрешности измерений линейных размеров по одной координате, мкм	±(0,75+L/500)								±(0,95+L/500)
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм	±(1,5+L/300)								±(1,7+L/300)
Дискретность отсчета, мкм	0,05
Масса измеряемой детали, кг, не более	150, 300 *
Г абаритные размеры (длина, ширина, высота), мм, не более	1274 х 1300х 1940	1774 х 1300х 2000	1274 х 1300х 2610	1774 х 1300х 2650	1710х 2070х 2475	1274 х 1300х 2610	1774 х 1300х 2650	1710х 2070х 2623	1710х 2070х 2900
Масса, кг, не более	1100	1650	1300	1650	3500	1300	1650	3500	3800
Параметры электропитания	напряжение (230+23) В или (115±11) В переменного тока частотой (48-62) Гц, потребляемая мощность не более 2,5 кВт
Средний срок службы, лет	10
Наработка на отказ, ч	10000

Наименование параметра и единицы измерений	Значение параметра
Наименование параметра и единицы измерений	VideoCheck H					A
Диапазон измерений линейных размеров, мм: - по оси X - по оси Y - по оси Z	0-400 0-400 0-200	0-400 0-400 0-300	0-400 0-400 0-400	0-600 0-400 0-300	0-600 0-650 0-400	0-800 0-400 0-200	0-800 0-400 0-400	0-1000 0-650 0-400	0-1000 0-1000 0-400
Предел допускаемой случайной составляющей погрешности измерений координат точки, мкм	при использовании контактного щупа: 0,6
Пределы допускаемой абсолютной погрешности измерений линейных размеров по одной координате, мкм	при использовании бесконтактного оптического щупа: ±(0,25+L/900)
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм: - при использовании контактного щупа - при использовании бесконтактного щупа	±(0,5+L/600) ±(1,5+L/500)
Дискретность отсчета, мкм	0,01
Масса измеряемой детали, кг, не более	100, 250*
Габаритные размеры (длина, ширина, высота), мм, не более	1274 x 1300x 1940	1274 x 1300x 2450	1274 x 1300x 2610	1774 x 1410x 2575	1710x 2070x 2623	1774 x 1410x 2000	1774 x 1410x 2650	2140x 2180x 2623	2100x 2700x 2610
Масса, кг, не более	1100	1300	1300	1650	3500	1650	1650	3800	5300
Параметры электропитания	напряжение (230+23) В или (115±11) В переменного тока частотой (48-62) Гц, потребляемая мощность не более 2,5 кВт
Средний срок службы, лет	10
Наработка на отказ, ч	10000

Наименование параметра и единицы измерений	Значение параметра
Наименование параметра и единицы измерений	VideoCheck HA			VideoCheck UA
Диапазон измерений линейных размеров, мм: - по оси X - по оси Y - по оси Z	0-600 0-650 0-600	0-1000 0-650 0-600	0-1000 0-1000 0-600	0-400 0-400 0-250
Предел допускаемой случайной составляющей погрешности измерений координат точки, мкм	При использовании контактного щупа: 0,75			При использовании контактного оптоволоконного 3D щупа: 0,3 При использовании контактного щупа: 0,6
Пределы допускаемой абсолютной погрешности измерений линейных размеров по одной координате, мкм	При использовании бесконтактного оптического щупа: ±(0,7+L/900)			При использовании бесконтактного оптического щупа и оптоволоконного 3D щупа: ±(0,15+L/900)
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм	При использовании контактного щупа: ±(0,7+L/600) При использовании бесконтактного щупа: ±(1,5+L/500)			При использовании контактного оптоволоконного 3D щупа: ±(0,25+L/600) При использовании контактного щупа: ±(0,5+L/600) При использовании бесконтактного щупа: ±(0,75+L/600)
Дискретность отсчета, мкм	0,01			0,001
Масса измеряемой детали, кг, не более	100, 250*			50, 300*
Г абаритные размеры (длина, ширина, высота), мм, не более	1710x2070x2900	2410x2070x3060	2100x2700x3200	1840x1665x2185
Масса, кг, не более	3500	4500	6000	1200
Параметры электропитания	напряжение (230+23) В или (115±11) В переменного тока частотой (48-62) Гц, потребляемая мощность не более 2,5 кВт
Средний срок службы, лет	10
Наработка на отказ, ч	10000

Наименование параметра и единицы измерений	Значение параметра
Наименование параметра и единицы измерений	ProbeCheck 3					D
Диапазон измерений линейных размеров, мм: - по оси X - по оси Y - по оси Z	0-400 0-400 0-200	0-400 0-400 0-400	0-600 0-650 0-300	0-1000 0-650 0-300	0-1000 0-1000 0-300	0-1250 0-650 0-300	0-1250 0-1000 0-300	0-1500 0-650 0-300	0-1500 0-1000 0-300
Предел допускаемой случайной составляющей погрешности измерений координат точки, мкм	1,5
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм	±(1,5+L/300)
Дискретность отсчета, мкм	0,05
Масса измеряемой детали, кг, не более	150, 300*
Г абаритные размеры (длина, ширина, высота), мм, не более	1274 х 1300х 1940	1274 х 1300х 2610	1710х 2070х 2475	2140х 2070х 2460	2100х 2700х 2500	2350х 2100х 2610	2350х 2700х 2610	2600х 2700х 2610	2600х 2700х 2610
Масса, кг, не более	1100	1300	3500	3500	5000	5500	5500	9500	9500
Параметры электропитания	напряжение (230+23) В или (115±11) В переменного тока частотой (48-62) Гц, потребляемая мощность не более 2,5 кВт
Средний срок службы, лет	10
Наработка на отказ, ч	10000

Наименование параметра и единицы измерений			Значение	параметра
Наименование параметра и единицы измерений	ProbeC			ieck 3D
Диапазон измерений линейных
размеров, мм:
- по оси X	0-1500	0-1750	0-1750	0-2000	0-2000	0-2000
- по оси Y	0-1350	0-650	0-1000	0-650	0-1000	0-1350
- по оси Z	0-300	0-300	0-300	0-300	0-300	0-300
Предел допускаемой случайной
составляющей погрешности			1,5
измерений координат точки, мкм
Пределы допускаемой абсолютной
погрешности измерений линейных			±(1,5+L/300)
размеров, мкм
Дискретность отсчета, мкм	0,05
Масса измеряемой детали, кг, не			150
более
Габаритные размеры (длина,	2600x	2850x	2850x	3100x	3100x	3100x
ширина, высота), мм, не более	3400x	2100x	2700x	2100x	2700x	3400x
	2610	2610	2610	2610	2610	2610
Масса, кг, не более	9500	10500	11500	11500	12000	13500
Параметры электропитания	напряжение (230+23) В или (115±11) В переменного тока частотой (48-62) Гц,
		потребляемая мощность не более 2,5 кВт
Средний срок службы, лет	10
Наработка на отказ, ч	10000

Наименование параметра и единицы измерений	Значение параметра
Наименование параметра и единицы измерений	ProbeCheck 3D
Диапазон измерений линейных размеров, мм: - по оси X - по оси Y - по оси Z	0-600 0-650 0-600	0-1000 0-650 0-600	0-1000 0-1000 0-600	0-1250 0-650 0-600	0-1250 0-1000 0-600	0-1500 0-650 0-600	0-1500 0-1000 0-600
Предел допускаемой случайной составляющей погрешности измерений координат точки, мкм	1,7
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм	±(1,7+L/300)
Дискретность отсчета, мкм	0,05
Масса измеряемой детали, кг, не более	150, 300*
Габаритные размеры (длина, ширина, высота), мм, не более	1710х 2070х 2900	2140х 2070х 3060	2100х 2700х 3200	2420 х 2070х 3120	2350х 2700х 3200	2600х 2100х 3200	2600х 2700х 3200
Масса, кг, не более	3800	4500	6000	6000	8000	10000	10000
Параметры электропитания	напряжение (230+23) В или (115±11) В переменного тока частотой (48-62) Гц, потребляемая мощность не более 2,5 кВт
Средний срок службы, лет	10
Наработка на отказ, ч	10000

Наименование параметра и единицы измерений			Значение	параметра
Наименование параметра и единицы измерений	ProbeC			ieck 3D
Диапазон измерений линейных
размеров, мм:
- по оси X	0-1500	0-1750	0-1750	0-2000	0-2000	0-2000
- по оси Y	0-1350	0-650	0-1000	0-650	0-1000	0-1350
- по оси Z	0-600	0-600	0-600	0-600	0-600	0-600
Предел допускаемой случайной
составляющей погрешности			1,7
измерений координат точки, мкм
Пределы допускаемой абсолютной
погрешности измерений линейных			±(1,7+L/300)
размеров, мкм
Дискретность отсчета, мкм	0,05
Масса измеряемой детали, кг, не			150 300*
более
Габаритные размеры (длина,	2600x	2850x	2850x	3100x	3100x	3100x
ширина, высота), мм, не более	3400x	2100x	2700x	2100x	2700x	3400x
	3200	3200	3200	3200	3200	3200
Масса, кг, не более	10000	11000	12000	12000	13000	14000
Параметры электропитания	напряжение (230+23) В или (115±11) В переменного тока частотой (48-62) Гц,
		потребляемая мощность не более 2,5 кВт
Средний срок службы, лет	10
Наработка на отказ, ч	10000

Наименование параметра и единицы измерений			Значение	параметра
Наименование параметра и единицы измерений	ScopeC			ieck FB
Диапазон измерений линейных размеров, мм:
- по оси X	0-400	0-400	0-800	0-800	0-600	0-600
- по оси Y	0-400	0-400	0-400	0-400	0-650	0-650
- по оси Z	0-150	0-300	0-150	0-300	0-150	0-300
Предел допускаемой случайной составляющей
погрешности измерений координат точки, мкм:
- при использовании бесконтактного
оптического щупа			1,5
- при использовании контактного щупа			1,9
Пределы допускаемой абсолютной
погрешности измерений линейных размеров по	При использовании бесконтактного оптического щупа: ±(1,5+L/250)
одной координате, мкм
Пределы допускаемой абсолютной
погрешности измерений линейных размеров,
мкм:
- при использовании бесконтактного
оптического щупа			±(2,9+L/100)
- при использовании контактного щупа			±(1,9+L/250)
Дискретность отсчета, мкм	0,1
Масса измеряемой детали, кг, не более	50
Г абаритные размеры (длина, ширина, высота),	850х	850х	1225х	1225х	1050х	1050х
мм, не более	1250х	1250х	1250х	1250х	1750х	1750х
	2170	2170	2170	2170	2220	2220
Масса, кг, не более	1000	1000	1470	1470	2000	2000
Параметры электропитания	напряжение (230+23) В или (115±11) В переменного тока частотой (48-62) Гц,
		потребляемая мощность не более 1 кВт
Средний срок службы, лет	10
Наработка на отказ, ч	10000

Наименование параметра и единицы измерений	Значение параметра
Наименование параметра и единицы измерений	ScopeCheck FB
Диапазон измерений линейных размеров, мм: - по оси X - по оси Y - по оси Z	0-1000 0-650 0-150	0-1000 0-650 0-300	0-1000 0-1000 0-150	0-1000 0-1000 0-300	0-1500 0-1000 0-150	0-1500 0-1000 0-300
Предел допускаемой случайной составляющей погрешности измерений координат точки, мкм: - при использовании бесконтактного оптического щупа - при использовании контактного щупа	1,5 1,9
Пределы допускаемой абсолютной погрешности измерений линейных размеров по одной координате, мкм	При использовании бесконтактного оптического щупа: ±(1,5+L/250)
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм: - при использовании бесконтактного оптического щупа - при использовании контактного щупа	±(2,9+L/100) ±(1,9+L/250)
Дискретность отсчета, мкм	0,1
Масса измеряемой детали, кг, не более	50
Габаритные размеры (длина, ширина, высота), мм, не более	1450x 1750x 2220	1450x 1750x 2220	1450x 2550x 2220	1450x 2550x 2220	2100x 2550x 2220	2100x 2550x 2220
Масса, кг, не более	2500	2500	3000	3000	3500	3500
Параметры электропитания	напряжение (230+23) В или (115±11) В переменного тока частотой (48-62) Гц, потребляемая мощность не более 1 кВт
Средний срок службы, лет	10
Наработка на отказ, ч	10000

Наименование параметра и единицы измерений	Значение параметра
Наименование параметра и единицы измерений	ScopeCheck MB
Диапазон измерений линейных размеров, мм: - по оси X - по оси Y - по оси Z	0-500 0-600 0-450	0-650 0-750 0-500	0-650 0-1200 0-500	0-800 0-1000 0-700	0-800 0-1500 0-700	0-800 0-2000 0-700	0-1000 0-1200 0-800	0-1000 0-1600 0-800
Предел допускаемой случайной составляющей погрешности измерений координат точки, мкм	При использовании бесконтактного оптического щупа: 1,8 При использовании контактного щупа: 1,9
Пределы допускаемой абсолютной погрешности измерений линейных размеров по одной координате, мкм	При использовании бесконтактного оптического щупа: ±(1,8+L/500)
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм	При использовании бесконтактного оптического щупа: ±(2,9+L/300) При использовании контактного щупа: ±(1,9+L/300)
Дискретность отсчета, мкм	0,1
Масса измеряемой детали, кг, не более	500	500	700	800	1000	1200	2000	2250
Масса измеряемой детали при использовании стеклянного стола, кг, не более	100
Г абаритные размеры (длина, ширина, высота), мм, не более	1230х 1560х 2550	1230х 1560х 2550	1230х 2085х 2550	1470х 1980х 2950	1470х 2560х 2950	1470х 3150х 2950	1875х 2600х 3050	1875х 3000х 3050
Масса, кг, не более	1200	1410	1695	2465	3645	4430	4325	5250
Параметры электропитания	напряжение (230+23) В или (115±11) В переменного тока частотой (48-62) Гц, потребляемая мощность не более 1 кВт
Средний срок службы, лет	10
Наработка на отказ, ч	10000

Наименование параметра и единицы измерений	Значение параметра
Наименование параметра и единицы измерений	ScopeCheck MB
Диапазон измерений линейных размеров, мм: - по оси X - по оси Y - по оси Z	0-1000 0-2000 0-800	0-1000 0-2500 0-800	0-1000 0-1200 0-1000	0-1000 0-2000 0-1000	0-1200 0-1600 0-1000	0-1200 0-2000 0-1000	0-1500 0-2000 0-1200	0-1500 0-2500 0-1200
Предел допускаемой случайной составляющей погрешности измерений координат точки, мкм	При использовании бесконтактного оптического щупа: 1,8 При использовании контактного щупа: 1,9
Пределы допускаемой абсолютной погрешности измерений линейных размеров по одной координате, мкм	При использовании бесконтактного оптического щупа: ±(1,8+L/500)
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм	Для бесконтактного оптического щупа: ±(2,9+L/300) Для контактного щупа: ±(1,9+L/300)
Дискретность отсчета, мкм	0,1
Масса измеряемой детали, кг, не более	2400	2750	2000	2400	2300	2750	3500	3750
Масса измеряемой детали при использовании стеклянного стола, кг, не более	100
Габаритные размеры (длина, ширина, высота), мм, не более	1875x 3600x 3050	1875x 4100x 3050	1965x 2600x 3490	1965x 3400x 3490	2165x 3000x 3490	2165x 3400x 3490	2570x 3500x 4100	2570x 4000x 4050
Масса, кг, не более	6500	8475	4350	6800	6300	8115	10800	11950
Параметры электропитания	напряжение (230+23) В или (115±11) В переменного тока частотой (48-62) Гц, потребляемая мощность не более 1 кВт
Средний срок службы, лет	10
Наработка на отказ, ч	10000

Основные характеристики щупов представлены в таблице 16.

Таблица 16

Наименование параметра и единицы измерений	Значение параметра
Рабочая длина удлинителей контактных щупов, мм	от 20 до 500
Рабочая длина оптоволоконных 2D щупов, мм	от 16 до 120
Диаметры сферических наконечников оптоволоконных щупов, мкм	от 20 до 600
Рабочая длина оптоволоконных 3D щупов, мм	от 10 до 15

Условия эксплуатации:

о/~'

- диапазон температуры окружающего воздуха, С

от 18 до 22; от 55 до 65; от 84 до 106,7.

- диапазон относительной влажности окружающего воздуха, %

- диапазон атмосферного давления, кПа

Знак утверждения типа

наносится резиновым клише на титульный лист руководства по эксплуатации и на наружную сторону корпуса машин в виде наклейки.

Комплектность

Комплектность машин представлена в таблице 17. Таблица 17

	Easy Scope	Scope Check S Probe	Nano Matic	Probe Check Basic	Probe Check HA	Scope Check S	Video Check S	Video Check FB	Video Check HA	Video Check UA	Probe Check 3D	Scope Check FB	Scope Check MB
Машина	1	1	1	1	1	1	1	1	1	1	1	1	1
Пульт управления	-	1	1	1	1	1	1	1	1	1	1	1	1
Контактный щуп	-	1	11	1	1	1*	1*	i *	1*	i *	1	1*	i *
О/в 2D щуп	-	-	1*	-	-	1*	1*	i *	1*	i *	-	1*	i *
О/в 3D щуп	-	-	1*	-	-	1*	1*	i *	1*	i *	-	1*	i *
Бесконтактный интерференционный щуп			1*			1*	1*	i *	1*	i *		1*	i *
Лазерный бесконтактный щуп	-	-	1*	-	-	1*	1*	i *	1*	i *	-	1*	i *
Лазерный бесконтактный щуп (белый лазер CFP)			1*			1*	1*	i *	1*	i *		1*	i *
Оптический бесконтактный щуп	1	-	1	-	-	1	1	1	1	1	-	1	1
Поворотно-наклонный патрон	-	1*	1*	1*	i *	1*	1*	i *	1*	i *	1*	1*	i *
Система термокомпенсации	1*	1	1*	1*	1	1	1	i *	1	1	1*	1	1
Пневматические опоры	-	1*	1*	1*	i *	1*	1*	i *	1*	1	1*	1*	i *
Поворотный стол	-	-	-	1*	i *	-	-	i *	1*	i *	1*	1*	i *
Парковочная станция	-	1*	1*	1*	i *	1*	1*	i *	1*	i *	1*	1*	i *
Суппорт и привод для деталей вращения	-	1*	1	1*	i *	1*	1*	i *	1*	i *	1*	1*	i *
Поворотно-наклонная ось	-	-	-	1*	i *	-	-	i *	1*	i *	1*	1*	i *
Компьютер	1	1	1	1	1	1	1	1	1	1	1	1	1
Программное обеспечение	1	1	1	1	1	1	1	1	1	1	1	1	1
Руководство по эксплуатации	1	1	1	1	1	1	1	1	1	1	1	1	1
Методика поверки МП 2512-0005-2015	1	1	1	1	1	1	1	1	1	1	1	1	1

Поверка

осуществляется по документу МП 2512-0005-2015 «Машины координатные измерительные моделей VideoCheck, ScopeCheck, EasyScope, ProbeCheck, NanoMatic. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 14 августа 2015 г.

Основными средствами поверки являются:

- эталонные плоскопараллельные концевые меры длины 3-го разряда по ГОСТ Р 8.763-2011;

- меры длины штриховые эталонные 3-го разряда, тип ПБ, по ГОСТ Р 8.763-2011.

Сведения о методах измерений

Методика измерений приведена в документе «Машины координатные измерительные моделей VideoCheck, ScopeCheck, EasyScope, ProbeCheck, NanoMatic. Руководство по эксплуатации», 2015 год.

Нормативные и технические документы, устанавливающие требования к машинам координатным измерительным моделей VideoCheck, ScopeCheck, EasyScope, ProbeCheck, NanoMatic

1. ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.

2. Техническая документация фирмы «Werth Messtechnik GmbH» (Германия).
