| Номер в госреестре | 62994-16 |
| Наименование СИ | Весы вагонные |
| Обозначение типа СИ | RW |
| Изготовитель | "Esit Elektronik Sistemler Imalat ve Ticaret Ltd. STI.", Турция |
| Год регистрации | 2016 |
| Срок свидетельства | 21.01.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Весы вагонные RW (далее — весы) предназначены для измерений массы железнодорожных вагонов, вагонеток и другого рельсового транспорта в статическом режиме.
Весы имеют модульную конструкцию и состоят из грузоприемного устройства и электронного весоизмерительного устройства, которое представляет результаты взвешивания и имеет клавиши управления весами. Электронное весоизмерительное устройство представляет собой индикатор (Т.2.2.2 ГОСТ OIML R 76-1-2011).
Грузоприемное устройство (далее — ГПУ) состоит из одной или нескольких взвешивающих секций, а также (при необходимости) промежуточных и подъездных секций. Каждая секция представляет собой опорную металлическую раму с настилом из листовой стали и участком рельсового пути. Каждая взвешивающая секция опирается на четыре аналоговых весоизмерительных тензорезисторных датчика (далее — датчик).
Сигнальные кабели датчиков в зависимости от исполнения весов подключены к электронному весоизмерительному устройству либо напрямую, либо через соединительную коробку.
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием взвешиваемой единицы подвижного состава в аналоговый электрический сигнал, пропорциональный ее массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей индикатора.
Индикаторы, используемые в составе весов:
- весоизмерительный прибор ART (изготовитель - «ESIT Elektronik Sistemler Imalat ve Ticaret Ltd. STI»);
- весоизмерительный прибор PWI (изготовитель - «ESIT Elektronik Sistemler Imalat ve Ticaret Ltd. STI»);
Аналоговые весоизмерительные датчики, используемые в составе весов совместно с любым из индикаторов:
- датчики весоизмерительные SC (изготовитель - «ESIT Elektronik Sistemler Imalat ve Ticaret Ltd. STI»);
- датчики весоизмерительные HSC (изготовитель - «ESIT Elektronik Sistemler Imalat ve Ticaret Ltd. STI»).

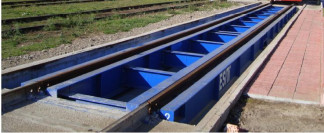

Общий вид ГПУ весов представлен на рисунке 1. Общий вид индикаторов представлен на рисунке 2.
Весоизмерительный прибор ART-S
'йодЩ
L
т
Весоизмерительный прибор PWI-C
Весоизмерительный прибор PWI-P Весоизмерительный прибор PWI-S
Рисунок 2 — Общий вид индикаторов
Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство первоначальной установки на нуль (T.2.7.2.4);
- устройство слежения за нулем (T.2.7.3);
- полуавтоматическое устройство установки на нуль (T.2.7.2.2);
- устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);
- устройство предварительного задания значения массы тары (Т.2.7.5);
- процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);
- показывающее устройство с расширением (Т.2.6).
Модификации весов имеют обозначения вида: RW [1][2][3][4], где:
[1] — условное обозначение максимальной нагрузки Мах:
60Т - 60 т;
80Т - 80 т;
100Т - 100 т;
120Т - 120 т;
150Т - 150 т.
[2] — модификация грузоприемной платформы: RW-S, DI, HI-S, HI-L, CS.
[3] — размер (длина х ширина) грузоприёмного устройства (ГПУ):
0304 - 3х4 м;
0306 - 3х6 м;
0308 - 3х8 м;
0310 - 3х10 м;
0312 - 3х12 м;
0314 - 3х14 м;
0316 - 3х16 м;
0318 - 3х18 м;
0320 - 3х20 м;
0322 - 3х22 м;
0324 - 3х24 м.
[4] — условное обозначение весоизмерительных устройств в составе весов: модификации индикаторов ART (ART, ART-S) или PWI (PWI-C, PWI-D, PWI-P, PWI-S).
Значения максимальной нагрузки Max (Мах; поддиапазонов взвешивания многоинтервальных весов или Мах; диапазонов взвешивания многодиапазонных весов), минимальной нагрузки Min (Min; диапазонов взвешивания многодиапазонных весов), поверочного интервала е (в[ поддиапазонов взвешивания многоинтервальных весов или е; диапазонов взвешивания многодиапазонных весов) наносятся на маркировочную табличку, закрепляемую на ГПУ и/или индикаторе весов.
Для связи с периферийными устройствами весы оснащаются интерфейсами RS-232, RS-485.
Знак поверки наносится на корпус электронного весоизмерительного устройства.
Схема пломбировки от несанкционированного доступа приведена на рисунках 8-14.
— Место пломбировки индикатора PWI-D (пломбировка разрушаемой наклейкой)
Рисунок 6
— Место пломбировки индикатора PWI-C (пломбировка разрушаемой наклейкой)
Рисунок 7
Место пломбировки индикатора PWI-P (пломбировка мастикой в пломбировочной чашке или разрушаемой наклейкой)
Рисунок 8
Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно.
Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используется:
- в приборе ART ключ калибровки в виде винта, пломбируемый после поверки весов.
- в приборах ART-S, PWI-D, PWI-C, PWI-P и PWI-S переключатель режима настройки, расположенный внутри пломбируемого корпуса;
Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО отображаются на дисплее весоизмерительного устройства при включении весов.
Таблица 1 — Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| ART | ART-S | PWI-D, PWI-C, PWI-P, PWI-S | |
| 1 | 2 | ||
| Идентификационное наименование ПО | - | - | - |
| Номер версии (идентификационный номер) ПО | не ниже 2.5 | не ниже 2.5 | не ниже 4.5 |
| Цифровой идентификатор ПО | BCAC-F7E31) | 61B1-F6D61) | - |
| Другие идентификационные данные, если имеются | - | - | - |
| Примечания: 1) Контрольная сумма исполняемого кода, вычисляемая по алгоритму CRC16 | |||
Таблица 2 — Метрологические характеристики однодиапазонных весов
| Характеристика | Модификации | |
| RW 080T[2]0314[4] RW 080T[2]0316[4] RW 080T[2]0318[4] RW 080T[2]0320[4] RW 080T[2]0322[4] RW 080T[2]0324[4] | RW 100T[2]0314[4] RW 100T[2]0316[4] RW 100T[2]0318[4] RW 100T[2]0320[4] RW 100T[2]0322[4] RW 100T[2]0324[4] | |
| Класс точности по ГОСТ OIML R 76-1-2011 | I] | [I |
| Максимальная нагрузка (Мах), т | 80 | 100 |
| Поверочный интервал (е) и действительная цена деления шкалы (d) e=d, т | 0,05 | 0,05 |
| Число поверочных интервалов (n) | 1600 | 2000 |
| Диапазон уравновешивания тары | 100% Max | |
| Диапазон предварительного задания массы тары | 100% Max | |
Таблица 3— Метрологические характеристики однодиапазонных весов
| Характеристика | Модификации | |
| RW 120T[2]0314[4] RW 120T[2]0316[4] RW 120T[2]0318[4] RW 120T[2]0320[4] RW 120T[2]0322[4] RW 120T[2]0324[4] | RW 150T[2]0314[4] RW 150T[2]0316[4] RW 150T[2]0318[4] RW 150T[2]0320[4] RW 150T[2]0322[4] RW 150T[2]0324[4] | |
| Класс точности по ГОСТ OIML R 76-1-2011 | III | |
| Максимальная нагрузка (Мах), т | 120 | 150 |
| Поверочный интервал (е) и действительная цена деления шкалы (d) e=d, т | 0,05 | 0,05 |
| Число поверочных интервалов (n) | 2400 | 3000 |
| Диапазон уравновешивания тары | 100% Max | |
| Диапазон предварительного задания массы тары | 100% Max | |
Таблица 4 — Метрологические характеристики многоинтервальных весов
| Характеристика | Модификации |
| RW 060T[2]0314[4] RW 060T[2]0316[4] RW 060T[2]0318[4] RW 060T[2]0320[4] RW 060T[2]0322[4] RW 060T[2]0324[4] | |
| Класс точности по ГОСТ OIML R 76-1-2011 | III |
| Максимальная нагрузка, Max1/Max2, т | 30/60 |
| Поверочный интервал, е1/е2 действительная цена деления шкалы, d1/d2, т | 0,01/0,02 |
| Число поверочных интервалов, n1/n2 | 3000/3000 |
| Диапазон уравновешивания тары | 100% Max |
| Диапазон предварительного задания массы тары | 100% Max |
Таблица 5 — Метрологические характеристики многоинтервальных весов
| Характеристика | Модификации | |
| RW 080T[2]0314[4] RW 080T[2]0316[4] RW 080T[2]0318[4] RW 080T[2]0320[4] RW 080T[2]0322[4] RW 080T[2]0324[4] | RW 100T[2]0314[4] RW 100T[2]0316[4] RW 100T[2]0318[4] RW 100T[2]0320[4] RW 100T[2]0322[4] RW 100T[2]0324[4] | |
| Класс точности по ГОСТ OIML R 76-1-2011 | III | |
| Максимальная нагрузка, Max1/Max2, т | 60/80 | 60/100 |
| Поверочный интервал, e1/e2 действительная цена деления шкалы, d1/d2, т | 0,02/0,05 | 0,02/0,05 |
| Число поверочных интервалов, n1/n2 | 3000/1600 | 3000/2000 |
| Диапазон уравновешивания тары | 100% Max | |
| Диапазон предварительного задания массы тары | 100% Max | |
Таблица 6 — Метрологические характеристики многоинтервальных весов
| Характеристика | Модификации | |
| RW 120T[2]0314[4] RW 120T[2]0316[4] RW 120T[2]0318[4] RW 120T[2]0320[4] RW 120T[2]0322[4] RW 120T[2]0324[4] | RW 150T[2]0314[4] RW 150T[2]0316[4] RW 150T[2]0318[4] RW 150T[2]0320[4] RW 150T[2]0322[4] RW 150T[2]0324[4] | |
| Класс точности по ГОСТ OIML R 76-1-2011 | III | |
| Максимальная нагрузка, Max1/Max2, т | 60/120 | 60/150 |
| Поверочный интервал, е1/е2 действительная цена деления шкалы, d1/d2, т | 0,02/0,05 | 0,02/0,05 |
| Число поверочных интервалов, n1/n2 | 3000/2400 | 3000/3000 |
| Диапазон уравновешивания тары | 100% Max | |
| Диапазон предварительного задания массы тары | 100% Max | |
Таблица 7 — Метрологические характеристики многодиапазонных весов
| Модификации | ||
| Характеристика | RW 080T[2]0314[4] RW 080T[2]0316[4] RW 080T[2]0318[4] RW 080T[2]0320[4] RW 080T[2]0322[4] RW 080T[2]0324[4] | RW 100T[2]0314[4] RW 100T[2]0316[4] RW 100T[2]0318[4] RW 100T[2]0320[4] RW 100T[2]0322[4] RW 100T[2]0324[4] |
| Класс точности по ГОСТ OIML R 76-1-2011 | III | |
| Максимальная нагрузка, т Диапазон взвешивания W1 (Max1) | 60 | 60 |
| Диапазон взвешивания W2 (Max2) | 80 | 100 |
| Поверочный интервал, e, действительная цена деления шкалы, d (e=d), т Диапазон взвешивания W1 (е1) | 0,02 | 0,02 |
| Диапазон взвешивания W2 (е2) | 0,05 | 0,05 |
| Число поверочных интервалов, n Диапазон взвешивания W1 (n 1) | 3000 | 3000 |
| Диапазон взвешивания W2 (n 2) | 1600 | 2000 |
| Диапазон уравновешивания тары | 100% Max2 | |
| Диапазон предварительного задания массы тары | 100% Max2 | |
Таблица 8 — Метрологические характеристики многодиапазонных весов
| Характеристика | Модификации | |
| RW 120T[2]0314[4] RW 120T[2]0316[4] RW 120T[2]0318[4] RW 120T[2]0320[4] RW 120T[2]0322[4] RW 120T[2]0324[4] | RW 150T[2]0314[4] RW 150T[2]0316[4] RW 150T[2]0318[4] RW 150T[2]0320[4] RW 150T[2]0322[4] RW 150T[2]0324[4] | |
| Класс точности по ГОСТ OIML R 76-1-2011 | III | |
| Максимальная нагрузка, т | ||
| Диапазон взвешивания W1 (Max1) | 60 | 60 |
| Диапазон взвешивания W2 (Max2) | 120 | 150 |
| Поверочный интервал, e, действительная цена | ||
| деления шкалы, d (e=d), т | ||
| Диапазон взвешивания W1 (е1) | 0,02 | 0,02 |
| Диапазон взвешивания W2 (е2) | 0,05 | 0,05 |
| Число поверочных интервалов, n | ||
| Диапазон взвешивания W1 (n 1) | 3000 | 3000 |
| Диапазон взвешивания W2 (n 2) | 2400 | 3000 |
| Диапазон уравновешивания тары | 100% Max2 | |
| Диапазон предварительного задания массы тары | 100% Max2 | |
Диапазон температуры для ГПУ, оС...............................................................от минус 40 до плюс 50
Диапазон температуры для индикатора, оС....................................................от минус 10 до плюс 40
Параметры электропитания от сети переменного тока:
ВООА +10 %
.................................................................................................................220 -15%;
частота, Гц.............................................................................................................................50±1.
Параметры электропитания от источника постоянного тока:
напряжение, В.....................................................................................................................12-35.
наносится на маркировочные таблички, расположенные на корпусе ГПУ и/или индикатора, а также типографским способом на титульные листы эксплуатационной документации.
Весы ....................................................................................................................................... 1 шт.
Руководство по эксплуатации.............................................................................................1 шт.
осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011, «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Идентификационные данные, а также процедура идентификации программного обеспечения приведены в п. 1.4 руководства по эксплуатации.
Основные средства поверки: гири, соответствующие классу точности М1-2 по ГОСТ OIML R 111-1-2009.
Раздел 2.3 «Использование изделия» документа «Весы вагонные RW. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к весам вагонным RW
1. ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
