Твердомеры Виккерса 5030SKV, 5030TKV, 6030LKV, 63005-16

Назначение

Твердомеры Виккерса 5030SKV, 5030TKV, 6030LKV (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.

Описание

Принцип действия твердомеров основан на статическом вдавливании наконечника -алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка и пересчетом значения длин диагоналей в значения твёрдости по Виккерсу (HV).

Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.

Твердомеры отличаются диапазоном прикладываемых нагрузок, типом дисплея, форматом представления информации на экране дисплея о ходе процесса измерения твёрдости, типом связи с компьютером. Твердомеры могут быть оснащены видеокамерой и персональным компьютером, программное обеспечение которого позволяет автоматически находить отпечаток и определять значение твердости. При измерениях отпечатков с длиной диагоналей более 0,4 мм измерения проводить в ручном режиме.

Доступ к метрологически значимой части ограничен конструкцией твердомеров.

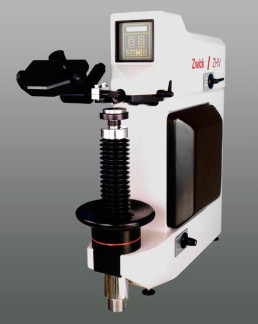

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.

Программное обеспечение

Встроенное ПО используется для управления работой твердомеров, записи, хранения и статистической обработки результатов измерений. Внешнее ПО для персонального компьютера поддерживает все функции встроенного ПО в расширенном варианте. Дополнительно оно позволяет автоматически распознавать отпечаток, измерять длины диагоналей и вычислять значение твердости.

Идентификационные признаки (данные) ПО приведены в таблице 1.

Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.

Технические характеристики

Испытательные нагрузки по шкалам Виккерса, Н:

-    для твердомеров 5030SKV, 5030TKV..........9,807; 29,42; 49,03; 98,07; 196,1; 294,2; 490,3;

-    для твердомеров 6030LKV.......................................9,807; 29,42; 49,03; 98,07; 196,1; 294,2.

Пределы допускаемой относительной погрешности нагрузки, %.....................................± 1,0.

Диапазон измерений твердости по шкалам Виккерса (HV),..............................от 50 до 1500.

Пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 2.

Таблица 2

Примечание: в твердомерах 5030SKV, 5030TKV используются шкалы HV 1 - HV 50, в твердомерах 6030LKV используются шкалы HV 1 - HV 30.

Рабочие условия применения:

-    температура окружающего воздуха ,оС........................................................от 10 до 35;

-    относительная влажность окружающего воздуха, не более, %.................................80.

Напряжение питания от сети переменного тока частотой (50±1) Гц, В..............220±22.

Габаритные размеры, мм, не более:

-    длина.................................................................................................................................348;

-    ширина ............................................................................................................................700;

-    высота................................................................................................................................782.

Масса, кг, не более..............................................................................................................90.

Знак утверждения типа

наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

В комплект поставки входят:

твердомер 5030SKV, или 5030TKV, или 6030LKV (по заказу)..............

1 шт.; 1 шт.; 1 шт.; 1 шт.; 1 шт.; 1 шт.; 1 шт.; 1 шт.

объектив 10х............................................................................................

ручная измерительная система с окуляром (по заказу)...........................

персональный компьютер (по заказу) .......................................................

видеокамера (по заказу) .............................................................................

программное обеспечение ZH^.HD (по заказу).......................................

руководство по эксплуатации INDENTEC 5030, 6030 - 01 РЭ................

руководство по эксплуатации INDENTEC ZHp,.HD - 01 РЭ (по заказу)

Поверка

осуществляется по ГОСТ Р 8.695-2009 «ГСИ. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».

Основные средства поверки:

эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями: (250±50) HV; (450±75) HV; (800±50) HV.

Сведения о методах измерений

Твердомеры Виккерса 5030SKV, 5030TKV, 6030LKV. Руководство по эксплуатации. INDENTEC 5030, 6030 - 01 РЭ.

Нормативные и технические документы, устанавливающие требования к твердомерам Виккерса 5030SKV, 5030TKV, 6030LKV

1    ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».

2    ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения».

3    ГОСТ 8.695-2009 «Государственная система обеспечения единства измерений. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».

4    ГОСТ 8.063-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».

5    Техническая документация фирмы-изготовителя.
