Барьеры искрозащиты TCC Ex, 63024-16

Назначение

Барьеры искрозащиты серии TCC Ex (далее - барьеры) представляют собой промежуточные измерительные преобразователи, воспринимающие измерительные сигналы от датчиков в виде силы и напряжения постоянного тока и передающие их во вторичную часть измерительной системы, с номинальным коэффициентом передачи 1. Барьеры предназначены для установки на границе опасной и безопасной зон производств с целью защиты электрических цепей аналоговых датчиков, расположенных в опасной зоне, от попадания недопустимо большой электрической мощности из безопасной зоны при развитии аварии во вторичной части измерительной системы, расположенной в безопасной зоне.

Описание

Барьеры представляют из себя пассивные электрические элементы, состоящие из предохранителей, резисторов и стабилитронов и относятся к типовым барьерам безопасности на диодах (стабилитронах) с обязательным искрозащитным заземлением. Барьеры участвуют в передаче аналоговых сигналов датчиков из взрывоопасной зоны во взрывобезопасную. На измерительный канал оказывает влияние сопротивление барьера и ток утечки барьера.

В серию TCC Ex входят следующие барьеры искрозащиты:

TCC Ex4T    Четырехканальный барьер для передачи сигналов от

БНРД.426475.002 термопреобразователей сопротивления, включенных по трехпроводной схеме измерения и напряжением до 1 В.

TCC Ex2A    Двухканальный барьер для передачи аналоговых сигналов тока

БНРД.426475.003 от 0 до 5 мА, от 4 до 20 мА, напряжения от 0 до 10 В, сигналов термопар и сигналов термопреобразователей сопротивления, включенных по четырехпроводной схеме измерения дискретных сигналов с напряжением до 24 В.

TCC Ex8A    Восьмиканальный барьер аналогичный TCC Ex2A.

БНРД.426475.004

Барьеры применяются в энергетике, машиностроении, химической, нефтегазовой отрасли, в области использования атомной энергии и т.д.

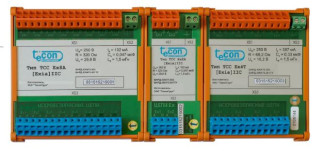

Фотографии общего вида барьеров приведены на рисунке 1, схема пломбировки от несанкционированного доступа приведена на рисунке 2.

Технические характеристики

Основные метрологические и технические характеристики приведены в таблице 1.

Таблица 1

Рабочие условия применения:

температура окружающей среды    от минус 40 до плюс 70

°С;

конденсации влаги при

относительная влажность    от 50 до 80 % без

температуре 25 °С; атмосферное давление    от 84,0 до 106,7 кПа.

Габаритные размеры барьеров TCC Ех2А, мм, не более Габаритные размеры барьеров TCC Ех8А, мм, не более Габаритные размеры барьеров TCC Ex4T, мм, не более Масса барьеров TCC Ех2А, г, не более 0,13.

109х47х53

109х105х53

109х84х53

Масса барьеров TCC Ех8А, г, не более 0,2.

Масса барьеров TCC Ех4Т, г, не более 0,17.

Средняя наработка на отказ не менее 100 000 часов.

Назначенный срок службы    15 лет.

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации.

Комплектность

Барьеры искрозащиты серии TCC Ех согласно заказу,

Комплект эксплуатационной документации на комплект поставки,

Методика поверки БНРД.426475.001МП «Барьеры искрозащиты серии TCC Ех. Методика поверки»,

Упаковка.

Поверка

осуществляется в соответствии с документом БНРД.426475.001МП «Барьеры искрозащиты серии TCC Ех. Методика поверки», утвержденной ФГУП «ВНИИМС» 02.06.2015 г.

Перечень основных средств поверки:

1. Нановольтметр/микроомметр постоянного тока 34420А

Таблица 2

2. Мера напряжения и тока Agilent E3645A ( 0 -60 В, пределы допускаемой основной погрешности ±(0,05% от уст.+ 10 мВ).

Сведения о методах измерений

Методы измерений изложены в документе «Барьеры искрозащиты серии TCC Ех. Руководство по эксплуатации» БНРД.426475.001РЭ.

Нормативные и технические документы, устанавливающие требования к барьерам искрозащиты серии TCC Ex

ГОСТ 30852.10-2002 (МЭК 60079-11:1999)

ГОСТ 22261-94 ЕССИ

ТУ 4218-002-54867848-2015 (БНРД .426475.001 ТУ)

Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i

Средства измерений электрических и магнитных величин. Общие технические условия

Барьеры искрозащиты серии TCC Ex. Технические условия
