Анализаторы СИМ-6М, 63028-16

Назначение

Анализаторы СИМ-6М предназначены для измерения содержания серы в светлых нефтепродуктах (бензин, керосин, дизтопливо), а также в других нефтепродуктах, полностью сгорающих в горелке анализатора, и могут применяться для оперативного контроля их качества.

Описание

Принцип действия анализаторов основан на методе определения серы в нефтепродуктах, заключающийся в сжигании контролируемого нефтепродукта в потоке воздуха и определении содержания сернистого ангидрида в продуктах сгорания с использованием кулонометрического преобразователя.

Результат измерения (усредненное значение) содержания серы в контролируемых нефтепродуктах индицируется на индикаторе в граммах на кубический дециметр.

Метод определения содержания серы в нефтепродуктах соответствует ГОСТ 19121-73.

Конструктивно анализаторы выполнены в металлическом корпусе настольно-переносного типа вертикального построения.

При транспортировании и хранении на анализаторы со стороны передней панели надевают крышку, предохраняющую переднюю панель от повреждений.

На передней панели анализаторов установлены ячейка электрохимическая, горелка, ламповое стекло, а также органы управления и индикатор.

В корпусе располагаются насос-дозатор, платы измерительного канала, преобразователь напряжения.

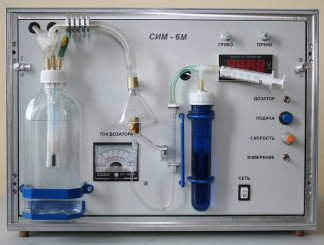

Внешний вид анализаторов СИМ-6М приведен на рисунке 1.

Технические характеристики

1    Диапазон измерения концентрации серы в нефтепродуктах, масс.%.    от 0,015 до 1,000

2    Пределы допускаемой абсолютной погрешности измерения анализатором, %    ±15%

3    Напряжение питания частотой 50 Гц, В    (22С^зз?)

4    Мощность, потребляемая анализатором, В А, не более    50

5    Время непрерывной работы, ч, не более    8

6    Масса анализатора, кг, не более    10

7    Г абаритные размеры анализатора, мм, не более    400х205х295

8    Средняя наработка на отказ, ч, не менее    5000

9    Средний срок службы, год, не менее    5

10    Среднее время восстановления после ремонта, ч, не более    1

12    Условия эксплуатации:

-    температура окружающего воздуха, °С    от 10 до 35

-    относительная влажность воздуха при температуре 25 °С, %, не более    90

- атмосферное давление, кПа (мм рт.ст.)    84-106,7 (630-800)

13    Анализаторы по условиям эксплуатации соответствуют 2 группе ГОСТ 22261-94.

14    Климатическое исполнение УХЛ4.2 по ГОСТ 15150-69.

Знак утверждения типа

наносится в левом верхнем углу паспорта СНМК.413414.002ПС и руководства по эксплуатации СНМК.413414.002 РЭ принтером и на табличке на задней панели прибора.

Комплектность

В комплект поставки входят:

1    Анализатор СИМ-6М    1 шт.

2    Руководство по эксплуатации СНМК.413414.002 РЭ    1 экз.

3    Паспорт СНМК.413414.002ПС    1 экз.

4    Методика поверки СНМК.413414.002МП    1 экз.

5    Свидетельство о первичной поверке    1 экз.

Поверка

осуществляется в соответствии с документом СНМК.413414.002 МП «Анализатор СИМ-6М. Методика поверки», утвержденным ФГУП «СНИИМ» 13.11.2015 г.

Основные средства поверки:

Государственные стандартные образцы ГСО 6666-93(СРФ-1), ГСО 6667-93(СРФ-2), ГСО 6668-93(СРФ-3), ГСО 6669-93(СРФ-4).

Знак поверки наносится на заднюю панель анализатора давлением на пломбу

Сведения о методах измерений

Методы измерений изложены в эксплуатационной документации на анализатор СИМ-6М.

Нормативные и технические документы, устанавливающие требования к анализаторам СИМ-6М

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 19121-73 Нефтепродукты. Метод определения содержания серы сжиганием в лампе.

МИ 2639-2001 ГСИ. Государственная поверочная схема для средств измерений массовой доли компонентов в веществах и материалах.

Технические условия СНМК.413414.002 ТУ.
