Анализаторы СИМ-11М, 63030-16

Назначение

Анализаторы СИМ-11М предназначены для измерения температуры застывания нефтепродуктов при оперативном контроле их качества.

Описание

Принцип действия анализаторов СИМ-11М основан на охлаждении образца контролируемого нефтепродукта хладоагентом (жидкий азот) с заданной скоростью до температуры, при которой образец остается неподвижным.

Указанная температура измеряется и принимается за температуру застывания.

Конструктивно анализаторы состоят из криостата, выполненного на сосуде Дьюара, и измерительного прибора.

Криостат состоит из трубки подачи хладоагента, электронагревателя, спиртовой бани и крышки, на которой закреплены склянка с образцом контролируемого нефтепродукта и датчиком температуры, электродвигатель мешалки, датчик температуры, отслеживающий температуру спиртовой бани, электронагреватель спиртовой бани, разъем питания электродвигателя. Разъем питания электродвигателя расположен на боковой стенке корпуса криостата.

Измерительный прибор выполнен в унифицированном металлическом корпусе.

На передней панели прибора устанавливаются два регулятора температуры для автоматического отслеживания температуры спиртовой бани и образца контролируемого нефтепродукта. На задней панели расположены шнур питания, кабели, предохранитель, клемма заземления.

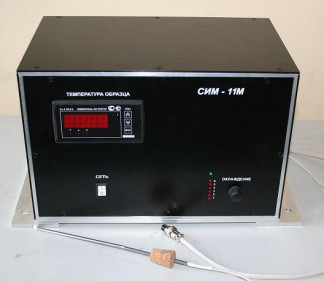

Внешний вид анализаторов СИМ-11М приведен на рисунке 1.

Технические характеристики

1    Температура застывания нефтепродуктов не менее, °С    минус 53.

2    Пределы допускаемой абсолютной погрешности измерения температуры застывания

нефтепродуктов, °С    ± 2.

(220ГЭУ).

90.

3    Напряжение питания частотой 50 Гц, В

4    Мощность, потребляемая анализатором, В • А, не более,

5    Время непрерывной работы, ч, не более,

6    Масса анализатора, кг, не более:

-    измерительный прибор

4.

1.5.

8.5.

310x220x220. 0=100, h=710. 0=330, h=610. 5000.

5. 1.

-    криостат

-    сосуд Дьюара

7    Габаритные размеры, мм, не более:

-    измерительный прибор

-    криостат

-    сосуд Дьюара

8    Средняя наработка на отказ, ч, не менее

9    Средний срок службы, лет, не менее

10    Среднее время восстановления после ремонта, ч, не более

11    Условия эксплуатации:

-    температура окружающего воздуха, °С    от 10 до 35.

-    относительная влажность воздуха при температуре 25 °С, % не более    90.

-    атмосферное давление, кПа (мм рт.ст)    84-106,7 (630-800).

12    Анализаторы соответствуют 2 группе ГОСТ 22261-94.

13    Климатическое исполнение УХЛ4.2 по ГОСТ 15150-69.

Знак утверждения типа

наносится в левом верхнем углу паспорта СНМК.414114.002 ПС и руководства по эксплуатации СНМК.414114.002 РЭ принтером, и на табличке на задней панели прибора.

Комплектность

В комплект поставки входят:

1    Анализатор СИМ-11М

1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 экз. 1 экз. 1 экз. 1 экз.

2    Сосуд Дьюара

3    Криостат

4    Пробирка

5    Подставка

6    Руководство по эксплуатации СНМК.413114.002 РЭ

7    Паспорт СНМК. 413114.002 ПС

8    Методика поверки СНМК. 413114.002 МП

9    Свидетельство о первичной поверке

Поверка

осуществляется в соответствии с документом СНМК.414114.002 МП «Анализатор СИМ-11М. Методика поверки», утвержденным ФГУП «СНИИМ» 13.11.2015 г.

Основные средства поверки в эксплуатации или после ремонта:

государственные стандартные образцы ГСО 7945-2001 (ТЗ-1), ГСО 7946-2001 (ТЗ-2),

ГСО 8356-2003(ТЗ-3), ГСО 8357-2003 (ТЗ-4).

Знак поверки наносится на заднюю панель анализатора давлением на пломбу

Сведения о методах измерений

Методы измерений изложены в эксплуатационной документации на анализатор СИМ-11М.

Нормативные и технические документы, устанавливающие требования к анализаторам СИМ-11М

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

ГОСТ 20287-91 «Нефтепродукты. Методы определения температур текучести и застывания»

Технические условия СНМК.414114.002 ТУ
