Модель черного тела прецизионная, 63034-16

Назначение

Модель чёрного тела прецизионная (далее по тексту - МЧТ прецизионная) предназначена для воспроизведения температуры. Применяется для поверки и калибровки инфракрасных термометров и тепловизоров.

Описание

МЧТ прецизионная представляет собой полостной температурный излучатель и состоит из собственно теплового излучателя и системы термостатирования (жидкостного термостата), обеспечивающего задание, подержание и измерение температуры излучателя.

Принцип действия МЧТ прецизионной заключается в практической реализации законов излучения Стефана-Больцмана и Планка, связывающих температуру черного тела с мощностью его излучения в ИК диапазоне. Мощность излучения МЧТ прецизионной определяется ее температурой, излучательной способностью и температурой окружающей среды.

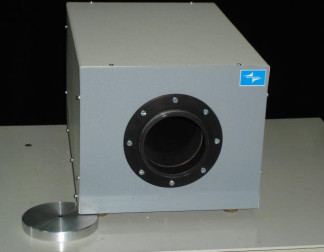

Тепловой излучатель МЧТ прецизионной представляет собой полостной излучатель, внутренняя поверхность которого покрыта краской, имеющей высокую излучающую способность.

Форма полости обеспечивает высокую излучательную способность теплового излучателя. Излучающая полость выполнена из меди. Снаружи излучающей полости расположен теплообменник, связанный с ванной термостата. Излучающая полость с теплообменником покрыта теплоизоляцией и помещена в прямоугольный корпус.

Система термостабилизации термостата работает с помощью внутреннего датчика, расположенного в ванне термостата. Для измерения температуры полости, которая может отличаться от температуры в ванне термостата, в стенку полости помещён измерительный платиновый термометр. Измерение температуры излучающей полости может производиться как с помощью системы измерения термостата, так и с помощью любого другого измерителя температуры, работающего со 100-омным термометром сопротивления, включённым по 4х-проводной схеме.

МЧТ предназначен для работы на воздухе, однако для обеспечения работы при температурах ниже точки росы, полость теплового излучателя снабжена специальным тубусом, который закрывается пенопластовой крышкой, препятствующей свободной циркуляции воздуха в полости во время перерывов в работе. На время измерения крышка снимается.

При необходимости обеспечения длительной работы в диапазоне отрицательных температур, а также при работе с аппаратурой, работающей в спектральных областях, включающих зоны поглощения в атмосфере, блок теплового излучателя МЧТ прецизионной помещается в камеру, заполненную сухим азотом, или осушенным воздухом.

При работе на температурах выше комнатной, а также при работе в специальной камере, тубус и крышку можно не использовать.

Программное обеспечение

Управление МЧТ прецизионным осуществляется с помощью программного обеспечения U5 «MDS» встроенного в блок управления термостата.

ПО позволяет установить заданную температуру черного тела и обеспечить ее стабилизацию за счет управления PID регулятором.

Программное обеспечение (ПО) имеет следующие идентификационные данные:

Таблица 1

Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Доступ пользователя к встроенному программному обеспечению исключен конструктивным исполнением прибора.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Технические характеристики

представлены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом, а также на поверхность излучателя МЧТ прецизионной с использованием технологии трафаретной печати.

Комплектность

Таблица 3

Поверка

осуществляется по документу МП 045.М4-15 «ГСИ. Модели черных тел прецизионные. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 10 сентября 2015г.

Основные средства поверки:

1    Широкоапертурная модель черного тела с регулируемой температурой излучающей полости МЧТ 80/100 зав. № 4 из состава Государственного рабочего эталона 0-го разряда единицы температуры в диапазоне от 0 до 3000 °С 3.1.ZZA.0020.2015. Свидетельство об аттестации действительно до 02 июня 2017г.

Основные метрологические характеристики:

-    диапазон воспроизводимых температур от -30 до +80 °С,

-    погрешность воспроизведения температуры 0,25 °С.

2    Государственный рабочий эталон 1-го разряда единицы температуры в диапазоне от минус 53,15 до 0 °С 3.1.ZZA.0001.2014.

Основные метрологические характеристики:

-    диапазон воспроизводимых температур от минус 53,15 до 0 °С

-    погрешность воспроизведения температуры 0,5°С

3    Пирометр-компаратор Heitronics ТРТ11 зав. № 3521 из состава Государственного рабочего эталона 0-го разряда единицы температуры в диапазоне от 0 до 3000 °С

3.1.ZZA.0020.2015.

Основные метрологические характеристики:

-    диапазон измеряемых температур от -50 до +1000 °С

-    погрешность измерения температуры 0,5 - 2 °С

-    погрешность в режиме компарирования 0,2°С

Сведения о методах измерений

«Модели чёрных тел прецизионные. Руководство по эксплуатации», раздел 4

Нормативные документы, устанавливающие требования к модели чёрного тела прецизионной

ГОСТ 8.558-2009 «Государственная система обеспечения единства измерений. Г осударственная поверочная схема для средств измерений температуры»
