Анализаторы газообразных выбросов ENDA-5610, 63040-16

Назначение

Анализаторы газообразных выбросов ENDA-5610 предназначены для автоматического непрерывного измерения содержания кислорода (O2) оксида углерода (СО), суммы оксидов азота ^Ох), диоксида серы (БО2), суммы углеводородов (только зав. № 13115610) в газообразных выбросах.

Описание

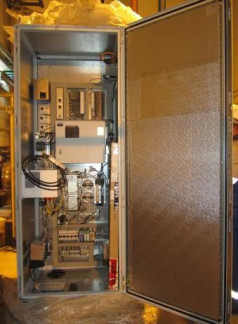

Анализаторы газообразных выбросов ENDA-5610 представляют собой комплекс оборудования, установленного в защитном металлическом шкафу (рис. 1), включающем в себя аналитический модуль, силовой блок, пробоотборное устройство, систему подготовки пробы, обеспечивающую очистку и охлаждение отбираемого газа, контроллеры температуры, систему охлаждения и подогрева. На передней панели расположен жидкокристаллический сенсорный дисплей. На правой панели расположены штуцеры для подачи и выхода пробы, сжатого воздуха и калибровочных газов, на левой панели - аналоговые и цифровые входы и выходы, порты для передачи данных. Знак поверки наносится в правый верхний угол внутренней поверхности двери анализатора.

Место нанесения знака поверки

Аналитический модуль представляет собой газоанализатор, внутри которого расположены датчики (инфракрасный и парамагнитный), газовая схема, электрический блок и электронные платы. В анализаторе зав. № 13115610 дополнительно установлен детектор горючих газов Thermo-FID ES.

Принцип действия инфракрасного детектора для измерений содержания оксидов углерода, азота и диоксида серы основан на методе недисперсионной инфракрасной спектроскопии (NDIR), который заключается в поглощении пробой инфракрасного (ИК) излучения в узком диапазоне длин волн, характерном для определяемого вещества. Перекрестно модулированное ИК излучение попеременно, с определенной частотой, проходит через пробу пробу газа и газ сравнения. При наличии в пробе газа определяемого компонента сигнал прерывается с модулированной частотой, что далее фиксирует конденсационный акустический датчик. Сигнал детектора пропорционален содержанию определяемого компонента в пробе.

Магнитно-пневматический детектор, применяемый для измерений содержания кислорода в пробе газа, использует принцип магнитного давления, основанный на парамагнитных свойствах кислорода. Принцип действия основан на изменении давления газа, содержащего кислород, в неравномерном магнитном поле. Изменение давления относительно газа сравнения (атмосферного воздуха) регистрируется с помощью конденсационного акустического датчика, сигнал которого связан с содержанием кислорода в пробе.

Принцип действия пламенно-ионизационного детектора основан на сгорании органических веществ в пламени водорода с образованием ионов. Перемещающиеся под действием напряжения ионы создают электрический ток, интенсивность которого пропорциональна содержанию определяемого компонента в анализируемом газе.

Вывод данных осуществляется непосредственно на ЖК экран, находящийся на передней панели аналитического блока. Анализатор оснащен унифицированным аналоговым выходом (4 - 20 мА).

В анализаторе предусмотрена возможность установки настраиваемых уровней сигнализации о превышении содержания определяемых компонентов.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

ПО газообразных выбросов ENDA-5610 имеет уровень защиты «высокий» по Р.50.2.077-2014 (использованы комплексные методы защиты ПО от непреднамеренных и умышленных изменений метрологически значимой части ПО, такие, как пароли авторизации пользователей, блокировка клавиш управления, управление доступом пользователя). Влияние ПО на результаты измерений учтено при установлении метрологических характеристик.

Технические характеристики

Диапазон измерений объемной доли кислорода (O2), %    от 0 до 25

Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений об. доли O2, %    ± 1,5 Диапазон измерений массовой концентрации оксида углерода (СО), мг/м от 0 до 200 Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений массовой концентрации СО, % ± 10 Диапазон измерений массовой концентрации суммы оксидов азота (NOx), мг/м3 от 0 до 500

Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений массовой концентрации NOx, %

Диапазон измерений массовой концентрации диоксида серы (SO2), мг/м3 Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений массовой концентрации SO2, %

± 10 от 0 до 200

± 15 от 0 до 1000

Диапазон измерений объемной доли суммы углеводородов в пересчете на пропан (зав. № 13115610), млн-1,

Пределы допускаемой погрешности измерений объемной доли суммы углеводородов (зав. № 13115610), %

-    приведенной к верхнему пределу диапазона в диапазоне измерений от 0 до 200 млн-1,

± 10 ± 10

-    относительной

в диапазоне измерений св. 200 до 1000 млн-1

Предел времени установления выходного сигнала на уровне 90 %, Т0,9ном, с, не более:

NOx, CO, O2 SO2

60

240

15

8300

1100x2115x730

220

суммы углеводородов (зав. № 13115610)

Потребляемая мощность, Вт, не более Г абаритные размеры, мм, не более Масса, кг, не более

Условия эксплуатации:

20 ± 15 230±10 % 50

от 2,5 до 3,0 156 ± 3,43 0,1

-    температура окружающей среды, С

-    напряжение питания переменного тока, В

-    частота переменного тока, Гц

-    расход по каналу отбора пробы, дм3/мин

-    температура пробы, оС, не выше

-    отклонение давления пробы от атмосферного, кПа, не более

-    массовая концентрация пыли в пробе, мг/м3, не более

Знак утверждения типа

наносится в виде наклейки на переднюю панель анализатора и на первую страницу паспорта типографским способом.

Комплектность

Анализаторы газообразных выбросов ENDA-5610 зав. №№ 13115610, 13125610.

Комплект ЗИП.

Руководство по эксплуатации «Анализаторы газообразных выбросов серии ENDA-5000», паспорта.

Методика поверки.

Поверка

осуществляется по документу МП 63040-16 «Анализаторы газообразных выбросов ENDA-5610. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 26 октября 2015 г. Основные средства поверки:

-    ГСО состава газовых смесей №№ 10240-2013,10253-2013, 10322-2013, 10323-2013, 10342-2013;

-    Генератор газовых смесей ГГС-Р, № 45189-10 в Федеральном информационном фонде СИ (Госреестр);

-    ПНГ азот марки А по ТУ 6-21-39-96.

Сведения о методах измерений

приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к анализаторам газообразных выбросов ENDA-5610

ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия.

Техническая документация фирмы-изготовителя «HORIBA Ltd.», Япония
