Системы измерений длительности соединений MSS R15, 63046-16

Назначение

Системы измерений длительности соединений MSS R15, далее - СИДС, предназначены для измерения длительности телефонных соединений с целью получения исходных данных для расчета их стоимости.

Описание

СИДС является виртуальной (функциональной) системой измерений длительности телефонных соединений комплекса оборудования с измерительными функциями оконечнотранзитного узла связи MSS сети подвижной радиотелефонной связи стандартов GSM 900/1800, UMTS, версия ПО 15, производства Ericsson AB, Швеция.

СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

Конструктивно оборудование выполнено по модульному принципу: плата-кассета-кассетный модуль-статив, размещаемые в шкафу, двери которого блокируются от несанкционированного доступа. Доступ к кассетным модулям возможен только после вскрытия защитной двери статива, рисунок 1.

На рисунке 2 изображено место блокировки кассетного модуля исключающего возможность бесконтрольной выемки кассет. Доступ к процессору исключен конструкцией и с помощью однократно наклеиваемой этикетки с фирменным знаком.

Общий вид оборудования и место блокировки от несанкционированного доступа, представлены на рисунках 1 и 2.

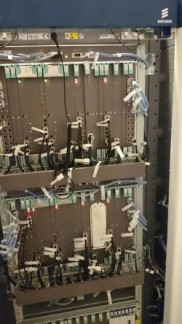

Рисунок 1 - Общий вид оборудования    Рисунок 2 - Место блокировки кассетного

с открытой дверью    модуля (выделено)

Программное обеспечение

Программное обеспечение (ПО) встроенное, версии 15, управляет функционированием оборудования.

Идентификационные данные ПО оборудования приведены в таблице 1.

Таблица 1

Уровень защиты ПО и измерительной информации - высокий, в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Технические характеристики

-    пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений в диапазоне от 1 до 3600 с    ± 1 с;

-    вероятность неправильного тарифицирования телефонного соединения, не более 0,0001.

Знак утверждения типа

наносится на эксплуатационную документацию оборудования, в состав которого входит СИДС, типографским способом.

Комплектность

-    методика поверки на СИДС;

-    СИДС, в составе комплекса оборудования;

-    руководство по эксплуатации 5295-016-29420846-2015 РЭ систем измерений длительности соединений МББ R15.

Поверка

осуществляется по документу 5295-016-29420846-2015 МП «Системы измерений длительности соединений МББ R15 Методика поверки», утвержденному ФГУП «ЦНИИС» 10 ноября 2015 г.

Основное средство поверки: формирователь телефонных соединений Призма (Призма-М): (1 - 3600) с, А = ± 0,25 с.

Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о поверке.

Сведения о методах измерений

Руководство по эксплуатации 5295-016-29420846-2015 РЭ системы измерений длительности соединений МББ R15, версия ПО15.

Нормативные и технические документы, устанавливающие требования к системам измерений длительности соединений MSS R15

1.    ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

2.    Техническая документация Ericsson AB, Швеция.
