Системы измерений длительности соединений SI3000 v3_SI3000 cCS v1, 63047-16

Назначение

Системы измерений длительности соединений SI3000 v3_SI3000 cCS v1, далее СИДС, предназначены для измерения длительности телефонных соединений с целью получения исходных данных для расчета их стоимости.

Описание

СИДС является виртуальной (функциональной) системой измерения длительности телефонных соединений и входит в состав комплекса оборудования с измерительными функциями - комбинированной телефонной станции типа SI3000, версия ПО 3.2 и SI3000 cCS, версия ПО 1.2, производства ЗАО «ИскраУралТЕЛ», Екатеринбург.

Оборудование SI3000, версия ПО 3.2 и SI3000 cCS, версия ПО 1.2 (далее -оборудование) используется на сети связи оконечного, транзитного, оконечно-транзитного узла связи.

СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

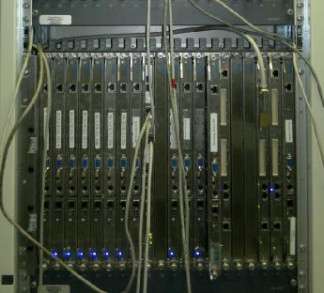

Конструктивно оборудование выполнено по модульному принципу: плата-кассета-кассетный модуль-статив, размещаемые в шкафу, двери которого блокируются от несанкционированного доступа. Доступ к кассетным модулям возможен только после вскрытия защитной двери статива (рис. 1).

Общий вид оборудования и место его блокировки от несанкционированного доступа представлены на рисунке 1 и 2 соответственно.

Программное обеспечение

Программное обеспечение (ПО) встроенное, управляет функционированием оборудования.

Идентификационные данные ПО оборудования приведены в таблице 1.

Таблица 1

Уровень защиты ПО и измерительной информации - высокий, в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Технические характеристики

•    пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений в диапазоне от 1 до 3600 с: ±1 с;

•    вероятность неправильного тарифицирования соединения (неправильной работы СИДС, выражающейся в превышении допустимой погрешности измерений длительности телефонного соединения или недостоверном определении номеров вызывающего и вызываемого абонентов) не более 0,0001.

Знак утверждения типа

наносится на эксплуатационную документацию оборудования, в состав которого входит СИДС, типографским способом.

Комплектность

•    СИДС, в составе комплекса оборудования;

•    методика поверки СИДС МП425760-002-33905526-2015;

•    руководство по эксплуатации РЭ425760-001-33905526-2015 систем измерений длительности соединений SI3000 v3_SI3000 cCS v1.

Поверка

осуществляется по документу МП425760-002-33905526-2015 «Системы измерений длительности соединений SI3000 v3_SI3000 cCS v1. Методика поверки», утвержденному ФГУП «ЦНИИС» 30 октября 2015 г.

Основные средства поверки:

•    формирователь телефонных соединений Призма: (1 - 3600) с, А = ±0,25 с.

Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о

поверке.

Сведения о методах измерений

Руководство по эксплуатации РЭ425760-001-33905526-2015 систем измерений длительности соединений SI3000 v3_SI3000 cCS v1.

Нормативные документы, устанавливающие требования к системам измерений длительности соединений SI3000 v3_SI3000 cCS v1

• ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
