Установки раздаточные сжатого природного газа EFCR, 63049-16

Назначение

Установки раздаточные сжатого природного газа EFCR (далее - установки) предназначены для измерений массы сжатого природного газа (метана), далее - газ, при его выдаче в баллоны автотранспортных средств.

Описание

Принцип действия установки состоит в следующем: газ из резервуара автомобильной газонаполнительной компрессорной станции (АГНКС) подводится к приёмному патрубку установки, далее через фильтр и электромагнитный клапан поступает в массовый расходомер (в дальнейшем - расходомер), затем через разрывную муфту и раздаточный рукав с краном поступает в баллон автотранспортного средства.

Результаты измерения массы от расходомера поступают в электронно-вычислительное устройство установки, на индикаторе (дисплее) которого индицируется количество отпущенного газа, цена за один кг, и его стоимость.

Установки могут подключаться через блок клапанов к одному или трем питающим резервуарам.

Установки оснащены манометром для контроля давления газа на выходе перед раздаточным рукавом.

Задание дозы газа и включение установок производит оператор на пульте, находящемся непосредственно на установках, или с пульта дистанционного управления.

Установка показаний на цифровом табло разового учета выданной массы газа и стоимости в положение нуля производится после нажатия кнопки СТАРТ («Вкл»).

Основными элементами установок являются:

-    корпус;

-    расходомер массовый CNGmass 8FF15 производства фирмы Endress+Hauser Flowtec AG, Швейцария;

-    электронно-вычислительное устройство EFP-MCB производства компании KwangShin Machine Industry Co., Ltd., Корея;

-    дисплей;

-    электромагнитный клапан;

-    манометр;

-    датчик контроля давления;

-    раздаточного кран с раздаточным рукавом длиной не менее 3 м.

Для обеспечения условий работы контроллера и дисплея в зимний период установки имеют электрический нагреватель с терморегулятором.

Установки имеют следующее обозначение при заказе: EFCR- Х1Х2Х3Х4, где EFCR - тип;

Х1 - количество раздаточных кранов:

S - с одним;

D - с двумя;

Х2 - 1 или 3 - количество питающих резервуаров;

Х3 - производитель расходомера Е - фирма Endress+Hauser Flowtec AG, Швейцария;

Х4- всегда 2 - обозначение расходомера CNGmass 8FF15.

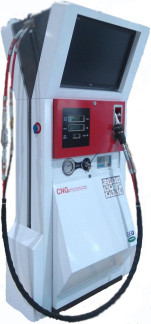

Общий вид установок показан на рисунке 1.

Маркировка взрывозащищенности установок ШхШЬшПАТЗ.

Для предотвращения несанкционированного изменения метрологических характеристик расходомера массового CNGmass предусмотрено блокирование параметров настройки в соответствии с областью применения посредством установки DIP переключателя (переключателей) в соответствующее положение и пломбирование корпуса электронновычислительного устройства EFP-MCB пломбами с нанесенными знаками поверки, как показано на рисунках 1 и 2.

Программное обеспечение

Программное обеспечение (ПО) установок является встроенным, имеет функции определения массы выданного газа, вывода информации о массе и стоимости выданного газа на дисплей и через интерфейсы связи, сохранения во внутренней памяти количества выданных доз, количества смен цены газа, количества и характер отказов. ПО реализовано в микроконтроллере, размещенном в электронно-вычислительным устройстве установки. Доступ к микроконтроллеру и его интерфейсу для загрузки ПО ограничивается корпусом электронновычислительного устройства и защитной крышкой, которая пломбируется.

Доступ к изменению параметров работы ПО, влияющих на метрологические характеристики установки, защищен паролем администратора и паролем юстировки.

ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования. Нормирование метрологических характеристик проведено с учетом применения ПО.

ПО расходомеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычисление (метрологически значимая часть ПО) проводятся по специальным расчетным соотношениям, сохраняемым во встроенной программе (Firmware). Доступ к цифровому идентификатору firmware (контрольной сумме) невозможен.

Наименование ПО имеет структуру Y.Z, где Y - идентификационный номер текущей версии Software (от 00 до 99) - характеризующий функциональность расходомера, - различные протоколы цифровой коммуникации, а также совместимость с сервисными программами;

Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing) - не влияет на функциональность и метрологические характеристики расходомера.

Номер версии ПО расходомера отображается с помощью команды меню: «SUPERVISION» - «VERSION INFO» - «SW-REV.AMP» при использовании Fieldtool или через Modbus регистр.

Проведение идентификации номера версии ПО установки описано в эксплуатационной документации на установку.

Идентификационные данные ПО расходомера и установки приведены в таблице 1.

Таблица 1

Конструкция установок обеспечивает полное ограничение доступа к метрологической части ПО и измерительной информации. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Технические характеристики

Максимальный расход, кг/мин    80

Минимальный расход, кг/мин    2

Минимальная доза выдачи, кг    2 Пределы допускаемой относительной погрешности

измерений массы газа, %    ±1,0

Максимальное давление газа, МПа    35

Минимальное давление газа, МПа    20

Максимальные показания счетчика разового учета:

-    выданного количества газа, кг

9999,999

999,99

99999,99

99 999 999 999,999 от минус 30 до плюс 50

-    цены за кг, руб.

-    стоимости за выданную дозу, руб.

Максимальные показания несбрасываемого счетчика суммарного учета, кг Диапазон рабочих температур, оС

Электропитание от сети переменного тока

-    напряжение, В

от 187 до 242 50±1 0,5 3

1292 х 2124,2 х 720 1492 х 2124,2 х 720

257

295

262

300

15

-    частота, Гц

Потребляемая мощность, В А, не более Длина раздаточного рукава, м, не менее Габаритные размеры, мм

-    исполнения EFCR-Sm2; ЕЕСЯ^3Е2

-    исполнения ЕЕСЯ-Б1Е2; ЕЕСЯ-Б3Е2 Масса, кг, не более:

-    исполнения ЕЕСЯ^1Е2

-    исполнения ЕЕСЯ^3Е2

-    исполнения ЕЕСЯ-Б1Е2

-    исполнения ЕЕСЯ-Б3Е2 Средний срок службы, лет

Знак утверждения типа

наносится на маркировочную табличку установки фотографическим способом, и на титульные листы эксплуатационной документации типографским способом.

Комплектность

1    Установка (исполнение по заказу)

-    1 шт.

-    1 экз.

-    1 экз.

2    Руководство по эксплуатации

3    Методика поверки МЦКЛ.0175.МП

Поверка

осуществляется по документу МЦКЛ.0175.МП «ГСИ. Инструкция. Установки раздаточные сжатого природного газа EFCR. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 26.11.2015 г.

Основные средства поверки:

-    весы платформенные М (номер в Госреестре средств измерений РФ 52512-13), модификации МА30, среднего класса точности, в трехинтервальном режиме работы, максимальная нагрузка 30 кг, погрешность не более ±0,3% при измерениях массы свыше 2 кг;

-    баллоны безосколочные металлокомпозитные для сжатого природного газа по ГОСТ Р 51753-2001, вместимостью от 10 до 20 л.

Знак поверки наносится на свидетельство о поверке и на пломбы в соответствии с рисунками 2 и 3.

Сведения о методах измерений

изложены в руководстве по эксплуатации на колонки.

Нормативные и технические документы, устанавливающие требования к установкам раздаточным сжатого природного газа EFCR

1 Техническая документация компании KwangShin Machine Industry Co., Ltd., Корея.
