Датчики разности давлений ДРИ 093, 63050-16

Датчики разности давлений ДРИ 093 (далее - датчики) предназначены для измерения разности давлений воздуха.

Документы

Карточка СИ

Номер в госреестре	63050-16
Наименование СИ	Датчики разности давлений
Обозначение типа СИ	ДРИ 093
Изготовитель	АО "НИИ физических измерений" (НИИФИ), г.Пенза
Год регистрации	2016
Срок свидетельства	03.02.2026
МПИ (интервал между поверками)	2 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Датчики разности давлений ДРИ 093 (далее - датчики) предназначены для измерения разности давлений воздуха.

Описание

Принцип работы датчика основан на дифференциально-индуктивном методе преобразования.

Конструкция датчика представляет собой корпус цилиндрической формы, в котором размещаются чувствительный элемент и блок усиления (БУ). На одном конце корпуса выполнены два штуцера, в полости которых подается измеряемая разность давлений, на втором -контакты вилки РРС3-10, соединенные с контактами блока усиления. На вход датчика ДРИ 093 через штуцера поступают давления. При равенстве давлений измеряемая разность равна нулю и упругий элемент (сильфон) не перемещается, на выходе датчика ДРИ 093 формируется выходной сигнал соответствующий середине диапазона измерения.

Отрицательная и положительная разность давлений вызывает растяжение или сжатие сильфона и перемещение ферромагнитной втулки, ведущее к изменению взаимной индуктивности катушек преобразователя пропорционально измеряемой разности давлений.

Сигнал с выходной обмотки преобразуется БУ в аналоговый сигнал - напряжение постоянного тока.

Знак поверки наносится на свидетельство о поверке.

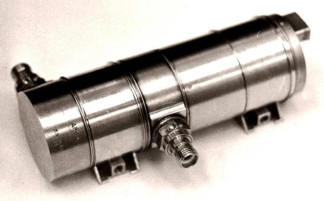

Общий вид датчика приведен на рисунке 1, габаритные и установочные размеры - на рисунке 2.

Технические характеристики

представлены в таблице 1.

Таблица 1

Наименование характеристики	Значение характеристики
Диапазоны измерений перепада давлений, кПа (мм рт.ст.):	от минус 6,4 до 6,4 (от минус 48 до 48)
Значение выходного сигнала при нижнем значении диапазона измерений Рн, В	0,7±0,6
Значение выходного сигнала при среднем значении диапазона измерений Рср, В	3+0,6
Значение выходного сигнала при верхнем значении диапазона измерений Рв, В	5,3±0,6
Пределы допускаемой основной приведенной погрешности, %:	+1,5
Пределы допускаемой дополнительной погрешности от воздействия температуры окружающей и измеряемой сред %	+2
Диапазон температуры окружающей и измеряемой сред, 0С	от минус 60 до 60

Наименование характеристики

Значение характеристики

Масса, кг, не более

0,800

Габаритные (диаметр корпуса датчика, максимальная длина датчика, межцентровое расстояние между установочными отверстиями) и установочные (внутренние диаметры штуцера, глубина до уплотнительной поверхности штуцера) размеры, мм

052±0,3, 165max, 89±0,6 4 отв. М6-7Н

09+0’03 06+0’025 4+0’16 М12х1,25-6§

Знак утверждения типа

наносится на титульных листах эксплуатационной документации офсетным способом.

Комплектность

В комплект поставки входят:

- датчик разности давлений ДРИ 093;

- формуляр СДАИ.406239.073ФО;

- руководство по эксплуатации СДАИ.406239.073РЭ;

- методика поверки СДАИ.406239.073МП;

- втулка СДАИ.715451.006 - 2 шт.;

- гайка СДАИ.758422.028 - 2 шт.;

- прокладка 6x9-II ГОСТ 19752-84 - 2шт.

Поверка

осуществляется в соответствии с документом СДАИ.406239.073МП «Датчик разности давлений ДРИ 093. Методика поверки», утвержденным АО «НИИФИ» 03.11.2015 г.
