| Номер в госреестре | 63051-16 |
| Наименование СИ | Система измерений количества и показателей качества нефти № 777 ПСП "Джалинда" филиала "Нерюнгринское РНУ" ООО "Транснефть - Восток" |
| Изготовитель | Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга", г. Великие Луки |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти № 777 ПСП «Джалинда» филиала «Нерюнгринское РНУ» ООО «Транснефть - Восток» (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти при проведении учетных операций.

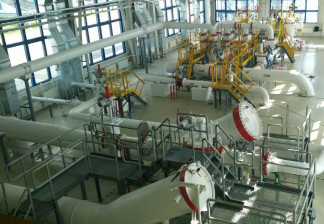

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления (см. рисунок 1). Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.
Принцип действия системы основан на использовании косвенного метода динамических измерений массы нефти, транспортируемой по трубопроводам, с помощью преобразователей объемного расхода, плотности, температуры и давления. Выходные электрические сигналы преобразователей объемного расхода, плотности, температуры и давления поступают на соответствующие входы измерительного контроллера, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.
Конструктивно СИКН состоит из:
- блока измерительных линий;
- блока измерений показателей качества нефти;
- блока поверочной установки;
- узла подключения передвижной поверочной установки;
- системы сбора, обработки информации и управления.
В составе СИКН применены средства измерений утвержденных типов, основные из которых указаны в таблице 1.
Таблица 1
| Наименование средства измерений | Тип средства измерений зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под № |
| Преобразователи расхода жидкости турбинные MVTM * Ду 10 дюймов | 16128-06 |
| Преобразователь расхода жидкости турбинный MVTM Бу 10"* | 16128-10 |
| Датчики температуры 644 | 39539-08 |
| Преобразователи давления измерительные 3051 | 14061-04, 14061-10 |
| Преобразователи давления измерительные EJX | 28456-09 |
| Преобразователи давления AUTROL мод. APT3100 | 37667-08 |
| Расходомер UFM 3030 | 32562-09 |
| Преобразователи плотности жидкости измерительные мод. 7835 | 15644-06 |
| Преобразователи плотности и вязкости жидкости измерительные мод. 7829 | 15642-06 |
| Влагомеры нефти поточные УДВН-1пм | 14557-05 |
| Контроллер измерительный FloBoss S600 | 38623-08 |
| Контроллеры измерительные FloBoss модели S600+ | 38623-11 |
| Контроллеры программируемые SIMATIC S7-400 | 15773-06 |
| Устройства распределенного ввода-вывода SIMATIC ET200 | 22734-06 |
| Манометры для точных измерений типа МТИ | 1844-63 |
| Манометры показывающие для точных измерений МПТИ | 26803-11 |
| Термометры ртутные стеклянные лабораторные ТЛ-4 | 303-91 |
| Термометры жидкостные стеклянные точные P-L | 32021-06 |
| Установка поверочная трубопоршневая двунаправленная | 20054-06 |
| Мерник эталонный 1-го разряда М1р-1000 | 42814-09 |
| Измерители температуры серии TFX | 38567-08 |
| Весы лабораторные XP Precision | 19145-07 |
| Весы электронные XP-K | 38187-08 |
| Расходомер-счетчик турбинный «Турбоскад» | 27648-04 |
| Гири классов точности F1, F2 | 44995-10 |
| Преобразователи измерительные с гальванической развязкой серии МК32 | 25493-07 |
| Преобразователи измерительные с гальванической развязкой серий МК31, МК33 | 25494-07 |
| Преобразователи измерительные (барьеры искрозащиты) серии ^Z600 | 28979-05 |
Далее по тексту - ПР.
СИКН обеспечивает выполнение следующих основных функций:
- измерение в автоматическом режиме массы и объема нефти;
- измерение в автоматическом режиме температуры, давления (избыточное, разность), вязкости, плотности, объемной доли воды нефти;
- поверка и контроль метрологических характеристик ПР с применением установки поверочной трубопоршневой двунаправленной;
- контроль метрологических характеристик рабочих ПР по контрольно-резервному, применяемому в качестве контрольного;
- поверка установки поверочной трубопоршневой двунаправленной с применением эталонного мерника 1-го разряда М1р-1000;
- ручной и автоматический отбор проб нефти;
- регистрацию и хранение результатов измерений, формирование отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;
- формирование журнала событий (переключения, аварийные ситуации, сообщения об отказе системы и ее составных элементах).
Для исключения возможности несанкционированного вмешательства, которое может повлиять на точность измерений, средства измерений снабжены средствами защиты в соответствии с МИ 3002-2006 «ГСИ. Рекомендация. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок».
Программное обеспечение (ПО) обеспечивает реализацию функций СИКН. ПО СИКН реализовано в контроллерах измерительных FloBoss модели S600+ (далее - ИВК S600+), контроллере измерительном FloBoss S600 (далее - ИВК S600) и компьютерах автоматизированных рабочих мест (АРМ) оператора. Наименования ПО и идентификационные данные указаны в таблице 2.
Таблица 2
| Идентиф икационные данные (признаки) | Значение | |||
| ПО АРМ оператора «CROPOS» | ПО ИВК S600+ (основной) | ПО ИВК S600+ (резервный) | ПО ИВК S600 (поверочный) | |
| Идентификационное наименование ПО | metrology.dll | LinuxBinary.арр | LinuxBinary.арр | VxWorks |
| Номер версии (идентификационный номер ПО) | 1.40.0.0 | 06.09d09е | 06.13/13 | 05.33 |
| Цифровой идентификатор ПО | 23B7F731 | 0259 | 9935 | - |
| Другие идентиф икационные данные | - | - | - | - |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений по Р 50.2.077 - 2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения» соответствует среднему.
Основные метрологические и технические характеристики СИКН и параметры измеряемой среды приведены в таблице 3.
| Наименование характеристики | Значение характеристики |
| Количество измерительных линий, шт. | 4 (три рабочих, одна контрольно-резервная) |
| 3 Диапазон измерений объемного расхода, м /ч | От 600 до 4500 |
| Избыточное давление, МПа | От 0,2 до 4,0 |
| Пределы допускаемой относительной погрешности измерений массы брутто нефти, % | ± 0,25 |
| Пределы допускаемой относительной погрешности измерений массы нетто нефти, % | ± 0,35 |
| Режим работы СИКН | Непрерывный |
| Параметры измеряемой среды: | |
| Измеряемая среда | Нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» |
| Температура, °С | От минус 5 до плюс 25 |
| Плотность, кг/м3: - при минимальной в течение года температуре нефти - при максимальной в течение года температуре нефти | От 850 до 865 От 842 до 850 |
| Вязкость кинематическая в рабочем диапазоне температуры, мм /с (сСт) | от 5 до 35 |
| Массовая доля воды, %, не более | 0,5 |
| Массовая доля механических примесей, %, не более | 0,05 |
| Массовая концентрация хлористых солей, мг/дм3, не более | 100 |
| Массовая доля парафина, %, не более | 6,0 |
| Массовая доля серы, %, не более | 1,3 |
| Массовая доля сероводорода, млн-1 (ppm), не более | 20 |
| Массовая доля метил- и этилмеркаптанов в сумме, млн-1 (ppm), не более | 40 |
| Давление насыщенных паров, кПа (мм рт. ст.), не более | 66,7 (500) |
| Содержание свободного газа, % | Не допускается |
наносится на титульный лист инструкции по эксплуатации СИКН печатным способом.
приведена в таблице 4.
Таблица 4
| Наименование | Количество |
| Система измерений количества и показателей качества нефти № 777 ПСП «Джалинда» филиала «Нерюнгринское РНУ» ООО «Транснефть -Восток», заводской № 777 | 1 шт. |
| Инструкция по эксплуатации | 1 экз. |
| Наименование | Количество |
| МП 0319-14-2015 «Инструкция. ГСИ. Система измерений количества и показателей качества нефти № 777 ПСП «Джалинда» филиала «Нерюнгринское РНУ» ООО «Транснефть - Восток». Методика поверки» | 1 экз. |
осуществляется по документу МП 0319-14-2015 «Инструкция. ГСИ. Система измерений количества и показателей качества нефти № 777 ПСП «Джалинда» филиала «Нерюнгринское РНУ» ООО «Транснефть - Восток». Методика поверки», утвержденному ФГУП «ВНИИР»
28 сентября 2015 г.
Основные средства поверки:
- установка поверочная трубопоршневая двунаправленная с верхним пределом диапазона объемного расхода 1900 м /ч и пределами допускаемой относительной погрешности ± 0,05 %;
- средства поверки в соответствии с методикой поверки на СИКН.
Знак поверки наносится на свидетельство о поверке СИКН
Методика измерений приведена в документе «ГСИ. Масса нефти. Система измерений количества и показателей качества нефти № 777 ПСП «Джалинда» филиала «Нерюнгринское РНУ» ООО «Транснефть - Восток», свидетельство об аттестации методики (метода) измерений № 01.00257-2013/243014-15.
Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти № 777 ПСП «Джалинда» филиала «Нерюнгринское РНУ» ООО «Транснефть - Восток»
1. ГОСТ Р 8.595 - 2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
2. ГОСТ 8.510 - 2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
