| Номер в госреестре | 63055-16 |
| Наименование СИ | Автоцистерны и автотопливозаправщики |
| Обозначение типа СИ | ГРАЗ-АЦ/АТЗ-4, ГРАЗ-АЦ/АТЗ-5,5, ГРАЗ-АЦ/АТЗ-12, ГРАЗ-АЦ/АТЗ-13 |
| Изготовитель | ОАО "Грабовский автомобильный завод" (ГРАЗ), с.Грабово |
| Год регистрации | 2016 |
| Срок свидетельства | 03.02.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |

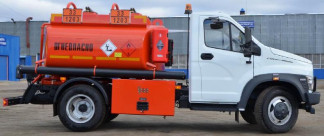

Автоцистерны и автотопливозаправщики ГРАЗ-АЦ/АТЗ-4, ГРАЗ-АЦ/АТЗ-5,5, ГРАЗ-АЦ/АТЗ-12, ГРАЗ-АЦ/АТЗ-13 (далее - АЦ и АТЗ) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м .
Принцип работы АЦ и АТЗ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
АЦ и АТЗ представляют собой сварную цистерну, имеющую поперечное сечение в форме «чемодана», «эллипса» или «круга». В зависимости от материала (сталь или алюминиевый сплав) цистерны имеют варианты исполнения М1 и М2. Цистерна разделена перегородками-волнорезами на нескольких отсеков. Каждый отсек является мерой полной вместимости и оборудован заливной горловиной прямоугольной, круглой или квадратной формы с установленной планкой указателя уровня налива из металлического уголка. Планка указателя уровня налива находится в горловине или в полости цистерны.
Технологическое оборудование предназначено для выполнения операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня, смотровым окном и воздухоотводящим устройством;
- съемную крышку горловины с наливным отверстием и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие;
- насос и датчик уровня по дополнительному заказу.
Узел выдачи топлива автотопливозапращика устанавливается в ящике на раме шасси с правой стороны или за кабиной водителя или на заднем свесе шасси и комплектуется счетчиком жидкости СЖ-ППО (Госреестр СИ №59915-15) или МКА (Госреестр СИ №23141-02).
На боковых сторонах и сзади автоцистерна имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Действительная вместимость каждого отсека указывается на алюминиевой табличке, приклепанной к горловине каждого отсека с левой стороны по ходу движения, и удостоверяется знаком поверки. На рисунке 1 приведено обозначение места расположения заклепки для нанесения знака поверки для предотвращения несанкционированного изменения положения планки указателя уровня налива.
Заклепка с клеймом
Б (4:1)
поберителя
Рисунок 1 - Обозначение места для нанесения знака поверки
Основные характеристики приведены в таблицах 1 и 2. Таблица 1
| Параметр | Значение | |||
| Модель АЦ/АТЗ | ГРАЗ- АЦ/АТЗ- 4 | ГРАЗ- АЦ/АТЗ- 5,5 | ГРАЗ- АЦ/АТЗ- 12 | ГРАЗ- АЦ/АТЗ- 13 |
| Пределы допускаемой относительной погрешности измерений объема, % | ±0,4 | |||
| Разность между номинальной и действительной вместимостью цистерны, %, не более | ±2,5 | ±2,0 | ±1,5 | ±1,5 |
| Температура окружающей среды при эксплуатации, °С | от минус 40 до плюс 50 | |||
| Пределы допускаемой относительной погрешности счетчика, % СЖ-ППО MKA | ±0,5 ±0,25 | |||
| Кинематическая вязкость нефтепродуктов, сСт | от 0,55 до 6,0 | |||
| Минимальная доза отпуска, дм3 | 50 | |||
| Модель АЦ/АТЗ | Номинальная вместимость, 3 дм | Масса снаряженной цистерны М1/М2, кг, не более | Длина цистерны, мм, не более | Высота цистерны, мм, не более | Ширина цистерны, мм, не более |
| ГРАЗ-АЦ/АТЗ-4 | 4000 | 580/390 | 2660 | 1750 | 1720 |
| ГРАЗ-АЦ/АТЗ-5,5 | 5500 | 830/560 | 2620 | 1920 | 2320 |
| ГРАЗ-АЦ/АТЗ-12 | 12000 | 2050/1370 | 5500 | 2150 | 2320 |
| ГРАЗ-АЦ/АТЗ-13 | 13000 | 2100/1400 | 4670 | 2330 | 2470 |
наносится на маркировочную табличку фотохимическим способом или лазерной гравировкой и на титульные листы руководства по эксплуатации и формуляра типографским способом.
Комплект поставки приведен в таблице 3.
Таблица 3
| Комплектующие | Обозначение | Количество |
| Автоцистерна или автотопливозаправщик | ГРАЗ-АЦ или ГРАЗ-АТЗ | 1 шт. |
| Запасные части, инструменты и принадлежности | 1 комплект в соответствии с формуляром | |
| Руководство по эксплуатации | РЭ 37.253.291-2015 | 1 шт. |
| Формуляр | АЦ/АТЗ-0000000/1 ФО | 1 шт. |
осуществляется в соответствии с ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки»;
поверка счетчиков СЖ-ППО осуществляется в соответствии с документом 802.00.00.00 МП «Счетчики жидкости СЖ. Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 30.10.2014 г.;
поверка счетчиков MKA осуществляется в соответствии с ГОСТ 8.451-81 «ГСИ. Счетчики жидкости камерные. Методы и средства поверки».
Основные средства поверки:
- эталонный счетчик жидкости, пределы относительной погрешности ±0,15 %;
- эталонные мерники 2-го разряда вместимостью 200, 500, 1000, 2000, 5000 дм .
- установки поверочные с диапазоном измерений объемного расхода воды от 0,001 до 600 м3/ч, пределы относительной погрешности ±0,05 %.
Знак поверки наносится на заклепку, проходящую через стенку горловины и планку указателя уровня налива, и на свидетельство о поверке.
Методика измерений в руководстве по эксплуатации «Автоцистерны и автотопливозаправщики ГРАЗ-АЦ/АТЗ-4, ГРАЗ-АЦ/АТЗ-5,5, ГРАЗ-АЦ/АТЗ-12, ГРАЗ-АЦ/АТЗ-13». РЭ-37.253.291-2015.
Нормативные и технические документы, устанавливающие требования к автоцистернам и автотопливозаправщикам ГРАЗ-АЦ/АТЗ-4, ГРАЗ-АЦ/АТЗ-5,5, ГРАЗ-АЦ/АТЗ-12, ГРАЗ-АЦ/АТЗ-1З
1. ГОСТ Р 50913-96 «Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Типы, параметры и общие технические требования».
2. ТУ-37.001.2030-2013. «Автоцистерны ГРАЗ-АЦ и автотопливозаправщики ГРАЗ-АТЗ. Технические условия».
| Зарегистрировано поверок | 363 |
| Поверителей | 51 |
| Актуальность данных | 17.11.2024 |
