| Номер в госреестре | 63057-16 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | OZTAS TRAILER BNM3M |
| Изготовитель | "OZTAS TREYLER ITH.VE IHR.SAN.TIC.", Турция |
| Год регистрации | 2016 |
| Срок свидетельства | 25.12.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Полуприцепы-цистерны OZTAS TRAILER BNM3M предназначены для измерений объема светлых нефтепродуктов. Полуприцепы-цистерны OZTAS TRAILER BNM3M являются транспортными мерами полной вместимости.
Полуприцепы-цистерны OZTAS TRAILER BNM3M представляют собой металлическую или алюминиевую цилиндрическую ёмкость.
Принцип работы полуприцепов-цистерн OZTAS TRAILER BNM3M основан на заполнении её нефтепродуктом до указателя уровня. Слив нефтепродукта производится самотеком или через насос.
Полуприцепы-цистерны OZTAS TRAILER BNM3M состоят из следующих основных составных частей: шасси, цистерны с указателем уровня налива и дыхательным клапаном, донным клапаном, волнорезом, устройством для слива топлива самотеком.
Исполнения полуприцепов-цистерн могут отличаться количеством секций и их вместимостью.
Условное обозначение полуприцепов-цистерн:
OZTAS TRAILER BNM3M -X/XX X - номинальная вместимость;
XX - количество секций.

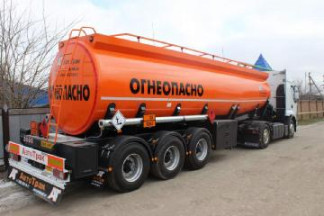

Внешний вид и места нанесения знака поверки приведены на рисунке 1.
приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Номинальная вместимость Уном, м | от 24 до 50 |
| Количество секций | от 2 до 8 |
| Пределы допускаемой относительной погрешности измерений вместимости, % | ± 0,4 |
| Разность между номинальной и действительной | |
| вместимостями, % | |
| Уном < 2 | ± 3,0 |
| 2 < Уном < 5 | ± 2,5 |
| 5 < Уном < 10 | ± 2,0 |
| Уном>10 | ± 1,5 |
| Объем жидкости после слива, дм3 | Уном • 10-3 |
| масса, не более, кг | 10500 |
| Длина, не более, мм | 13000 |
| Высота, не более, мм | 4000 |
| Ширина, не более, мм | 2550 |
наносится на маркировочную табличку цистерны фотохимическим способом и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений приведена в таблице 2.
Таблица 2 - Комплектность
| наименование | Количество, шт |
| Полуприцеп-цистерна | 1 |
| огнетушитель | 2 |
| Противооткатный упор | 1 |
| Рукав сливной | от 1 до 2 |
| Рукав рекуперационный | 1 |
| Рукоятка привода опорного устройства | 1 |
| Руководство по эксплуатации | 1 |
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке и указатель уровня.
Основные средства поверки:
- счетчики жидкости, ПГ ± 0,05 %;
- мерники эталонные 2-го разряда вместимостью 200; 500; 1000 и 2000 дм3 по ГОСТ 8.400-2013;
- мерники шкальные 1-го класса вместимостью 100 или 200 дм3 по ГОСТ 8.633-2013;
- весы для статического взвешивания, ПГ ± 0,1 %.
содержатся в: «Полуприцепы-цистерны OZTAS TRAILER BNM3M. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к полуприцепам-цистернам OZTAS TRAILER BNM3M
1. ГОСТ 8.142-2013 «ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости».
2. Техническая документация фирмы «OZTA§ TREYLER iTH.VE IHR.SAN.TiC»,
Турция.
| Зарегистрировано поверок | 103 |
| Поверителей | 33 |
| Актуальность данных | 17.09.2024 |
