Государственный реестр средств измерений

Модернизированные БИВС, 63058-16

Модернизированные БИВС (далее - МБИВС) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов.
Карточка СИ
Номер в госреестре 63058-16
Наименование СИ Модернизированные
Обозначение типа СИ БИВС
Изготовитель АО "Российская корпорация ракетно-космического приборостроения и информационных систем", г.Москва
Год регистрации 2016
Срок свидетельства 03.02.2021
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Модернизированные БИВС (далее - МБИВС) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов.

Описание

Принцип действия МБИВС основан на параллельном приеме и обработке сигналов навигационных космических аппаратов глобальных навигационных спутниковых систем ГЛО-НАСС в частотных диапазонах L1, L2, L3 и GPS.

Конструктивно МБИВС включает два комплекта многоканальной беззапросно-измерительной системы (МБИС) и информационно-вычислительный комплекс (ИВК). МБИС состоит из блока навигационного измерительного ТДЦК.467855.052, осуществляющего прием, усиление и измерение текущих навигационных параметров навигационных сигналов, и стойки обработки измерений ТДЦК.301329.002. ИВК ЯУ586 включает в свой состав комплекс программ обеспечения МБИВС и обеспечивает решение задач контроля навигационных сигналов навигационных космических аппаратов и навигационного поля.

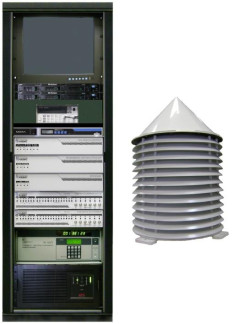

Электропитание МБИВС осуществляется от источника бесперебойного питания. Внешний вид МБИВС приведен на рисунке 1.

Место нанесения знака утверждения типа и схема пломбировки МБИВС от несанкционированного доступа приведены на рисунке 2.

♦    - Место нанесения знака утверждения типа

-Места пломбировки от несанкционированного доступа Рисунок 2 - Место нанесения знака утверждения типа и схема пломбировки

Программное обеспечение

Программное обеспечение (ПО) включает комплекс программ ИВК МБИВС ИВЯФ.06378-01, комплекс программ обеспечения МБИВС ИВЯФ.063080-01 и предназначено для управления режимами работы МБИВС, обработки и отображения информации.

Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных изменений.

Идентификационные данные (признаки) ПО приведены в таблице 1. Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Комплекс программ ИВК МБИВС ИВЯФ.06378-01

Комплекс программ обеспечения МБИВС ИВЯФ.063080-01

Номер версии (идентификационный номер) ПО

1.0.0 не ниже

1.0.0 не ниже

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления идентификатора ПО

-

-

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Низкий» в соответствии с Р 50.2.077-2014.

Технические характеристики

приведены в таблице 2.

Таблица 2

Наименование характеристики

Значение

характеристики

Среднеквадратическое отклонение результата измерений текущих навигационных параметров на интервале осреднения 30 секунд:

-    псевдодальности по сигналам ГНСС ГЛОНАСС (L1, L2 ВТ код, L3), м, не более

-    псевдодальности по сигналам ГНСС ГЛОНАСС (L1, L2 СТ код), GPS (L1 С/А код), м, не более

-    псевдодальности по фазе несущей, м, не более

0,15

0,3

0,01

Границы изменения аппаратурной систематической погрешности измерения псевдодальности с учетом юстировки, м

± 0,2

Диапазон изменения аппаратурной систематической погрешности измерения псевдодальности, м /сутки

± 0,2

Границы разности систематических погрешностей измерений псевдодальности для измерительных каналов с учетом юстировки, м

± 0,1

Рабочие условия эксплуатации:

-    стойка обработки измерений ТДЦК.301329.002 и информационновычислительный комплекс:

температура окружающего воздуха, °С

относительная влажность воздуха при температуре 25 °С, %

-    блок навигационный измерительный ТДЦК.467855.052:

температура окружающего воздуха, °С

относительная влажность воздуха при температуре 35 °С, %

от 5 до 35 80

от минус 40 до 50 100

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и в левом верхнем углу стойки МБИС в виде наклейки.

Комплектность

В комплект поставки входят:

-    модернизированная БИВС;

-    комплект эксплуатационной документации;

-    методика поверки 84-15-05МП.

Поверка

осуществляется по документу 84-15-05МП «Инструкция. Модернизированные БИВС. Методика поверки», утвержденному первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 29.10.2015 г.

Основное средство поверки:

-    аппаратура для высокоточного сравнения шкал времени GTR51, регистрационный номер 59071-14, средняя квадратическая погрешность определения расхождения шкал времени не более 0,03 нс.

Сведения о методах измерений

Модернизированная БИВС. Руководство по эксплуатации. ИВЯФ.461214.087 РЭ.

Нормативные и технические документы, устанавливающие требования к модернизированным БИВС
