Датчики давления ДДВ 020, 63060-16

63060-16
Датчики давления ДДВ 020 (далее - датчики) предназначены для измерения избыточного давления.
Карточка СИ
Номер в госреестре 63060-16
Наименование СИ Датчики давления
Обозначение типа СИ ДДВ 020
Изготовитель АО "НИИ физических измерений" (НИИФИ), г.Пенза
Год регистрации 2016
Срок свидетельства 03.02.2021
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Датчики давления ДДВ 020 (далее - датчики) предназначены для измерения избыточного давления.

Описание

Датчики состоят из первичного измерительного преобразователя (ПИП), вторичного измерительного преобразователя (ВИП), соединенных кабельной перемычкой.

Основным узлом ПИП датчиков является чувствительный элемент, представляющий собой воспринимающий элемент, на мембране которого методом тонкопленочной технологии сформированы последовательно диэлектрик, тензорезисторы R1-R4, контактные площадки.

Тензорезисторы мостовой схемы (R1-R4) посредством коммутирующих проводников соединены с контактами контактной колодки и далее с проводами кабельной перемычки, которая соединяет ПИП с ВИП датчика.

Конструкция ВИП состоит из печатных плат, закрепленных в корпусе. Через вилку осуществляется подача на датчики напряжения питания и передача информации на вход регистрирующего устройства.

ПИП датчиков имеет накидную гайку с посадочной резьбой М18х1,5-6Н для подсоединения к рабочей магистрали. ВИП датчиков имеет вилку типа СНЦ 13-10/10В-1-В ГЕ0.364.245ТУ (вилка «ВЫХОД») для подключения к измерительному тракту изделия потребителя.

Под воздействием измеряемого давления выходное напряжение ПИП, пропорциональное величине измеряемого давления, преобразуется в аналоговый выходной сигнал и в цифровой код.

Датчик имеет цифровой канал приема данных через интерфейс связи RS 485 с отображением информации измеряемого избыточного давления посредством программного обеспечения, предназначенного только для визуализации измеряемых значений.

Датчики имеют 26 модификаций ДДВ 020-ДДВ 020-25, отличающиеся диапазонами измерений давления, точностью измерения датчика в соответствии с таблицей 1.

Знак поверки наносится на свидетельство о поверке.

Обозначение

Маркировка

датчика

Диапазон измерений, х105 Па

Значение основной приведенной погрешности, %

Примеча

ние

СДАИ.406233.076

ДДВ 020 28

от 0 до 28

± 0,25

без тепловоспринимающей втулки

-01

ДДВ 020-01 40

от 0 до 40

-02

ДДВ 020 - 02 56

от 0 до 56

-03

ДДВ 020 - 03 80

от 0 до 80

-04

ДДВ 020 - 04 110

от 0 до 110

-05

ДДВ 020 - 05 160

от 0 до 160

-06

ДДВ 020 - 06 220

от 0 до 220

-07

ДДВ 020 - 07 300

от 0 до 300

-08

ДДВ 020 - 08 450

от 0 до 450

-09

ДДВ 020 - 09 600

от 0 до 600

-10

ДДВ 020-10 900

от 0 до 900

-11

ДДВ 020-11 1250

от 0 до 1250

-12

ДДВ 020-12 28

от 0 до 28

с тепловоспринимающей втул -кой

-13

ДДВ 020-13 40

от 0 до 40

-14

ДДВ 020-14 56

от 0 до 56

-15

ДДВ 020-15 80

от 0 до 80

-16

ДДВ 020-16 110

от 0 до 110

-17

ДДВ 020-17 160

от 0 до 160

-18

ДДВ 020-18 220

от 0 до 220

-19

ДДВ 020-19 300

от 0 до 300

Обозначение

Маркировка

датчика

Диапазон измерений, х105 Па

Значение основной приведенной погрешности, %

Примечание

СДАИ.406233.076-20

ДДВ 020 - 20 450

от 0 до 450

± 0,25

с тепловоспринимающей втулкой

-21

ДДВ 020-21 600

от 0 до 600

-22

ДДВ 020-22 900

от 0 до 900

-23

ДДВ 020-23 1250

от 0 до 1250

-24

ДДВ 020 - 24 1250

от 0 до 1250

± 0,15

без тепловоспринимающей втулки

-25

ДДВ 020 - 25 1250

от 0 до 1250

с тепловоспринимающей втулкой

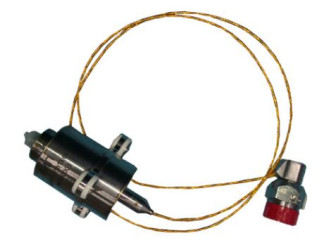

Общий вид датчика приведен на рисунке 1, габаритно-установочные размеры - на рисунке 2, схема пломбирования от несанкционированного доступа - на рисунке 3.

Лист № 4

Программное обеспечение

Конструкция датчиков исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню Р 50.2.077-2014 «Государственная система обеспечения единства измерений. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Технические характеристики

представлены в таблице 2.

Таблица 2

Диапазоны измерений, х105 Па:

- исполнение ДДВ 020, ДДВ 020-12;

от 0 до 28;

- исполнение ДДВ 020-01, ДДВ 020-13;

от 0 до 40;

- исполнение ДДВ 020-02, ДДВ 020-14;

от 0 до 56;

- исполнение ДДВ 020-03, ДДВ 020-15;

от 0 до 80;

- исполнение ДДВ 020-04, ДДВ 020-16;

от 0 до 110;

- исполнение ДДВ 020-05, ДДВ 020-17;

от 0 до 160;

- исполнение ДДВ 020-06, ДДВ 020-18;

от 0 до 220;

- исполнение ДДВ 020-07, ДДВ 020-19;

от 0 до 300;

- исполнение ДДВ 020-08, ДДВ 020-20;

от 0 до 450;

- исполнение ДДВ 020-09, ДДВ 020-21;

от 0 до 600;

- исполнение ДДВ 020-10, ДДВ 020-22;

от 0 до 900;

- исполнение ДДВ 020-11, ДДВ 020-23-ДДВ 020-25

от 0 до 1250

Начальный выходной сигнал, В

0,5+0,15

Выходной сигнал при давлении, равном верхнему пределу измерений, В

6±0,2

Код начального выходного сигнала, единиц

100+40

Код выходного сигнала при давлении, равном верхнему пределу

измерений, единиц

2100+60

Номинальная цена единицы наименьшего разряда, Па:

- исполнение ДДВ 020, ДДВ 020-12;

0,0133

- исполнение ДДВ 020-01, ДДВ 020-13;

0,0190

- исполнение ДДВ 020-02, ДДВ 020-14;

0,0267

- исполнение ДДВ 020-03, ДДВ 020-15;

0,0381

- исполнение ДДВ 020-04, ДДВ 020-16;

0,0534

- исполнение ДДВ 020-05, ДДВ 020-17;

0,0762

- исполнение ДДВ 020-06, ДДВ 020-18;

0,1048

- исполнение ДДВ 020-07, ДДВ 020-19;

0,1429

- исполнение ДДВ 020-08, ДДВ 020-20;

0,2143

- исполнение ДДВ 020-09, ДДВ 020-21;

0,2857

- исполнение ДДВ 020-10, ДДВ 020-22;

0,4286

- исполнение ДДВ 020-11, ДДВ 020-23-ДДВ 020-25

0,5952

Пределы допускаемой основной приведенной погрешности, %:

- исполнение ДДВ 020-ДДВ 020-23;

± 0,25

- исполнение ДДВ 020-24, ДДВ 020-25

± 0,15

Пределы допускаемой дополнительной приведенной погрешности при

воздействии температуры измеряемой среды от минус 196 до 100 С на

+0,5

первичный измерительный преобразователь (ПИП), %

Пределы допускаемой дополнительной приведенной погрешности при

воздействии температуры окружающей среды от минус 40 до 60 С, %

+0,5

Диапазон температуры измеряемой среды, °С

от минус 196 до 100

Масса, кг, не более

0,3

Г абаритные и установочные размеры:

- присоединительная резьба:

М18х1,5-6Н

- диаметр вторичного измерительного преобразователя датчика, мм, не более:

41

- длина вторичного измерительного преобразователя датчика, мм, не более:

37,5

- длина датчика с кабельной перемычкой, мм

1090±50

Знак утверждения типа

наносится на титульных листах эксплуатационной документации офсетным способом.

Комплектность

В комплект поставки входят:

-    датчик давления - 1 шт.;

-    прокладка Вт 8.680.147 - 1 шт.;

-    формуляр СДАИ.406233.076ФО - 1 экз.;

-    руководство по эксплуатации СДАИ.406233.076РЭ - 1 экз.;

-    инструкция по входному контролю СДАИ.406233.076И11 - 1 экз.;

-    программное обеспечение 783.00271 - 1 экз.;

-    методика поверки СДАИ.406233.076МП - 1 экз.

Поверка

осуществляется по документу «Датчик давления ДДВ 020. Методика поверки. СДАИ.406233.076МП», утвержденному АО «НИИФИ» 17.08.2015 г.

Основные средства поверки:

-    мера напряжения и тока Е3634А (Госреестр № 26950-04);

-    мультиметр цифровой 34401A (Госреестр № 54848-13);

-    манометр избыточного давления грузопоршневой класса точности 0,01 МП-60 (Госреестр № 31703-06);

-    манометр грузопоршневой МП-600 (Госреестр № 23094-02);

-    манометр грузопоршневой МП-2500 (Госреестр № 23094-02).

Сведения о методах измерений

Методика измерений содержится в руководстве по эксплуатации СДАИ.406233.076РЭ.

Нормативные и технические документы, устанавливающие требования к датчикам давления ДДВ 020

1.    Датчики давления ДДВ 020. Технические условия СДАИ.406233.076ТУ.

2.    ГОСТ Р 8.802-2012 «ГСОЕИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».

63060-16
Номер в ГРСИ РФ:
63060-16
Производитель / заявитель:
АО "НИИ физических измерений" (НИИФИ), г.Пенза
Год регистрации:
2016
Cрок действия реестра:
03.02.2021
