| Номер в госреестре | 63061-16 |
| Наименование СИ | Фотометры |
| Обозначение типа СИ | Реал ПИ |
| Изготовитель | ЗАО "Вектор-Бест-Балтика", г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 03.02.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Фотометры «Реал ПИ» предназначены для измерения оптической плотности жидких сред в 96-луночном планшете при проведении иммуноферментных исследований.
Принцип действия фотометров основан на измерении отношения интенсивности потока излучения, прошедшего через измеряемый образец, и потока, падающего на образец.
Фотометры имеют стационарное настольное исполнение. Фотометры состоят из измерительного блока и блока управления. Источником излучения служит светодиод, приемником излучения служит линейка кремниевых фотодиодов, перекрывающая спектральный диапазон от 405 до 620 нм. Управление и обработка результатов измерения фотометра производится с внешнего ПК.
Фотометры «Реал ПИ» входят в состав Комплексов автоматизированных для преаналитической подготовки проб и иммунохимических исследований «РеалБест» ТУ 9443-001-46922822-2014.
Место знака поверки

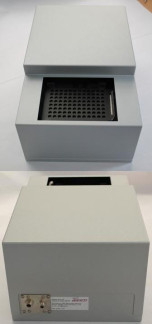

Рисунок 2 - Фотометр «Реал ПИ». Вид спереди Рисунок 3 - Фотометр «Реал ПИ». Вид сзади
Фотометры «Реал ПИ» имеют встроенное программное обеспечение, которое используется для выполнения измерений, изменения настроечных параметров и т.д.
Основные функции программного обеспечения: управление работой прибора, обработка результатов измерений.
Программное обеспечение запускается в автоматическом режиме после включения прибора. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентиф икационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | 0071 (Reader 35) |
| Номер версии (идентификационный номер) программного обеспечения | V4.65 и выше |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) (md5) | - |
| Другие идентификационные данные (если имеются) | - |
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Основные метрологические характеристики анализатора приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение характеристики |
| Рабочие длины волн (стандартная поставка), нм | 405; 450; 492; 620 |
| Диапазон показаний оптической плотности, Б | от 0 до 4,0 |
| Диапазон измерений оптической плотности, Б | от 0 до 2,5 |
| Пределы допускаемой абсолютной погрешности анализатора при измерении оптической плотности, Б (в диапазоне от 0 до 0,4 Б) | ±0,015 |
| Пределы допускаемой относительной погрешности анализатора при измерении оптической плотности, % (в диапазоне св. 0,4 до 2,5 Б) | ±3,0 |
| Предел допускаемого относительного среднего квадратичного отклонения случайной составляющей погрешности фотометра, % | 2,0 |
| Время измерения, с | 22 |
| Г абаритные размеры (ДлинахШиринахВысота), мм, не более | 220*340x160 |
| Масса, кг, не более | 5,6 |
| Потребляемая мощность, В • А, не более | 10 |
| Напряжение питания частотой (50±1) Гц, В | (220 ± 22) |
| Наработка на отказ, ч, не менее | 10000 |
| Средний срок службы, лет | 10 |
| Условия эксплуатации: | |
| 0/'~' -диапазон температур окружающего воздуха, С | от 10 до 35 |
| -диапазон относительной влажности окружающего воздуха, % без конденсации, не более | 80 |
| -диапазон атмосферного давления, кПа | от 84 до 106,7 |
наносится на титульном листе Руководства по эксплуатации типографским способом и на корпус фотометра методом сеткографии.
- Фотометр
1 шт. 1 экз. 1 экз.
- Руководство по эксплуатации
- Методика поверки МП-242-1800-2014
осуществляется по документу МП-242-1800-2014 «Фотометры «Реал ПИ». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июле 2014 г.
Средства поверки:
- комплект светофильтров поверочных КСП-02 (№ 38817-08).
Методики измерений изложены в документе: Комплексы автоматизированные для преана-литической подготовки проб и иммунохимических исследований «РеалБест». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к фотометрам «Реал ПИ»
1 ГОСТ Р 50444-92 Приборы, аппараты и оборудование медицинское. Общие технические условия.
2. Комплексы автоматизированные для преаналитической подготовки проб и иммуно-химических исследований «РеалБест». Технические условия ТУ 9443-001-46922822-2014.
