Государственный реестр средств измерений

Датчики давления ДАЕ 002, 63063-16

63063-16
Датчики давления ДАЕ 002 (далее - датчики) предназначены для измерения абсолютного давленияи преобразования его в цифровой последовательный код.
Карточка СИ
Номер в госреестре 63063-16
Наименование СИ Датчики давления
Обозначение типа СИ ДАЕ 002
Изготовитель АО "НИИ физических измерений" (НИИФИ), г.Пенза
Год регистрации 2016
Срок свидетельства 03.02.2026
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Датчики давления ДАЕ 002 (далее - датчики) предназначены для измерения абсолютного давленияи преобразования его в цифровой последовательный код.

Описание

Основным узлом датчиков является чувствительный элемент (ЧЭ), состоящий из мембранного упругого элемента и емкостного преобразователя. Емкостный преобразователь состоит из подвижной обкладки конденсатора, которая закреплена на жестком центре мембраны, и неподвижной обкладки конденсатора, соединенная с корпусом ЧЭ. ЧЭ расположен в герметичном вакуумированном корпусе. ЧЭ и блок электроники датчика выполнены в моноблочном исполнении. Давление подается на воспринимающий элемент (мембрана) через штуцер с наружной резьбой M12*1-6g, с помощью которой датчик крепится на объекте.

ЧЭ является преобразователем мембранного типа и предназначен для преобразования давления в изменение емкости конденсатора.

Воздействие давления на мембрану приводит к плоско-параллельному перемещению подвижной обкладки конденсатора, и как следствиек изменению начального зазора конденсатора, изменяя его емкость.

В зависимости от количества выходов, диапазона измерений давления, допустимого давления перегрузки, предельно допустимого давления перегрузки (избыточного) датчики имеют 16 исполнений в соответствии с таблицей 1.

Знак поверки наносится на свидетельство о поверке.

Таблица 1

Обозначение

Маркировка

Диапазон

Допустимое

Предельно допусти

Коли

датчика

измерении

давление

мое давление пере

чество

давления, МПа

перегрузки,

грузки (избыточное),

выхо

(кгс/см2)

МПа (кгс/см2)

МПа (кгс/см2)

дов

1

2

3

4

5

6

СДАИ.406239.146

ДАЕ 002

от 0 до 0,588

0,82

5,88

№ 000000 6 кгс/см2

(от 0 до 6)

(8,4)

(60)

-01

ДАЕ 002-01

от 0 до 0,98

1,37

9,8

№ 000000 10 кгс/см2

(от 0 до 10)

(14)

(100)

-02

ДАЕ 002-02

от 0 до 1,47

2,06

14,7

№ 000000 15 кгс/см2

(от 0 до 15)

(21)

(150)

Один

-03

ДАЕ 002-03

от 0 до 2,45

3,43

14,7

выход

№ 000000 25 кгс/см2

(от 0 до 25)

(35)

(150)

-04

ДАЕ 002-04

от 0 до 3,92

5,49

14,7

№ 000000 40 кгс/см2

(от 0 до 40)

(56)

(150)

-05

ДАЕ 002-05

от 0 до 5,88

8,23

14,7

№ 000000 60 кгс/см2

(от 0 до 60)

(84)

(150)

Лист № 2 Всего листов 5

Продолжение таблицы 1_

1

2

3

4

5

6

-06

ДАЕ 002-06

от 0 до 9,8

13,72

19,6

№ 000000 100 кгс/см2

(от 0 до 100)

(140)

(200)

Один

-07

ДАЕ 002-07

от 0 до 34,3

39,2

39,2

№ 000000 350 кгс/см2

(от 0 до 350)

(400)

(400)

выход

-08

ДАЕ 002-08

от 0 до 0,588

0,82

5,88

№ 000000 6 кгс/см2

(от 0 до 6)

(8,4)

(60)

-09

ДАЕ 002-09

от 0 до 0,98

1,37

9,8

№ 000000 10 кгс/см2

(от 0 до 10)

(14)

(100)

-10

ДАЕ 002-10

от 0 до 1,47

2,06

14,7

№ 000000 15 кгс/см2

(от 0 до 15)

(21)

(150)

-11

ДАЕ 002-11

от 0 до 2,45

3,43

14,7

№ 000000 25 кгс/см2

(от 0 до 25)

(35)

(150)

Два дублирован-

-12

ДАЕ 002-12

от 0 до 3,92

5,49

14,7

ных вы-

№ 000000 40 кгс/см2

(от 0 до 40)

(56)

(150)

хода

-13

ДАЕ 002-13

от 0 до 5,88

8,23

14,7

№ 000000 60 кгс/см2

(от 0 до 60)

(84)

(150)

-14

ДАЕ 002-14

от 0 до 9,8

13,72

19,6

№ 000000 100 кгс/см2

(от 0 до 100)

(140)

(200)

-15

ДАЕ 002-15

от 0 до 34,3

39,2

39,2

№ 000000 350 кгс/см2

(от 0 до 350)

(400)

(400)

Датчики давления имеют цифровой канал приема данных через интерфейс 1-Wirec отображением информации измеряемого абсолютного давления посредством программного обеспечения, предназначенного только для визуализации измеряемых значений.

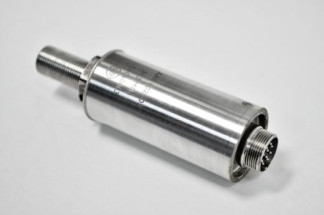

Общий вид датчика приведен на рисунке 1, габаритные и установочные размеры и место пломбирования - на рисунке 2. Датчики пломбируются металлической пломбой (с проволокой) в процессе транспортировки и хранения от несанкционированного вмешательства, которое может привести к искажению результатов измерений

Программное обеспечение

Конструкция датчиков исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню Р 50.2.077-2014 «Государственная система обеспечения единства измерений. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Технические характеристики

представлены в таблице 2.

Таблица 2

Диапазоны измерений, МПа (кгс/см2):

-    исполнение ДАЕ 002; ДАЕ 002-08;

-    исполнение ДАЕ 002-01, ДАЕ 002-09;

-    исполнение ДАЕ 002-02, ДАЕ 002-10;

-    исполнение ДАЕ 002-03, ДАЕ 002-11;

-    исполнение ДАЕ 002-04, ДАЕ 002-12;

-    исполнение ДАЕ 002-05, ДАЕ 002-13;

-    исполнение ДАЕ 002-06, ДАЕ 002-14;

-    исполнение ДАЕ 002-07, ДАЕ 002-15

от 0 до 0,588 (от 0 до 6) от 0 до 0,98 (от 0 до 10) от 0 до 1,47 (от 0 до 15) от 0 до 2,45 (от 0 до 25) от 0 до 3,92 (от 0 до 40) от 0 до 5,88 (от 0 до 60) от 0 до 9,8 (от 0 до 100) от 0 до 34,3 (от 0 до 350)

Код выходного сигнала при нижнем пределе диапазона измерения (Ро), единиц

10+10

Код выходного сигнала при верхнем пределе диапазона измерения (Рв), единиц

1000+20

Номинальная цена единицы наименьшего разряда, МПа (кгс/см2):

-    исполнение ДАЕ 002; ДАЕ 002-08;

-    исполнение ДАЕ 002-01, ДАЕ 002-09;

-    исполнение ДАЕ 002-02, ДАЕ 002-10;

-    исполнение ДАЕ 002-03, ДАЕ 002-11;

-    исполнение ДАЕ 002-04, ДАЕ 002-12;

-    исполнение ДАЕ 002-05, ДАЕ 002-13;

-    исполнение ДАЕ 002-06, ДАЕ 002-14;

-    исполнение ДАЕ 002-07, ДАЕ 002-15

5,94^10-4 (0,006) 9,89^10-4 (0,01) 1,48-10"3 (0,015) 2,47^10'3 (0,025) 3,96-10-3 (0,04) 5,94^10-3 (0,06) 9,89^10'3 (0,101) 34,64^10-3 (0,353)

Лист № 4 Всего листов 5

Продолжение таблицы 2_

Пределы допускаемой основной приведенной погрешности, %

± 0,5

Диапазон температур измеряемой и окружающей среды, °С

от минус 40 до 60

Пределы допускаемой дополнительной приведенной погрешности от воздействия температуры, %

±1,4

Г абаритные и установочные размеры:

- диаметр корпуса датчика, мм, не более

28,5

- диаметр корпуса датчика со стороны разъема, мм, не более

27,1

- длина датчика, мм, не более

98,5

- установочная резьба

М12х1-6§

Масса, кг, не более

0,135

Знак утверждения типа

наносится на титульных листах эксплуатационной документации офсетным способом.

Комплектность

В комплект поставки входят:

-    датчик давления ДАЕ 002;

-    формуляр СДАИ.406239.146ФО (для исполнений ДАЕ 002 - ДАЕ 002-07), СДАИ.406239.146-01 ФО (для исполнений ДАЕ 002-08 - ДАЕ 002-15);

-    руководство по эксплуатации СДАИ.406239.146РЭ;

-    методика поверки СДАИ.406239.146МП.

-    схема электрическая подключения СДАИ.406239.146Э5;

-    инструкция по входному контролю СДАИ. 406239.146И11;

-    габаритный чертеж СДАИ. 406239.146ГЧ;

-    руководство оператора 783.00214-01 34 (для исполнений ДАЕ 002 - ДАЕ 002-07),

783.00277-01    34 (для исполнений ДАЕ 002-08 - ДАЕ 002-15);

-    загрузочный модуль 783.00214-01 91 на ЭНД (для исполнений ДАЕ 002-ДАЕ 002-07),

783.00277-01    91 на ЭНД (для исполнений ДАЕ 002-08 - ДАЕ 002-15).

Поверка

осуществляется по документу «Датчики давления ДАЕ 002. Методика поверки. СДАИ.406239.146МП, утвержденному АО «НИИФИ» 23.09.2015 г.

Основные средства поверки:

-    источник питания постоянного тока Б5-71/4-ПРО (Госреестр № 42467-09);

-    прибор комбинированный цифровой Щ 300 (Госреестр № 7011-79; диапазон измерения тока от 0,01 нА до 1 А, класс точности (0,1/0,02 - 0,2/0,1));

-    калибратор давления СРС 8000 (Госреестр № 42907-09);

-    манометр грузопоршневой МП-600 (Госреестр № 23094-02).

Сведения о методах измерений

Методика измерений содержится в руководстве по эксплуатации СДАИ.406239.146РЭ.

Нормативные и технические документы, устанавливающие требования к датчикам давления ДАЕ 002

1.    Датчики давления ДАЕ 002. Технические условия СДАИ.406239.146ТУ.

2.    ГОСТ Р8.802-2012. «ГСОЕИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
