Датчики температуры ДТ 16, 63065-16

Назначение

Датчики температуры ДТ 16 (далее - датчик) предназначены для измерения температуры.

Описание

Датчики температуры ДТ 16 являются составной частью системы измерения температур и управления охлаждением колес объекта (СИТУОК) и эксплуатируется в ее составе. Датчики предназначены для преобразования измеряемой температуры блока цилиндров тормоза колеса в последовательный код, с последующим его преобразованием и нормализацией СИТУОК. Датчики температуры ДТ 16 состоят из элемента чувствительного (ЭЧ) и блока измерения температуры (БИТ), соединенных между собой кабелем, изготавливаемым потребителем.

Основным узлом датчиков является элемент чувствительный, внутри которого установлен термочувствительный элемент, который изменяет свое сопротивление пропорционально изменению температуры. Элемент чувствительный посредством кабеля подключен в мостовую схему блока измерения температуры, преобразующую изменение сопротивления в изменение напряжения. Напряжение с мостовой схемы усиливается и нормируется усилителем, затем преобразуется в преобразователе напряжения в код в выходной сигнал в виде последовательного кода, протокол SPI. Частота выдачи кода определяется сигналом, подаваемым на блок измерения температуры с блока сопряжения. Для коммутации входных цепей с элемента чувствительного на блок измерения температуры используются вилки СНЦ 28-4/14В-1-В, а выходных цепей с блока измерения температуры на блок сопряжения используется вилка СНЦ 28-10/18В-1-б-В.

Элемент чувствительный датчиков устанавливается с моментом затяжки (50±5) Нм, (5±0,5) кгсм. Блок измерения температуры крепится к изделию с помощью винтов. Вид стопо-рения определяет предприятие-потребитель. Датчики работают автоматически и не требует работ, связанных с регулировкой и настройкой в процессе измерения, а также наблюдения за ним в процессе работы.

Датчики температуры имеют цифровой канал передачи и приема данных через интерфейс связи RS 485 с отображением информации измеряемой температуры посредством программного обеспечения, предназначенного для визуализации измеряемых значений при проверке его работоспособности.

Знак поверки наносится на свидетельство о поверке.

Датчики в зависимости от состава изготавливаются в соответствии с таблицей 1.

Таблица 1

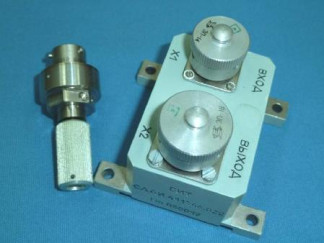

Общий вид датчика представлен на рисунке 1.

Габаритные и установочные размеры датчика представлены на рисунке 2.

Программное обеспечение

Конструкция датчиков исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню Р 50.2.077-2014 «Государственная система обеспечения единства измерений. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Технические характеристики

Диапазон измерений температуры, °С Диапазон изменения выходного сигнала датчика, единицы Пределы допускаемой относительной погрешности датчика, %

от минус 60 до 300 от 10 до 1020

± 5,0

183 ± 9 2,722 0,45

Номинальный выходной сигнал (код) датчика при измеряемой температуре 0 °С, единицы Цена единицы наименьшего разряда кода, °С Масса датчика, кг, не более

Габаритные и установочные размеры блока измерения температуры:

-    длина, мм, не более

65.5

70.5 47

60 21,0±0,1 М14- 1,5-6g

-    ширина, мм, не более

-    высота, мм, не более

Г абаритные и установочные размеры элемента чувствительного

-    длина элемента чувствительного, мм, не более

-    длина погружаемой части, мм

-    установочная резьба датчика

Знак утверждения типа

наносится типографическим способом на титульных листах эксплуатационной документации.

Комплектность

В комплект поставки входят:

-    элемент чувствительный СДАИ.408712.003;

-    блок измерения температуры СДАИ.411546.022 (СДАИ.411546.022-01);

-    паспорт СДАИ.405214.003 ПС (сДАИ.405214.00-01 ПС);

-    руководство по эксплуатации СДАИ.405214.003 РЭ;

-    методика поверки СДАИ.405214.003 МП.

Поверка

осуществляется в соответствии с документом «Датчик температуры ДТ 16. Методика поверки СДАИ. 405214.003 МП», утвержденным АО «НИИФИ» 18.09.2015 г.

Основные средства поверки: термометр сопротивления эталонный ЭТС-100 (Госреестр № 19916-10); измеритель-регулятор температуры многоканальный прецизионный МИТ 8 (Госреестр № 19736-11); источник питания постоянного тока Б5-8 (Госреестр № 6383-77; диапазон измерения от 0 до 50 В, погрешность ±3 %); прибор комбинированный Ц-4353 (Госреестр № 5913-77; диапазон измерения напряжения от 0 до 600 В, класс точности 2,5); тераомметр Е6-13А (Госреестр № 4649-80; диапазон измерений от 10 Ом до 100 ТОм, погрешность измерений ± 2,5 %); штангенциркуль ТТТЦ-ТТ-250 (Госреестр № 31063-06).

Сведения о методах измерений

Методика измерений содержится в руководстве по эксплуатации СДАИ.405214.003 РЭ.

Нормативные и технические документы, устанавливающие требования к датчикам температуры ДТ 16

Датчик температуры ДТ 16. Технические условия СДАИ.405214.003 ТУ.

ГОСТ 8.558-2009 «ГСОЕИ. Государственная поверочная схема для средств измерений температуры».
