Тестеры оптические ОТ-3-1, 63066-16

Назначение

Тестеры оптические ОТ-3-1 (далее по тексту - тестеры) предназначены для измерений оптической мощности и затухания в оптических волокнах и оптических компонентах, а также для передачи единицы средней мощности оптического излучения рабочим средствам измерений в волоконно-оптических системах передачи на фиксированных длинах волн излучения -длинах волн градуировки в составе поверочной установки.

Описание

Принцип действия тестера оптического при передаче единицы средней мощности рабочим средствам измерений в волоконно-оптических системах передачи основан на сличении показаний фотоэлектрического измерителя мощности тестера и рабочего средства измерений средней мощности на фиксированных длинах волн излучения блока оптических излучателей тестера - длинах волн градуировки.

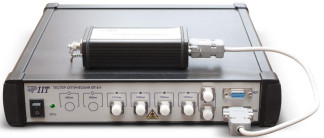

Тестер оптический ОТ-3-1 содержит следующие основные блоки:

•    блок оптических излучателей на основе лазерных диодов с выводом излучения через оптическое волокно с оптическим разъемом FC. Блок предназначен для формирования постоянных уровней оптической мощности с длинами волн 1310, 1490, 1550 и 1625 нм. В блок также встроен волоконно-оптический аттенюатор для ослабления оптического излучения;

•    оптоэлектронный преобразователь ОЭП-2 - фотоэлектрический измеритель мощности тестера на основе In-Ga-As-фотодиода, предназначенный для измерений оптической мощности источников с волоконно-оптическим выходом;

•    блок питания, обеспечивающий требуемые напряжения питания блоков тестера.

Принцип действия измерителя мощности тестера основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Источник оптического излучения выполнен на полупроводниковых лазерах.

Управление работой тестера осуществляется с помощью персонального компьютера (ПК), подключаемого к блоку излучателей. Связь с ПК осуществляется через порт USB с помощью интерфейсного кабеля, поставляемого в комплекте с тестером.

Конструктивно блоки тестера выполнены в прямоугольных металлических корпусах настольно-переносного типа. Для защиты от несанкционированного доступа к элементам схемы корпус тестера пломбируется. Пломбируются два левых задних и два правых передних винта крепления передней и задней панели прибора. Винты расположены по углам корпуса и закрыты пластмассовыми крышками. В преобразователе ОЭП-2 пломбы устанавливаются на передний и задний левые винты, если смотреть со стороны разъемов, наклейка вверху.

Программное обеспечение

Программное обеспечение (ПО) предназначено для управления работой тестера. ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти микроконтроллера тестера. Интерфейсная часть ПО запускается на ПК и служит для отображения, обработки и сохранения результатов измерений. ПО состоит из управляющей программы Ot_3_1.exe и служебных файлов о^2_3лш, ot-2-3.log, russian.lng. ПО работает под управлением операционной системы Windows ХР или Windows 7.

Идентификационные данные (признаки) программного обеспечения указаны в таблице 1.

Таблица 1

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Технические характеристики

приведены в таблице 2.

Таблица 2

Электропитание тестера осуществляется через блок питания от сети переменного тока напряжением 220+22 В, частотой 50±0,5 Гц через внешний блок питания, входящий в комплект поставки.

Рабочие условия эксплуатации тестера:

•    температура окружающей среды, °С..............................................от 10 до 30

•    относительная влажность воздуха при 20 оС, %, не более.................................80

•    атмосферное давление, кПа.................................................от 84 до 106,7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом штемпелевания и в виде наклейки на корпус прибора методом наклеивания.

Комплектность

Состав комплекта тестера представлен в таблице 3.

Таблица 3

Поверка

осуществляется в соответствии с документом Р 50.2.084-2013 «Государственная система обеспечения единства измерений. Рабочие эталоны единицы средней мощности оптического излучения в волоконно-оптических системах передачи. Методика поверки».

Основные средства поверки:

Государственный первичный специальный эталон единиц длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконнооптических систем передачи информации ГЭТ 170-2011.

Основные метрологические характеристики:

Компаратор средней мощности оптического излучения в ВОСП. Калориметрический приемник:

4    2

-    диапазон мощности 10 - 10 Вт;

-    спектральный диапазон 500 - 1700 нм;

-    случайная составляющая погрешности компаратора, выраженная в виде СКО, 0,4 %;

-    НСП компаратора 0,8 %;

-    СКО передачи 0,3 %.

Компаратор средней мощности оптического излучения в ВОСП. Фотоэлектрический ваттметр блока регистрации:

9    2

-    диапазон измеряемых значений средней мощности от 10 до 10 Вт;

-    диапазоны длин волн исследуемого излучения 800 - 900 нм, 1250 - 1350 нм, 1500 - 1700 нм;

-    предел допускаемой основной относительной погрешности измерений средней мощности в рабочем спектральном диапазоне 5 %.

Установка для измерений нелинейности приемников оптического излучения в ВОСП:

12 2

-    диапазон измерений нелинейности от 10 до 10 Вт;

-    рабочие длины волн 850 нм, 1310 нм, 1550 нм;

-    погрешность измерений нелинейности 0,1 % на порядок диапазона мощности. Установка для измерений спектральных характеристик приемников и источников оптического излучения:

-    диапазон длин волн от 500 до 1700 нм;

-    погрешность измерений относительной спектральной характеристики 3 %;

-    предел допускаемой абсолютной погрешности измерений длины волны 1 нм.

Сведения о методах измерений

«Тестер оптический ОТ-3-1. Руководство по эксплуатации», п.7 «Подготовка тестера ОТ-3-1 к работе» и п.8.6 «Измерение оптической мощности».

Нормативные документы, устанавливающие требования к тестерам оптическим ОТ-3-1

ГОСТ 8.585-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
