Номер в госреестре | 63067-16 |
Наименование СИ | Система измерительная стенда испытаний тормозных модулей и контейнеров |
Обозначение типа СИ | II58414/14 TopCo |
Изготовитель | "Knorr-Bremse Systeme fur Schienenfahrzeuge GmbH", Германия |
Год регистрации | 2016 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Система измерительная стенда испытаний тормозных модулей и контейнеров II58414/14 TopCo (далее - система) предназначена для измерений избыточного давления и интервалов времени при испытаниях тормозных модулей и контейнеров, а также для регистрации и отображения результатов измерений и расчетных величин.
Принцип действия измерительных каналов (далее - ИК) избыточного давления основан на преобразовании первичными измерительными преобразователями давления (далее -датчики) величины давления воздуха в напряжение постоянного тока или силу постоянного тока с последующими преобразованием в цифровой код, программной обработкой и отображением на мониторе контролируемых параметров в виде цифрового значения в единицах их измерения.
В составе ИК используются преобразователи давления ATM утвержденного типа, регистрационный № 38754-13.
Принцип действия ИК интервалов времени основан на использовании цифрового счетчика и генератора импульсов многофункционального устройства сбора данных PCI 6229 (далее - МУСД) для измерений временных интервалов.
Функционально система состоит из следующих ИК:
- ИК избыточного давления - 49 шт.;
- ИК интервалов времени - 1 шт.
Конструктивно система представляет собой раму, выполненную из алюминиевых профилей, в которой установлены: датчики давления, подключенные к внутренней пневматической системе, промышленный компьютер (далее - ПК) с МУСД и распределительный шкаф. На раме смонтированы две консоли: одна с датчиками для подключения на объект испытаний (далее - консоль с датчиками), вторая является рабочим местом оператора и оборудована сенсорным экраном и другими устройствами ввода (далее -рабочее место оператора). Также в состав системы входит переносная распределительная коробка для подключения встраиваемых в объект испытаний датчиков давления.

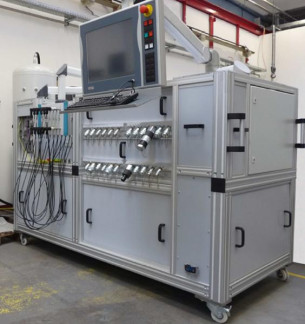

Внешний вид рамы и рабочего места оператора приведен на рисунке 1.
Внешний вид переносной распределительной коробки приведен на рисунке 2.
Внешний вид распределительного шкафа, ПК с МУСД, консоли с датчиками приведен на рисунке 3.
Защита от несанкционированного доступа предусмотрена в виде специального замка на дверце распределительного шкафа, запираемого ключом (рисунок 4).
Метрологически значимая часть программного обеспечения (ПО) системы представляет собой:
- knorr-sequencer.exe - основной программный модуль;
- timecalib.exe - программный модуль, используемый при поверке ИК временных интервалов.
ПО «Knorr-Sequencer» позволяет проводить испытания с выводом автоматически создаваемого протокола на печать, измерения избыточного давления и временных интервалов, осуществлять необходимые настройки и калибровку ИК системы.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
Идентификационные данные (признаки) | Значение | |
Идентификационное наименование ПО | knorr-sequencer.exe | timecalib.exe |
Номер версии (идентификационный номер) ПО | 03.01.38 f1 | V2 |
Цифровой идентификатор ПО | dd636cfd0bd55bf89 26d3d4cd3ff9625 | 909e972d27048b15 4e531fc391971c15 |
Алгоритм вычисления идентификатора ПО | md5 | md5 |
Метрологически значимая часть ПО системы и измеренные данные не защищены от преднамеренных и непреднамеренных изменений. Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
ИК избыточного давления
- диапазон измерений, МПа (бар)............................................................... от 0 до 1,2 (от 0 до 12);
- пределы допускаемой абсолютной погрешности измерений, МПа (бар)......... ± 0,003 (± 0,03);
- количество ИК ............................................................................................................................. 49.
ИК временных интервалов
- диапазон измерений, с.................................................................................................. от 0 до 600;
- пределы допускаемой абсолютной погрешности измерений, с.......................................... ± 0,1;
- количество ИК ............................................................................................................................... 1.
Рабочие условия эксплуатации:
- температура окружающей среды, °С .......................................................................... от 10 до 30;
- относительная влажность воздуха при температуре 25 °С, % ................................. от 30 до 80;
- атмосферное давление окружающего воздуха, кПа...........................................от 84,0 до 106,7.
Габаритные размеры (длина х ширина х высота), мм, не более:
- рама........................................................................................................................ 1300^2600x1600;
- консоль с датчиками.................................................................................................. 400x500x400;
- переносная распределительная коробка.................................................................. 400x500x300;
- рабочее место оператора........................................................................................... 200x700x500.
Масса, кг, не более:
- рама ........................................................................................................................................... 1100;
- консоль с датчиками.................................................................................................................... 50;
- переносная распределительная коробка.................................................................................... 10;
- рабочее место оператора............................................................................................................. 50.
Параметры питания от сети переменного тока:
- напряжение, В ..................................................................................................................... 380 ± 22;
- частота, Гц ...............................................................................................................................50 ± 1.
Потребляемая мощность, В-А, не более ..................................................................... 5000.
Средняя наработка до отказа, ч ................................................................................. 30000.
наносится методом компьютерной графики на титульный лист паспорта и в виде наклейки на переднюю панель промышленного компьютера.
Комплект поставки приведен в таблице 2.
Таблица 2
Наименование СИ | Обозначение | Количество |
1 Система измерительная стенда испытаний тормозных модулей и контейнеров II58414/14 TopCo | II58414/14 TopCo | 1 |
2 Программное обеспечение, предустановленное на ПК | ПО «Knorr-Sequencer» | 1 |
3 Паспорт | ПС-П58414/14 | 1 |
4 Методика поверки | 206-654.1-2015 МП | 1 |
5 Кабель для поверки № 1 | DS-STS | 1 |
6 Кабель для поверки №2 | XBGE-CBL | 1 |
7 Кабель для поверки №3 | TIME-CBL | 1 |
осуществляется по документу 206-654.1-2015 МП «Система измерительная стенда испытаний тормозных модулей и контейнеров II58414/14 TopCo. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 10 сентября 2015 г.
Основные средства поверки:
- калибратор процессов документирующий Fluke 753 (рег. № 49876-12): диапазон воспроизведения напряжения постоянного тока от минус 15 до 15 В, пределы допускаемой погрешности воспроизведения напряжения постоянного тока ± (0,01 %U + 0,0005); диапазон воспроизведения силы постоянного тока от минус 0,1 до 22 мА, пределы допускаемой погрешности воспроизведения силы постоянного тока ± (0,01 %I + 3 мкА);
- частотомер электронно-счетный Ч3-85/3 (рег. № 32359-06): диапазон измерений временных интервалов от 20 нс до 7000 с, пределы допускаемой относительной погрешности измерений частоты ± 110.
излагаются в документе ПС-1158414/14 «Система измерительная стенда испытаний тормозных модулей и контейнеров II58414/14 TopCo. Паспорт».
Нормативные и технические документы, устанавливающие требования к системе измерительной стенда испытаний тормозных модулей и контейнеров II58414/14 TopCo
ГОСТ Р 8.802-2012. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ 8.022-91. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110 в ст. минус 16 до 30 А
ГОСТ 8.027-2001. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.129-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты
ПС-1158414/14 «Система измерительная стенда испытаний тормозных модулей и контейнеров II58414/14 TopCo. Паспорт»
Зарегистрировано поверок | 6 |
Поверителей | 2 |
Актуальность данных | 17.11.2024 |
