| Номер в госреестре | 63072-16 |
| Наименование СИ | Преобразователи термоэлектрические |
| Обозначение типа СИ | ДТ 27 |
| Изготовитель | АО "НИИ физических измерений" (НИИФИ), г.Пенза |
| Год регистрации | 2016 |
| Срок свидетельства | 03.02.2026 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические ДТ 27 предназначены для измерения температуры агрессивных и неагрессивных жидкостей и газов
Преобразователи термоэлектрические ДТ 27 (далее - преобразователи) состоят из: чувствительного элемента, корпуса, накидной гайки, кабельной перемычки, втулки, соединителя.
Принцип работы преобразователей термоэлектрического основан на явлении возникновения термоэлектродвижущей силы (далее - ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединения которых (спаи) находятся при разной температуре. Величина ТЭДС определяется типом материалов термоэлектродов и разностью температур рабочих и свободных концов. Чувствительный элемент выполнен на основе кабеля термопарного с минеральной изоляцией ТУ 16-505.757 с наружным диаметром 1,5 мм.
В зависимости от длины погружаемой части, номинальной статической характеристики (НСХ) преобразования в диапазоне измеряемых температур и материала, из которого изготавливают корпус преобразователей, преобразователи имеют 16 модификаций в соответствии с таблицей 1.
Таблица 1
| Индекс, порядковый номер исполнения | L, мм | L1, мм | L2, мм | Кабель термопарный, 2х0,06 ТУ 16-505.757-75 |
| ДТ 27 | 605-15+25 | srry +0,2 62-1 | '•у г) +0,2 32-0,5 | КТМСп (ХА) |
| ДТ 27-01 | 5 2 + 5 61 | ^70 +0,2 /2-1 | ЛО +0,2 42-0,5 | |
| ДТ 27-02 | 630-15+25 | 87-1,1+0,2 | сп +0,2 5 7-0,5 | |
| ДТ 27-03 | 650-15+25 | 107-11+0,2 | ^7^7 +0,2 7 7-0,5 | |
| ДТ 27-04 | 5 2 + 5 0 6 | /'Гу +0,2 62-1 | о о +0,2 32-0,5 | КТМС (ХА) |
| ДТ 27-05 | 615-15+25 | ^70 +0,2 72-1 | 42 +0,2 42-0,5 | |
| ДТ 27-06 | 630-15+25 | 87-1,1+0,2 | сп +0,2 5 7-0,5 | |
| ДТ 27-07 | 650-15+25 | 107-1,1+0,2 | ^7^7 +0,2 7 7-0,5 | |
| ДТ 27-08 | 605-15+25 | 62-1+0,2 | о о +0,2 32-0,5 | КТМСп (ХК) |
| ДТ 27-09 | 5 2 + 5 61 | ^70 +0,2 72-1 | ЛО +0,2 42-0,5 | |
| ДТ 27-10 | 630-15+25 | 87-1,1+0,2 | гп +0,2 57 -0,5 | |
| ДТ 27-11 | 650-15+25 | 107-1,1+0,2 | ^7^7 +0,2 ^-0,5 | |
| ДТ 27-12 | 605-15+25 | /СО +0,2 62-1 | о о +0,2 32-0,5 | КТМС (ХК) |
| ДТ 27-13 | 5 2 + 5 61 | ^70 +0,2 72-1 | ЛО +0,2 42-0,5 | |
| ДТ 27-14 | 630-15+25 | 87-1,1+0,2 | гп +0,2 57 -0,5 | |
| ДТ 27-15 | 650-15+25 | 107-11+0,2 | ^7^7 +0,2 7 7-0,5 |
Знак поверки наносится на свидетельство о поверке.

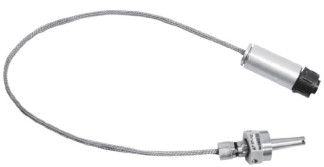

Внешний вид преобразователей термоэлектрических ДТ 27 приведен на рисунке 1. Схема пломбирования от несанкционированного доступа и габаритные размеры приведены на рисунке 2.
представлены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики | ||
| Диапазоны измерений температуры, °С | от минус 196 до 600 | ||
| Пределы допускаемых отклонений термоэлектродвижущей силы от номинальной статической характеристики (ХК (L)) в диапазоне измерения температур, °С: от минус 196 до минус 100 °С; от минус 100 до 360 °С; от 360 до 600 °С | ±(1,5+0,01 | t |) ±2,5 ±(0,7+0,005 | t |) | ||
| Пределы допускаемых отклонений термоэлектродвижущей силы от номинальной статической характеристики (ХА (L)) в диапазоне измерения температур, °С: от минус 196 до минус 167 °С; от минус 167 до 333 °С; от 333 до 600 °С | ±(0,015 | t |) ±2,5 ±(0,0075 | t |) | ||
| Класс допуска (по ГОСТ Р 8.585-2001) | 2,3 | ||
| Температура окружающей среды, °С | от минус 50 до 50 | ||
| Масса преобразователя, кг, не более | 0,15 | ||
| Габаритные размеры, мм: | L | L1 | L2 |
| ДТ 27 | ■П N + in 0 6 | 62-1+0,2 | о о +0,2 32-0,5 |
| ДТ 27-01 | 615-15+"5 | ^70 +0,2 /2-1 | 42 +0,2 42-0,5 |
| ДТ 27-02 | 630-15+25 | 87-1,1+0,2 | гп +0,2 57 -0,5 |
| ДТ 27-03 | 650-15+25 | 107-1,1+0,2 | ^7^7 +0,2 7 7-0,5 |
| ДТ 27-04 | 605-15+25 | /СО +0,2 62-1 | о о +0,2 32-0,5 |
| ДТ 27-05 | 615-15+25 | ^70 +0,2 72-1 | ЛО +0,2 42-0,5 |
| ДТ 27-06 | 630-15+25 | 87-1,1+0,2 | гп +0,2 57 -0,5 |
| ДТ 27-07 | 650-15+25 | 107-1,1+0,2 | ^7^7 +0,2 7 7-0,5 |
| ДТ 27-08 | 5 2 + 5 0 6 | 62-1+0,2 | о о +0,2 32-0,5 |
| ДТ 27-09 | 615-15+25 | ^70 +0,2 72-1 | 42 +0,2 42-0,5 |
| ДТ 27-10 | 630-15+25 | 87-1,1+0,2 | сп +0,2 5 7-0,5 |
| ДТ 27-11 | 650-15+25 | 107-11+0,2 | ^7^7 +0,2 ^-0,5 |
| ДТ 27-12 | 5 2 + 5 0 6 | /'Гу +0,2 62-1 | о о +0,2 32-0,5 |
| ДТ 27-13 | 615-15+25 | ^70 +0,2 72-1 | 42 +0,2 42-0,5 |
| ДТ 27-14 | 630-15+25 | 87-1,1+0,2 | гп +0,2 57 -0,5 |
| ДТ 27-15 | 650-15+25 | 107-1,1+0,2 | ^7^7 +0,2 7 7-0,5 |
наносится на титульный лист эксплуатационной документации офсетным способом.
В комплект поставки входят:
- преобразователь термоэлектрический ДТ 27 - 1 шт.;
- прокладка М9х12,5х1,5 ОСТ 92-8535-74 - 2 шт.;
- руководство по эксплуатации СДАИ.405219.010 РЭ - 1 экз.;
- паспорт СДАИ.405219.010 ПС - 1 экз.;
- методика поверки СДАИ.405219.010 МП - 1 экз.
Всего листов 4
осуществляется по документу «Преобразователи термоэлектрические ДТ 27. Методика поверки. СДАИ.405219.010 МП», утвержденному АО «НИИФИ» 30.09.2015 г.
Основные средства поверки: штангенциркуль ШЦ-Ш-1000 (Госреестр № 36677-08; мультиметр цифровой FLuKE 289 (Госреестр № 56476-14); мультиметр цифровой 34411А (Госреестр № 47717-11); калибратор температуры АТС-650В (Госреестр № 20262-07, диапазон измерений от 33 до 650 °С, погрешность ±0,35); термометр сопротивления эталонный ЭТС-100 (Госреестр № 19916-10); измеритель-регулятор температуры многоканальный прецизионный МИТ 8 (Госреестр № 19736-11); мультиметр цифровой 34401A (Госреестр № 54848-13).
Методика измерений содержится в руководстве по эксплуатации СДАИ.405219.010 РЭ.
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления
1 Преобразователь термоэлектрический ДТ 27. Технические условия СДАИ.405219.010 ТУ.
2 ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статистические характеристики преобразования».
3 ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
| Зарегистрировано поверок | 417 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
