Системы комплексного управления мультипроцессорные МСКУ 5000, 63078-16

Назначение

Системы комплексного управления мультипроцессорные МСКУ 5000 (далее - системы) предназначены для преобразования в значения технологических параметров сигналов от термопреобразователей сопротивления, термопар и от других первичных преобразователей с выходными сигналами силы и напряжения постоянного тока и частоты, а также для воспроизведения сигналов силы и напряжения постоянного тока для управления исполнительными устройствами.

Описание

Принцип действия измерительных каналов системы с входными аналоговыми сигналами заключается в аналого-цифровом преобразовании сигналов, последующем преобразовании полученных цифровых кодов в значения технологического параметра и визуализации результатов на устройстве отображения. В системе реализованы также ввод и вывод дискретных сигналов, несущих информацию о состоянии контролируемого объекта, и для управления его компонентами.

Конструктивно система включает в себя средства связи с объектом, управления, защиты , архивирования, коммуникационные и может быть размещена как в приборном блок-боксе, предназначенном для эксплуатации на открытом воздухе или под навесом, так и в приборном шкафу или на настенной панели, предназначенных для размещения в закрытых отапливаемых помещениях. К конструктиву, в котором размещена система, подключаются кабели от первичных измерительных преобразователей и исполнительных механизмов, интерфейсные кабели и кабели электропитания. Результаты преобразования входных аналоговых сигналов визуализируются в единицах технологических параметров на мониторе РС рабочей станции с установленным программным комплексом "Аргус 5000" в окне "Аналоговые параметры".

Системы являются проектно-компонуемыми изделиями, у которых количество каналов, их функциональные назначения и диапазоны входных сигналов определяются заказом.

Знак поверки для его сохранности в процессе эксплуатации систем наносится на свидетельство о поверке.

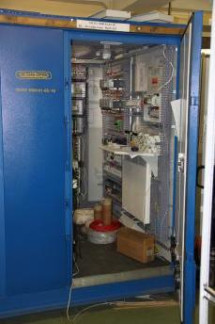

Внешний вид системы, размещенной в различных конструктивах, приведен на рисунке 1.

МСКУ 5000    МСКУ 5000

в приборном блок-боксе    в приборном шкафу

Программное обеспечение

Программное обеспечение МСКУ 5000 состоит из встроенного ПО модулей ввода-вывода и внешнего ПО.

Встроенное программное обеспечение (ВПО) устанавливается в энергонезависимую память модулей ввода/вывода в производственном цикле на заводе изготовителе и в процессе эксплуатации изменению не подлежит, цифровой идентификатор ВПО не вычисляется.

Внешнее программное обеспечение устанавливается на РС рабочей станции и предназначено для визуализации информации, получаемой от контроллеров. Внешнее ПО не имеет доступа к ВПО модулей ввода/вывода и не позволяет вносить в них изменения. Идентификационные данные ВПО приведены в таблице 1.

Таблица 1

Программная защита ВПО реализуется за счет парольной системы доступа к программному обеспечению.

Механическая защита ВПО осуществляется за счет механических замков на дверцах приборных шкафов и блок-бокса, а также установкой разрушаемых шильд-наклеек между дверцами и корпусами конструктивов.

Уровень защиты - "высокий" по Р 50.2.077-2014.

Технические характеристики

Пределы допускаемой основной приведенной погрешности

преобразования сигналов от термопреобразователей сопротивления, %.....................± 0,2

Пределы допускаемой основной приведенной погрешности

преобразования сигналов от термопар, %............................................................± 0,2

Примечание:

Диапазоны сигналов силы входного постоянного тока, мА.................... от минус 20 до 20

от 4 до 20 от 0 до 20

Пределы допускаемой основной приведенной погрешности

преобразования сигналов силы постоянного тока, %................................................± 0,2

Диапазоны сигналов входного напряжения постоянного тока, В............................от 1 до 5

.. от минус 5 до 5 от минус 10 до 10

Пределы допускаемой основной приведенной погрешности

преобразования сигналов напряжения постоянного тока, %......................................± 0,2

Диапазон входных сигналов частоты, Гц..................................................от 1 до 15000

Пределы допускаемой основной приведенной погрешности

преобразования сигналов частоты, %........................................................................................± 0,05

Диапазоны воспроизведения силы постоянного тока, мА ..................................от 4 до 20

от 0 до 20

Пределы допускаемой основной приведенной погрешности

воспроизведения силы постоянного тока, %..........................................................± 0,2

Диапазон воспроизведения напряжения постоянного тока, В...............................от 0 до 10

Пределы допускаемой основной приведенной погрешности

воспроизведения напряжения постоянного тока, %.................................................± 0,2

Примечание: нормирующим значением при определении приведенной погрешности является диапазон технологического параметра (алгебраическая разность верхнего и нижнего пределов диапазона).

Примечание: нормирующим значением при определении приведенной погрешности является диапазон технологического параметра (алгебраическая разность верхнего и нижнего

пределов диапазона), указанный в таблице подключений СС.421457 ТЭ5.

Температурный коэффициент (при изменения температуры от нормальной до пределов рабочих условий эксплуатации), %/10 0С

каналов с входными сигналами частоты..............................................0,05

остальных каналов...........................................................................0,10

Комплексы программно-технические микропроцессорной системы автоматизации нефтеперекачивающей станции "Шнейдер Электрик"

Параметры электропитания

-    напряжение (от основной сети переменного тока 50 Гц), В................................220-33

-    напряжение (от резервной сети постоянного тока), В.........................................220-33

-    потребляемая мощность, не более

при питании от сети 220 В, 50 Гц, кВА.................................................1,5

при питании от сети 220 В, 50 Гц с включенными обогревателями

блок- бокса (при размещении системы в блок-боксе), кВА..........................5,5

при питании напряжением постоянного тока 220 В, кВт...............................1,2

Рабочие условия эксплуатации

при размещении в приборном шкафу или в настенной панели

-    температура окружающего воздуха, °С.......................

....от 5 до 50

............до 80

от 84 до 107

-    относительная влажность, %..................................................

-    атмосферное давление, кПа.......................................

при размещении в блок-боксе

-    температура окружающего воздуха, °С.................................от минус 55 до 50

-    относительная влажность, %....................................................................................до 95

-    атмосферное давление, кПа........................................................от 84 до 107

Примечание: система управления микроклиматом обеспечивает поддержание

температуры внутри блок-бокса в диапазоне от 5 до 50 °С.

Срок службы, лет, не менее.............................................................................15

Средняя наработка на отказ ч...........................................................................20000

Г абаритные размеры (ШхВхГ), мм, не более...............................................

-    при размещении в блок-боксе.............................................. 2160x2160x2270

-    при размещении в приборном шкафу или в настенной панели..........810х2100х405

Масса, кг, не более

-    при размещении в блок-боксе............................................................... 2500

-    при размещении в приборном шкафу........................................................500

-    при размещении в настенной панели.........................................................350

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и на лицевую сторону блок-бокса (шкафа) в виде наклейки.

Комплектность

-    система комплексного управления мультипроцессорная МСКУ 5000

-    руководство по эксплуатации СС.421457.01-22-04 РЭ

-    инструкция по установке программного обеспечения СС.421457.00 И6

-    методика поверки МП2064-0104-2015

-    формуляр СС.421457 ФО

-    таблица подключений СС.421457 ТЭ5

-    ведомость и комплект одиночного ЗИП

Поверка

осуществляется по документу МП 2064-0104-2015 "Системы комплексного управления мультипроцессорные МСКУ 5000. Методика поверки", утвержденному ФГУП "ВНИИМ им. Д.И. Менделеева" в ноябре 2015 г.

Перечень основных средств поверки:

-    генератор сигналов специальной формы AFG72125, от 1 мГц до 25 МГц, ± 2-10-5 (номер в ФИФ по ОЕИ 53065-13)

-    магазин сопротивления Р4831, от 10-2 до 106 Ом, кл. 0,02 (номер в ФИФ по ОЕИ 38510-08)

-    калибратор универсальный Н4-7 (номер в ФИФ по ОЕИ 22125-01),

воспроизведение силы постоянного тока, предел 20 мА, ± (0,004%1х+0,0004%1п) воспроизведение напряжения постоянного тока, предел 0,2 В, ± (0,002%Ux+0,0005%Uп)

предел 20 В, ± (0,002%Ux+0,00015%Uп)

-    вольтметр универсальный цифровой GDM-78261 (номер в ФИФ по ОЕИ 52669-13)

измерение силы постоянного тока, предел 100 мА, ± (0,05%Ix+0,005%Iп) измерение напряжения постоянного тока, предел 10 В, ± (0,004%и+0,0007%ип)

Сведения о методах измерений

приведены в Руководстве по эксплуатации СС.421457.01-22-04 РЭ.

Нормативные и технические документы, устанавливающие требования к системам комплексного управления мультипроцессорным МСКУ 5000

1.    ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

2.    ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А.

3.    ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

4.    ГОСТ 8.558-09 ГСИ. Государственная поверочная схема для средств измерений температуры.

5.    "Системы комплексного управления мультипроцессорные МСКУ 5000". Технические условия ТУ 4217-031-56318576-2014.
